Kabelverlegung von oben / unten

Kabelverlegung von hinten (Unterputz)

Zusatzleitungen einführen
1. Führen Sie die benötigten Zusatzleitungen, wie Bus-Leitung für externe Stromzähler oder
Ethernet, in den Anschlussbereich der Wallbox.
2. Verwenden Sie zur Abdichtung die mitgelieferten Doppelmembranstutzen M16.

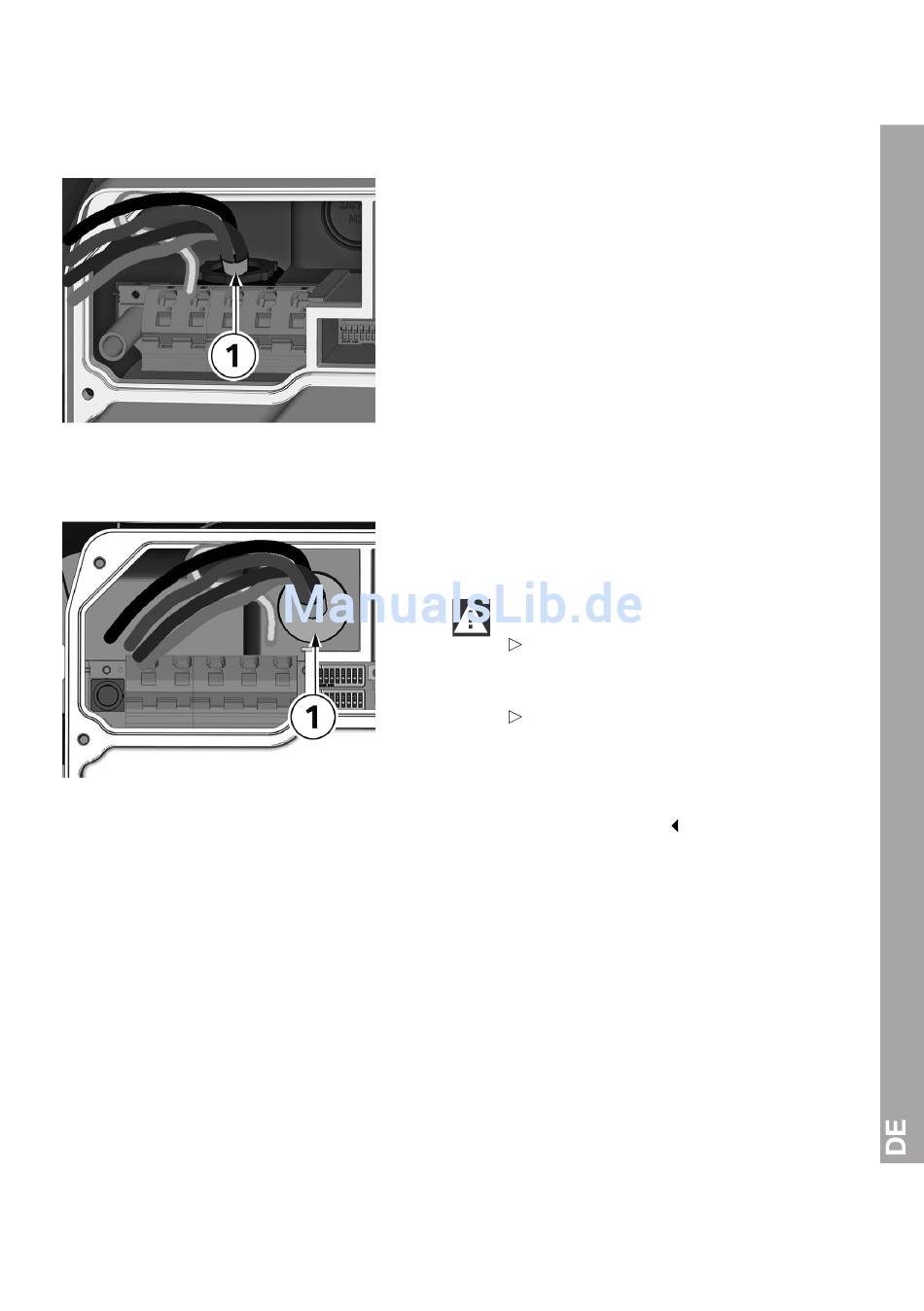

1. Führen Sie die Versorgungsleitung durch die
Kabelverschraubung und ziehen Sie diese fest.
Der Kabelmantel 1 muss im Anschlussbereich
sichtbar sein.
1. Die Versorgungsleitung muss, wie
abgebildet, durch die Durchführung/
Doppelmembranstutzen 1 geführt werden.
ACHTUNG
Achten Sie darauf, dass der
Doppelmembranstutzen sauber am
Kabelmantel anliegt.
Achten Sie darauf, dass die
Versorgungsleitung mittig,
gerade und druckfrei durch den
Doppelmembranstutzen eingeführt
wird und dadurch die Dichtheit
gewährleistet ist.
