Aufputz Kabelverlegung - Kabeleinführung von unten
Kabeleinführung von hinten - Unterputz Kabelverlegung
Hinweis
Die Kabeleinführung erfolgt gerade aus der Wand direkt von hinten in das Gerät. Beachten Sie
hierbei die korrekte Positionierung der Wallbox, damit sich die Kabelöffnung direkt über dem
Kabel befindet. Beachten Sie die Biegeradien. Verwenden Sie zur korrekten Ausrichtung der
Wallbox über dem Wandauslass die Bohrschablone mit der entsprechenden Stanzung für das
Kabel.

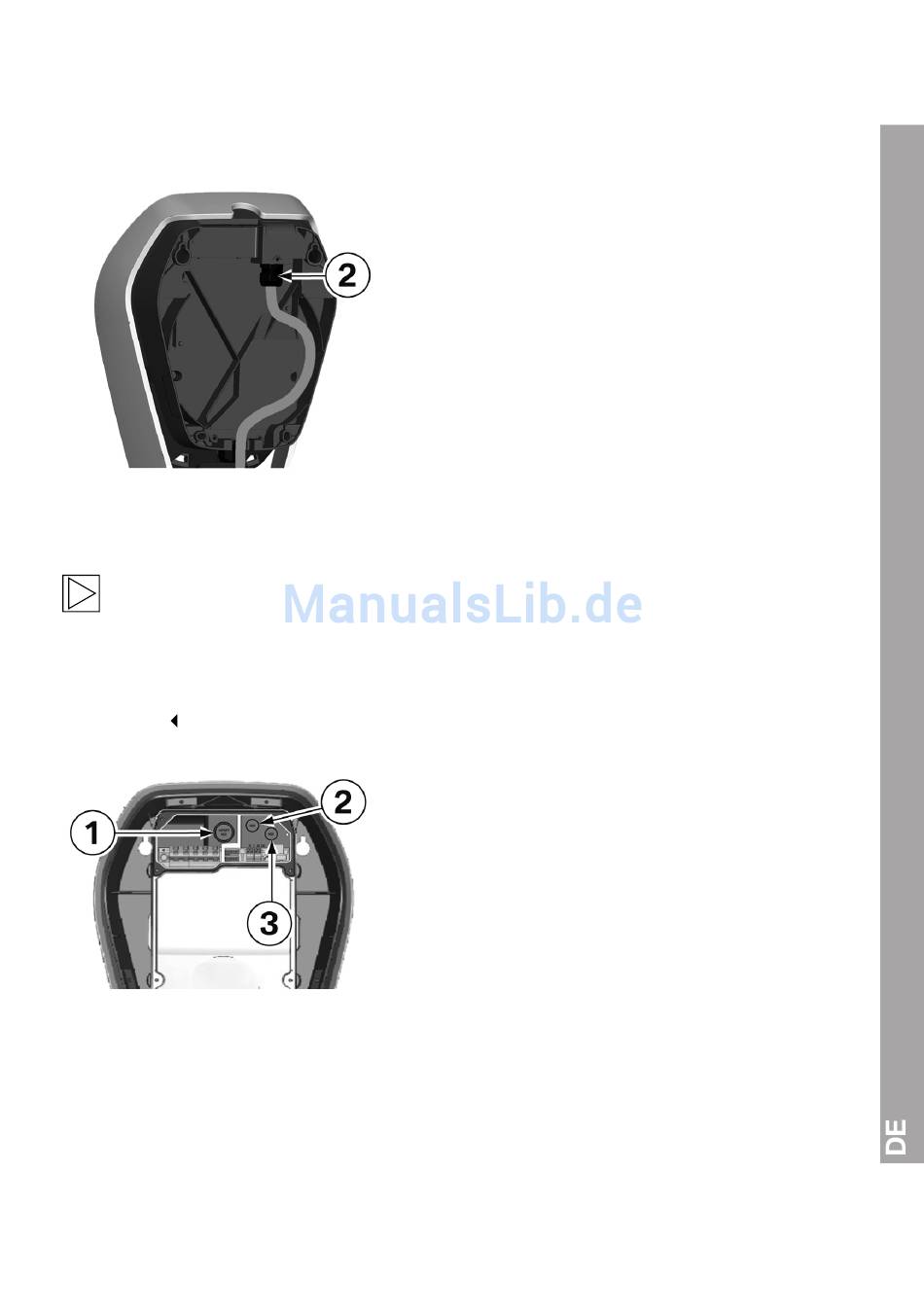

1. Verlegen Sie die Versorgungsleitung in einer
Schlaufe zur Kabelverschraubung 2.
Beachten Sie die zulässigen Biegeradien des
Kabels.
Kabelöffnungen
1 Durchführung/Doppelmembranstutzen M32,
Versorgungsleitung
2 und 3 Durchführung/Doppelmembranstutzen
M16, für Steuerleitung/Ethernet
29
