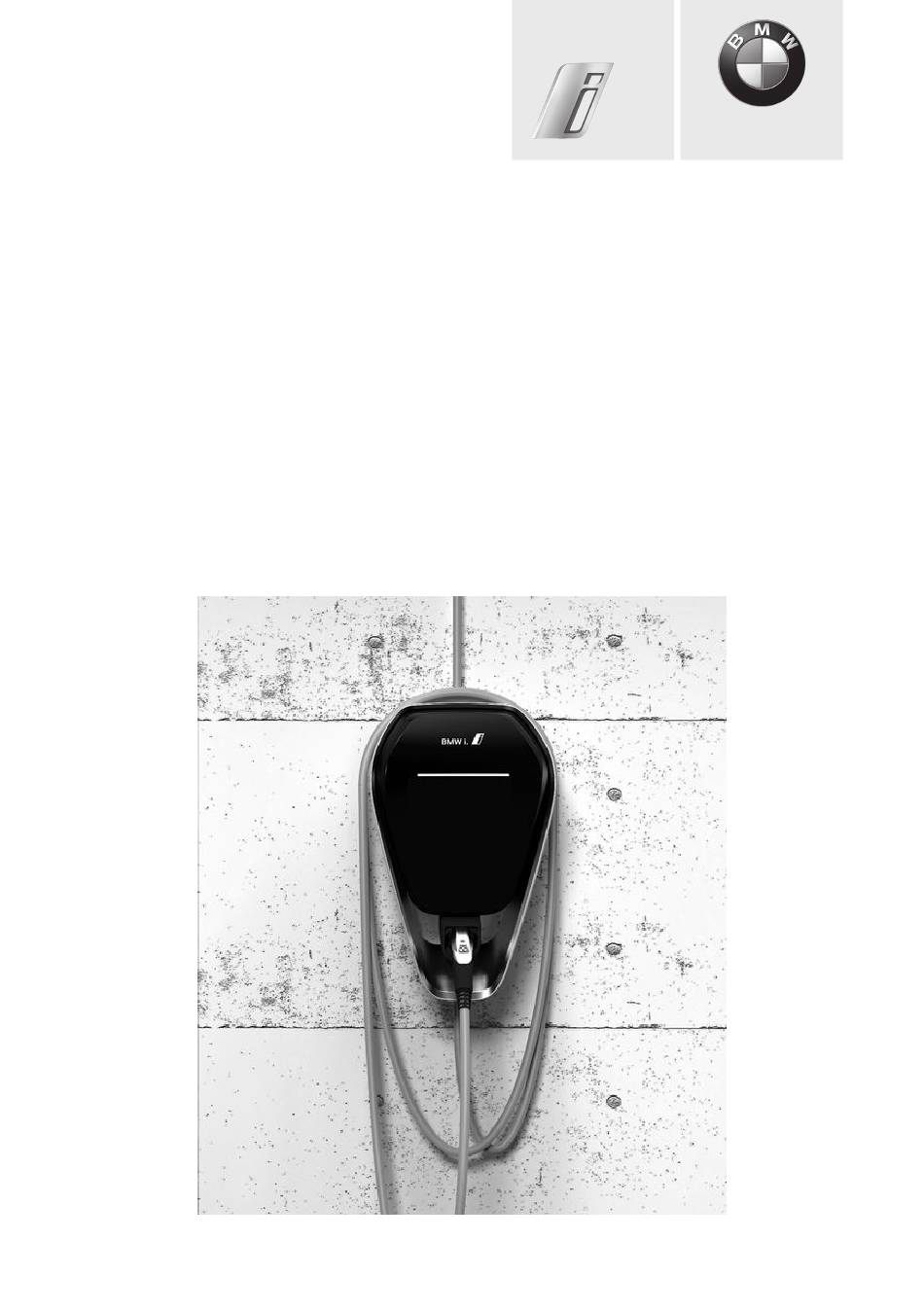

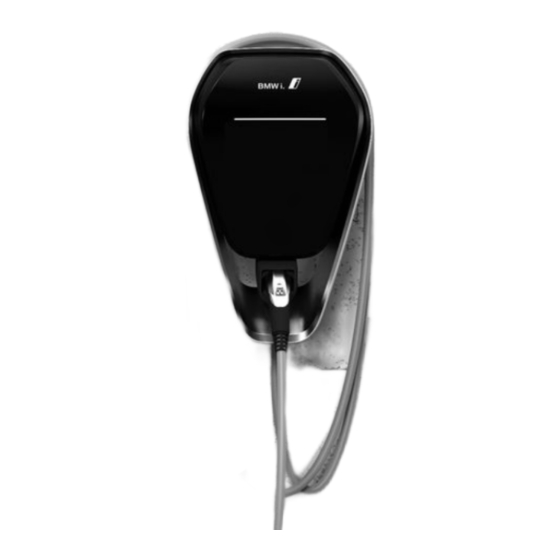

- Seite 1 BMW i Freude am Fahren BMW i Wallbox USB Updateanleitung...
-
Seite 3: Usb Updateanleitung
BMW i Wallbox USB Updateanleitung... -
Seite 5: Inhaltsverzeichnis
BMW i Wallbox USB Updateanleitung Inhalt Allgemeines Stromladestation vorbereiten Gehäuseabdeckung abnehmen Anschlussfeldabdeckung abnehmen Firmware-Update USB-Stick vorbereiten Firmware-Update durchführen Abschlussarbeiten Anschlussfeldabdeckung montieren Gehäuseabdeckung montieren... - Seite 6 München, Deutschland www.bmw.com Original Updateanleitung Copyright ©2016 BMW AG München Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung, bleiben vorbehalten. Kein Teil der Dokumentation darf in irgendeiner Form (durch Fotokopie, Scannen oder ein anderes Verfahren) ohne schriftliche Zustimmung der Bayerische Motorenwerke Aktiengesellschaft reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 7: Verwendete Symbole
Hinweise zu diesem Handbuch Diese Anleitung ist über die Lebenszeit des Produkts aufzubewahren. Lesen Sie sich diese Anweisungen sorgfältig durch und sehen Sie sich das Gerät an, um sich mit ihm vertraut zu machen, bevor Sie das Update durchführen. Die folgenden Sondermeldungen werden möglicherweise in dieser Dokumentation oder auf dem Gerät angezeigt, um vor möglichen Gefahren zu warnen oder auf Informationen hinzuweisen, die einen Vorgang erklären oder vereinfachen. -
Seite 8: Allgemeines
Dieses Handbuch gibt Ihnen die erforderlichen Informationen, wie das Update der Firmware einer Wallbox mit einem USB-Stick durchgeführt werden kann. Diese Anleitung ist gültig für Geräte des Typs: BMW i Wallbox BMW i Wallbox Plus Hinweis Beachten Sie die Handlungsanweisungen und Sicherheitshinweise in der Installationsanweisung der Wallbox. -
Seite 9: Stromladestation Vorbereiten
Stromladestation vorbereiten Gehäuseabdeckung abnehmen 1. Drücken Sie an der Unterseite der Wallbox die zwei Verriegelungen 1 der Gehäuseabdeckung nach oben. Die Gehäuseabdeckung sollte dabei unten ein Stück herausspringen. 2. Schwenken Sie die Gehäuseabdeckung an der Unterseite ein Stück nach vorne 2. 3. -
Seite 10: Anschlussfeldabdeckung Abnehmen
Anschlussfeldabdeckung abnehmen 1. Lösen Sie die vier Schrauben, mit denen die Anschlussfeldabdeckung 1 montiert ist. Beschädigungsgefahr! Elektronische Bauteile können durch Berührung zerstört werden! Vor dem Hantieren mit Baugruppen eine elektrische Entladung durch Berühren eines metallischen, geerdeten Gegenstandes durchführen! 2. Nehmen Sie die Anschlussfeldabdeckung ab. Das Anschlussfeld 2 ist nun zugänglich. -
Seite 11: Firmware-Update
Firmware-Update USB-Stick vorbereiten 1. Formatieren Sie einen USB-Stick mit dem FAT32-Dateisystem. 2. Kopieren Sie folgenden Dateien in das Wurzelverzeichnis des leeren USB-Sticks. Verwenden Sie keine Ordner. firmware.bin firmware.chk Firmware-Update durchführen 1. Stecken Sie den USB-Stick an den USB-Anschluss X5 der Stromladestation an. 2. - Seite 12 Binäre Versionsanzeige Der aktuellsten Hauptversion 3 ist hier die Farbe Orange zugewiesen. Diese Farbe steht in der binären Darstellung für die 0. Die Subversion wird über die binäre Darstellung der LED-Segmente realisiert. Beispiel: Version 3.07 LED1 LED2 LED3 LED4 Farbcode: orange blau blau...
-
Seite 13: Abschlussarbeiten
Abschlussarbeiten Anschlussfeldabdeckung montieren Hinweis Die Wallbox darf nicht dauerhaft in Betrieb genommen werden, wenn dieser Deckel nicht vorhanden oder beschädigt ist. Alternative Abdeckungen sind nicht zulässig. Befestigungsschrauben 1. Setzen Sie die Anschlussfeldabdeckung 1 wieder ein. 2. Montieren Sie die Anschlussfeldabdeckung wieder mit den vier Schrauben. -
Seite 14: Gehäuseabdeckung Montieren
Gehäuseabdeckung montieren Hinweis Diese Abdeckung ist für den sicheren Betrieb der Wallbox nicht relevant. Gehäuseabdeckung einhängen 1. Hängen Sie die Gehäuseabdeckung oben ein und achten Sie darauf, dass die Haken der Gehäuseabdeckung korrekt eingehängt sind 1. 2. Drücken Sie die Abdeckung nach unten, und klappen Sie anschließend die Gehäuseabdeckung 2 nach hinten. - Seite 15 Mehr über BMW www.bmw.de www.bmw.com Freude am Fahren...
