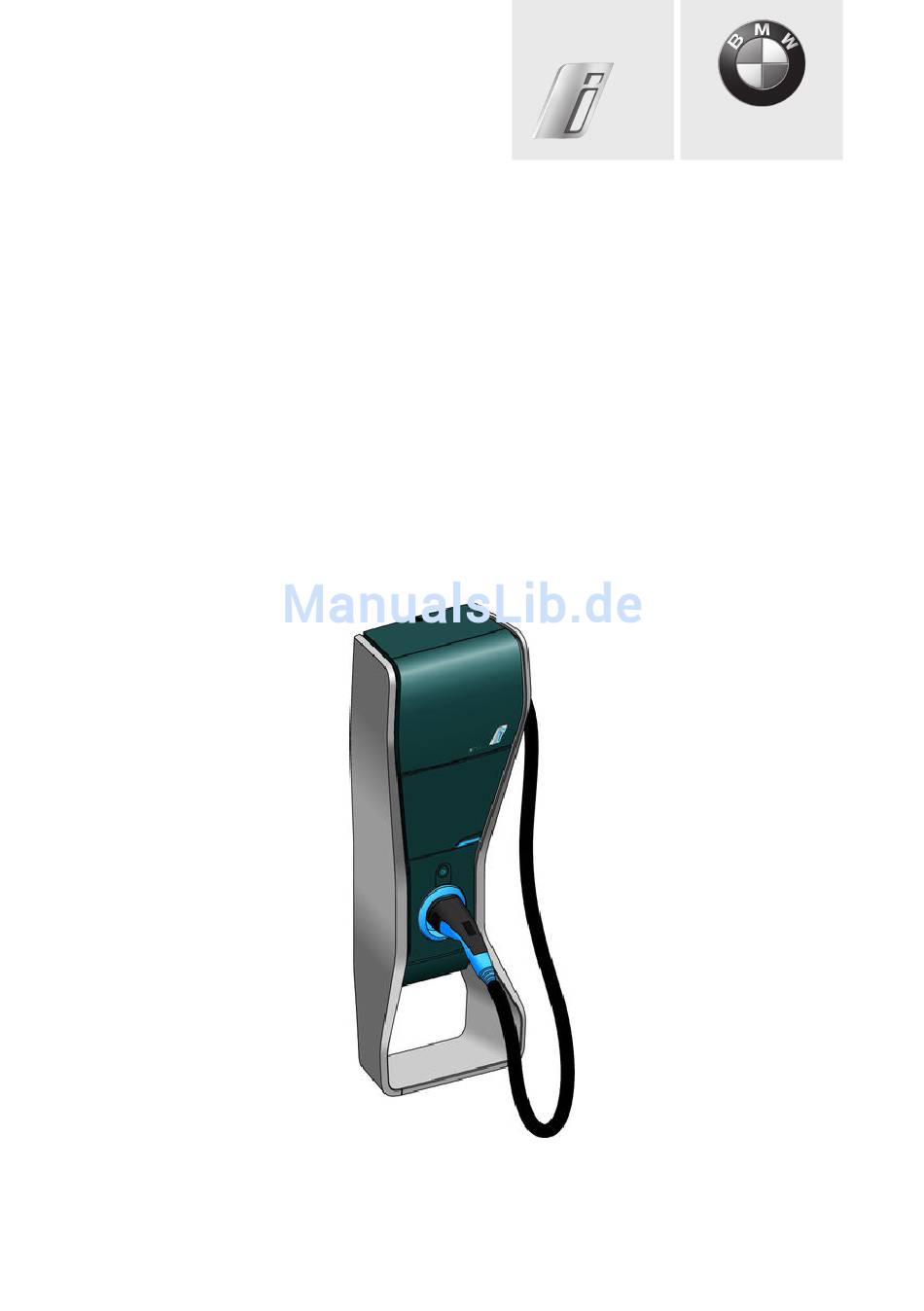

- Seite 1 BMW i Freude am Fahren Wallbox PURE Installationsanleitung...
- Seite 2 München, Deutschland Internet: www.bmw.com Ausstellungsdatum: 01/2014 Copyright © 2014 BMW AG München Diese Dokumentation enthält Informationen, die urheberrechtlich geschützt sind. Alle Rechte sind vorbehalten, insbesondere das Recht der Vervielfältigung und Verbreitung. Diese Unterlagen dürfen ohne vorherige schriftliche Genehmigung der Bayerische Motorenwerke Aktiengesellschaft weder im Ganzen noch auszugsweise in irgendeiner Form (Fotokopie, Scannen oder andere Verfahren) reproduziert oder verarbeitet, vervielfältigt oder unter Verwendung elektronischer Systeme verteilt...
-
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Die Installationsanleitung sollte für die zukünftige Verwendung aufbewahrt werden. Die Bedienungsanleitung für die Ladestation können Sie sich von unserer Website unter www.bmw.com herunterladen. Bitte beachten Sie: – Diese Ladestation sollte nur von qualifizierten Personen installiert, gewartet und instandgehalten werden. - Seite 4 Lieferumfang GEFAHR GEFAHR VON STROMSCHLÄGEN, EXPLOSIONEN UND LICHTBÖGEN Unterbrechen Sie die gesamte Spannungsversorgung für diese Anlage, bevor Sie mit Arbeiten daran beginnen. Überprüfen Sie stets mit einem geeigneten Spannungsmessgerät, dass keine Spannung mehr vorhanden ist. Bei Nichtbeachtung dieser Anweisungen kommt es zu ernsthaften oder sogar tödlichen Verletzungen.
- Seite 5 Beschreibung LED-Statusanzeige Anschlussblock Stopp/Start-Taste Kabelkanal zum E-Modul Fahrzeugstecker Schlüsselschalter Ladekabel Aufbewahrungsfach Schaltschütz...
- Seite 6 Montagepositionen BMW I3 BMW I8 Bevorzugte Position Alternative Position HINWEIS SCHÄDEN AN DER LADESTATION – Die Ladestation kann in Innenräumen oder in Außenbereichen installiert werden, die gegen widrige Wetterbedingungen geschützt sind. – Beim Handhaben und Anbringen der Kabel an der Wand bringen Sie die Abdeckung an und schützen Sie die Ladestation gegen das Eindringen von Staub.
-
Seite 7: Vorbereitung Und Montage
Vorbereitung und Montage... - Seite 8 Die Befestigungsschrauben sind von dem Installateur bereitzustellen und je nach Gewicht der Ladestation und Art der Wand auszuwählen.
- Seite 11 Verkabelung GEFAHR GEFAHR VON STROMSCHLÄGEN, EXPLOSIONEN UND LICHTBÖGEN – Die Anlage muss durch einen Leistungsschalter und einen 30 mA Fehlerstromschutzschalter Klasse A geschützt werden, die in dem Schaltschrank zu installieren sind. Systeme, die den Fehlerstromschutzschalter automatisch zurücksetzen, sind verboten. Als optionaler Schutz kann eine zu dem Leistungsschalter gehörige zusätzliche Fernauslösung bei Unterspannung hinzugefügt werden.
- Seite 12 Stromlaufplan (TN-C Erdungssystem verboten, muss durch TN-C-S ersetzt werden) – Q1: Hauptleitungsschutzschalter – Q2: Leistungsschutzschalter: 25 A (empfohlen) - C-Kurve Fehlerstromschutzschalter: 30 mA - A- Typ (A Si-Typ empfohlen) – U: zusätzliche Fernauslösung bei Unterspannung (optionaler zusätzlicher Schutz) – F1: Überspannungsschutzgerät (*) Typ 2 Up = 1,5 kV (*) In Russland, Australien und Neuseeland ist das Überspannungsschutzgerät vorgeschrieben.
- Seite 13 - L - N...
- Seite 14 Zusätzliche Fernauslösung bei Unterspannung (optional)
-
Seite 15: Typenschild Und Sicherheitsetikett
Typenschild und Sicherheitsetikett Sicherheitsetikett und Warnhinweis in der entsprechenden Sprache von dem mitgelieferten Blatt abziehen und an der markierten Stelle anbringen. -
Seite 16: Schlüsselschalter
Schlüsselschalter... - Seite 17 Inbetriebnahme Bereit zum Aufladen - leuchtet kontinuierlich Aufladevorgang läuft - blinkt Ladevorgang durch Stopp/Start-Taste unterbrochen - leuchtet kontinuierlich Fehler - blinkt...
-
Seite 18: Verhalten Der Led-Anzeige
Verhalten der LED-Anzeige Fahrzeug angeschlossen LED-Status Schlüsselschalter oder nicht Wallbox Pure Status angeschlossen Warten auf Anschließen des Fahrzeugs Ladevorgang unterbrochen durch Fahrzeug Warten auf Ladevorgang Aufladevorgang läuft Ladevorgang unterbrochen durch Benutzer Ladevorgang deaktiviert Fehler... -
Seite 19: Aufladen Des Fahrzeugs
Aufladen des Fahrzeugs Starten des Ladevorgangs Schritt Prozedur Hinweis Drehen Sie den Schlüssel auf die Position "entriegelt". Die LED-Anzeige muss blau leuchten. Ist dies Fahrzeug nicht angeschlossen. Wenn nicht der Fall, sehen Sie bitte im Abschnitt die LED-Anzeige kontinuierlich blau Fehlerbehebung nach. - Seite 20 Beenden des Ladevorgangs Schritt Prozedur Hinweis Fahrzeug ist angeschlossen und wird Die Anzeige am Ladepunkt des aufgeladen: Fahrzeugs blinkt blau. Die LED-Anzeige blinkt blau. Die LED-Anzeige muss blau leuchten. Ist dies Fahrzeug ist angeschlossen und nicht der Fall, sehen Sie bitte im Abschnitt Ladevorgang ist abgeschlossen: Fehlerbehebung nach.
-
Seite 21: Fehlerbehebung
Fehlerbehebung GEFAHR GEFAHR VON STROMSCHLÄGEN, EXPLOSIONEN UND LICHTBÖGEN Reparaturen dürfen nur von Fachpersonal durchgeführt werden. Bei Nichtbeachtung dieser Anweisungen kommt es zu ernsthaften oder sogar tödlichen Verletzungen. - Seite 22 LED-Status Ursache Maßnahme – Leistungsschalter auslösen. Elektronik oder Schaltschütz – Anschlüsse überprüfen. – Leistungsschalter zurücksetzen. – Sollte der Fehler fortbestehen, den Kundendienst benachrichtigen. – Leistungsschalter auslösen. Kabelverbindung – Verbindung des Ladekabels mit der Elektronik überprüfen. – Leistungsschalter zurücksetzen. – Sollte der Fehler fortbestehen, den Kundendienst benachrichtigen.
-
Seite 23: Konformitätserklärung
Merkmale Technische Daten – Bezugsnormen: IEC 61851-1 Ed 2.0, IEC 61851-22 Ed 1.0, IEC 62196-1 Ed 2.0, IEC 62196-2 Ed 1.0. – Stromversorgung: 220 V - 240 V 1~. – Ausgangsspannung: 0-30 V (Pilotsignal), 230 V AC (Ladespannung), 20 A (Ladestrom). –... - Seite 24 Mehr über BMW www.bmw.de www.bmw.com Freude am Fahren HRB8931201-02 02/2014 (Z/Z)
