Versorgungsleitung Anschließen; Technische Daten Der Anschlussklemme - BMW i Wallbox Plus Installationsanleitung

Versorgungsleitung anschließen
Hinweis
Beachten Sie, welchen Außenleiter Sie an Klemme L1 anschließen, wenn mehrere Wallboxen
in einem Netzverbund installiert sind.

Technische Daten der Anschlussklemme

starr (min.-max.): 0,2 – 16 mm²
flexibel (min.-max.): 0,2 – 16 mm²
AWG (min.-max.): 24 – 6
flexibel (min.-max.) mit Aderendhülse:
ohne/mit Kunststoffhülse
0,25 – 10 / 0,25 – 10 mm²
Abisolierlänge: 12 mm
36
1. Kürzen Sie die Anschlussdrähte auf die
passende Länge. Diese sollte möglichst kurz
gehalten werden.
Hinweis
Der PE-Leiter muss länger als die restlichen
Leiter sein!
2. Isolieren Sie die Anschlussdrähte ca.12 mm
ab. Bei feindrähtigen Anschlussdrähten werden
Aderendhülsen empfohlen.

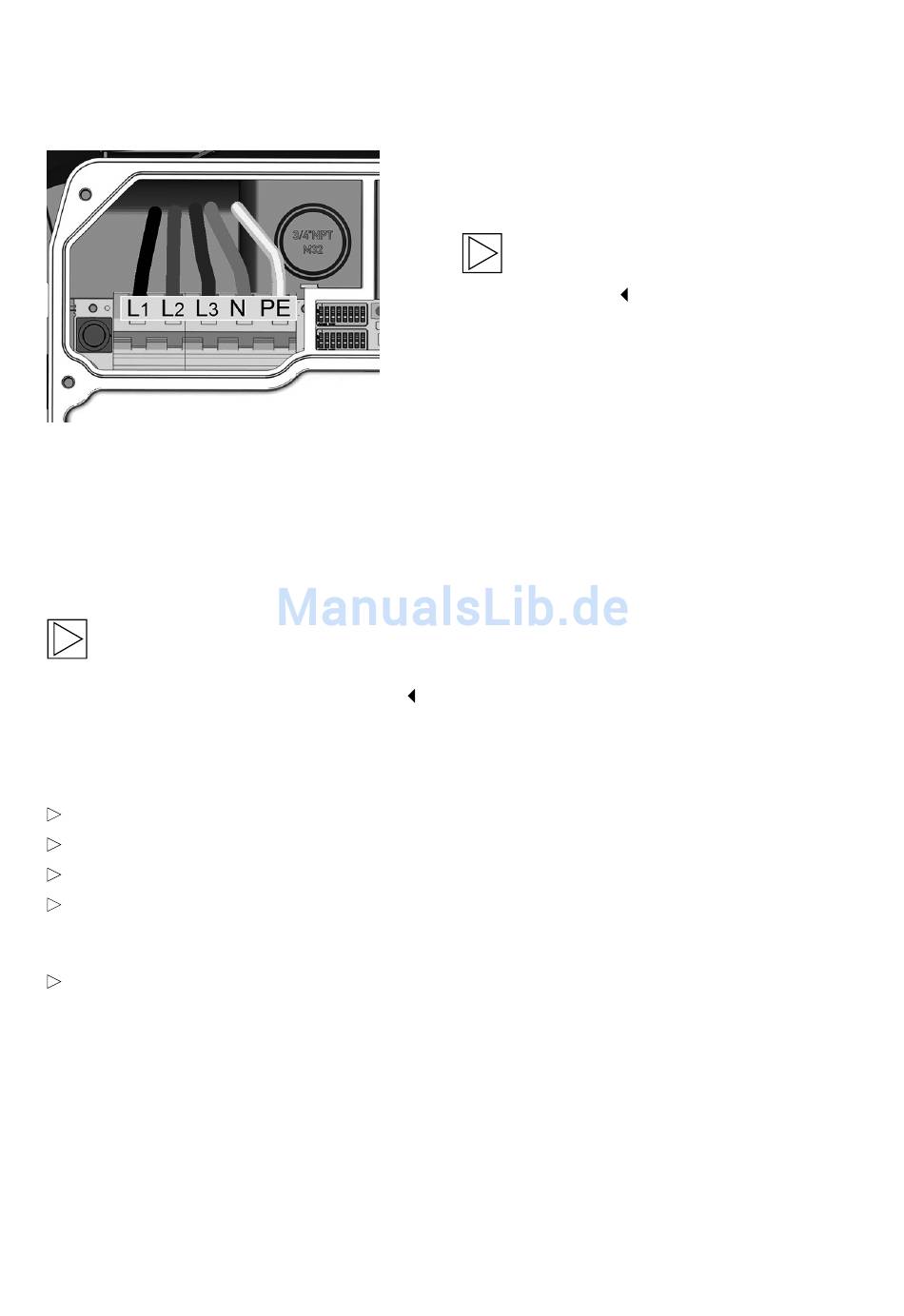

3. Führen Sie den Anschluss der
Versorgungsleitung L1, L2, L3, N und PE
durch.
1-phasiger Anschluss
Es ist ebenfalls möglich, die Wallbox nur 1-phasig
anzuschließen. Dazu sind die Klemmen L1, N
und PE zu verwenden.
