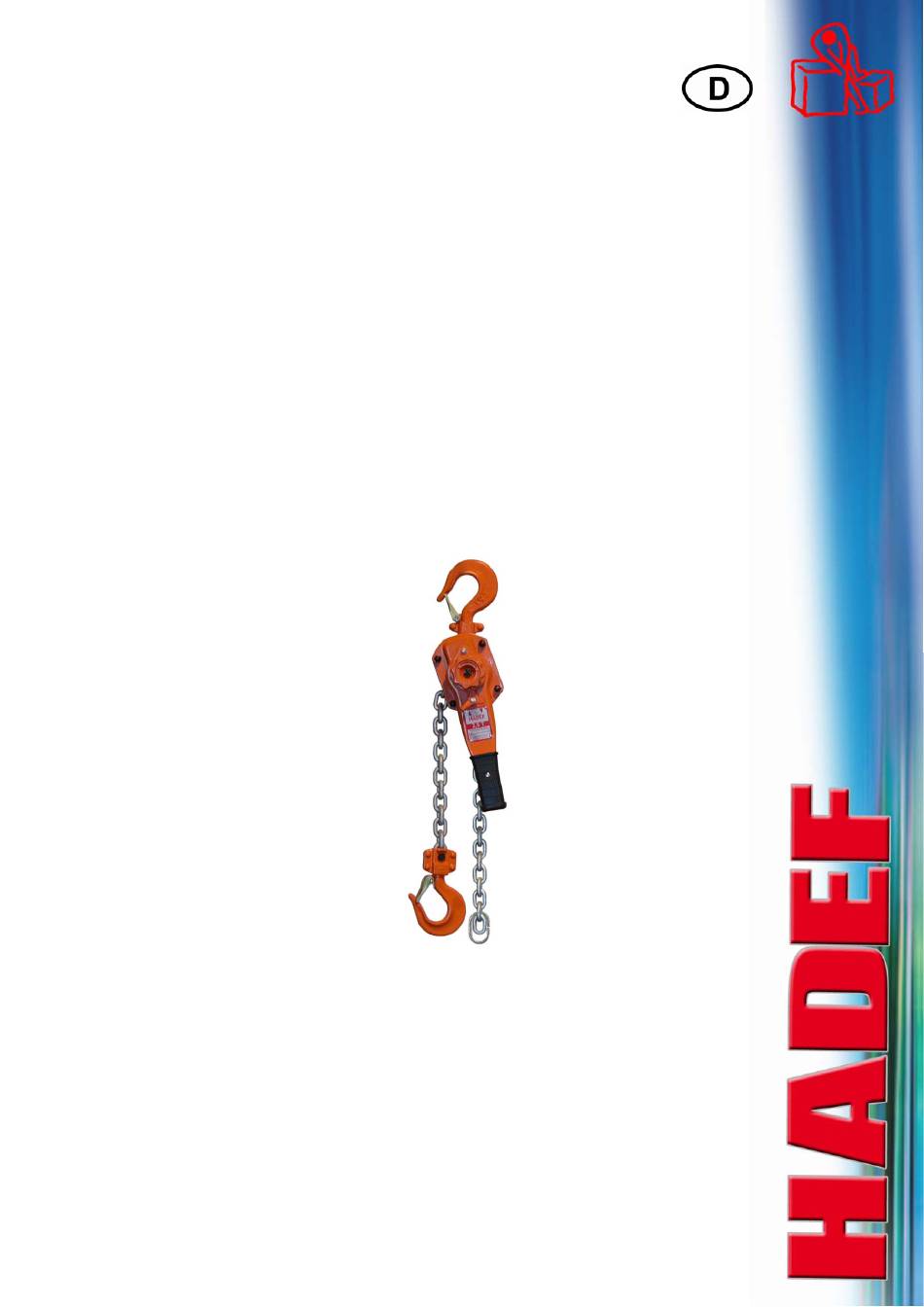

- Seite 1 Montage,- Betriebs- und Wartungsanleitung HADEF Ratschzug Figur 53/09 mit Überlastsicherung 5.52.185.00.00.06 Rev.06...
-
Seite 2: Inhaltsverzeichnis
© by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. Eine Kopie kann schriftlich angefordert werden oder liegt auf www.hadef.de... -
Seite 3: Information
Prüfung ....................13 11.1 Wiederkehrende Prüfungen.................... 13 11.2 Prüfung - Lastkette ......................13 11.3 Prüfung - Lasthaken ......................14 11.4 Prüfung - Sperrklinke ...................... 14 11.5 Prüfung - Bremssystem ....................15 11.6 Prüfung - Aufhänge- und Lasthakenbolzen ..............15 Wartung ..................... -
Seite 4: Sicherheit
GEFAHR! Nichtbeachtung der Instruktionen dieser Anleitung kann zu unvorhersehbaren Gefährdungen führen. Für daraus resultierende Sach- oder Personenschäden wird von HADEF keine Haftung übernommen. Das Gerät wurde unter Berücksichtigung einer Risikobeurteilung und nach sorgfältiger Auswahl der einzuhaltenden harmonisierten Normen, sowie weiterer technischer Spezifikationen konstruiert und gebaut. -
Seite 5: Anforderungen An Das Bedienpersonal
WARNUNG! Es ist nicht zulässig konstruktive Veränderungen an dem Gerät vorzunehmen Anforderungen an das Bedienpersonal Mit der selbsttätigen Bedienung der Geräte dürfen nur befähigte Personen betraut werden, die hierzu geeignet und hiermit vertraut sind. Sie müssen vom Unternehmer zum Bedienen der Geräte beauftragt sein. Das Personal muss vor Arbeitsbeginn die Betriebsanleitung und hier besonders das Kapitel Sicherheitshinweise, gelesen haben. -
Seite 6: Grundlegende Sicherheitsmaßnahmen
GEFAHR! Insbesondere ist ein Einsatz nicht zulässig: für das Losreißen festsitzender Lasten sowie Schrägzug, wenn sich das Gerät nicht zur Last ausrichten kann in Reaktorsicherheitsbehältern für Personentransport in Veranstaltungs- und Produktionsstätten für szenische Darstellung wenn sich Personen unter schwebender Last aufhalten für motorischen Antrieb wenn das lose Kettenende blockiert ist wenn das lose Kettenende belastet wird... -
Seite 7: Transport Und Lagerung
WARNUNG! Es ist nicht zulässig: eine größere Last als die Nennlast der Geräte zu heben die Rutschkupplung zu manipulieren gelängte oder beschädigte Ketten weiter zu nutzen. Tauschen Sie verschlissene Ketten sofort gegen neue Originalketten aus die Last mit der Lastkette zu umschlingen und die Kette über Kanten zu legen oder ziehen beschädigte Lasthaken (z.B. -
Seite 8: Aufbau
100% oder weniger, jedoch nicht unter Wasser. GEFAHR! Ein Einsatz in explosionsgefährdeter Atmosphäre ist untersagt! Aufbau HADEF Ratschzüge sind kompakte Geräte mit Aufhängehaken für den stationären Einsatz. Bild 2 Funktionsbeschreibung Durch Betätigen des Hebels wird die Last gehoben, gesenkt oder gespannt. Eine Lastdruckbremse verhindert das selbsttätige Senken der Last. -
Seite 9: Technische Daten
Lasthaken mit Hakensicherung Geschmiedeter Stahl. Drehbar, dadurch wird das verdrehen der Kette beim Anschlagen vermieden. Schiffshaken mit Hakensicherung – Option Ratschzüge mit Tragfähigkeit 1600 kg und 3200 kg können optional mit Schiffshaken ausgestattet werden. Die Hakenspitze darf nur beim Spannen belastet werden. -
Seite 10: Bedienung
Bedienung Mit der Bedienung der Hebezeuge und Krane dürfen nur Personen betraut werden, die hiermit vertraut sind. Sie müssen vom Unternehmer zum Bedienen des Gerätes beauftragt sein. Der Unternehmer muss dafür sorgen, dass die Bedienungsanleitung am Gerät vorhanden und dem Bedienungspersonal zugänglich ist. Geräte ab 800 kg bis 9000 kg Vor Beginn des Arbeitsvorgangs darauf achten, dass der Kettenfreilauf ausgeschaltet ist. -
Seite 11: Bremse Und Sperrklinke
Bremse und Sperrklinke Das Bremssystem benötigt eine Mindestlast von 3% der Tragfähigkeit. Nur bei Einhaltung dieser Mindestlast schließt die Lastdruckbremse ordnungsgemäß. Erst dann wird die Last sicher gehalten. GEFAHR! Arbeitsprozesse bei denen die Mindestlast nicht gewährleistet ist, sind verboten! Die Bremse bleibt geschlossen (festgeklemmt), wenn: der Ratschzug ohne Absenken entlastet wird –... -
Seite 12: Sicherheitsprüfung
VORSICHT! Kein Fett zum Schmieren der Lastkette verwenden Ohne Schmierung weder Haftung noch Gewährleistung HINWEIS! Erheblich höhere Kettenlebensdauer durch dauerhafte gute Schmierung Sicherheitsprüfung Vor der ersten Inbetriebnahme, bzw. Wiederinbetriebnahme, ist zu prüfen, ob: ggf. vorhandene Befestigungsschrauben angezogen Steckbolzen, Klappstecker Sicherungseinrichtungen, vorhanden und gesichert sind. die Ketten korrekt angeordnet, geölt und in gutem Zustand sind Instandhaltung 10.1... -
Seite 13: Prüfung
Prüfung 11.1 Wiederkehrende Prüfungen Unabhängig von den Vorschriften der einzelnen Länder sind die Hebezeuge mindestens einmal jährlich durch eine befähigte Person oder eine anerkannte befähigte Person bei Kranen, auf ihre Funktionssicherheit zu prüfen. 11.1.1 Zu prüfende Teile Zu prüfen sind: Maße von Lastkette, Lasthaken, Sperrklinken, Bolzen, Sperrräder, Bremsbeläge. -
Seite 14: Prüfung - Lasthaken
nach DIN 685-Teil 5 L11 = Teilungsvergrößerung über 11 Kettenglieder L1 = Teilungsvergrößerung über 1 Kettenglied Bild 11 dm = Ermittelter Kettenglieddurchmesser (d1+d2)/2 Bild 12 Kettenabmessungen Tabelle 1 Maße Kettengröße 4x12 4,2x12,2 5x15 5,6x15,8 5,6x17 6x18 6,3x19,1 7,1x20,1 105,6 136,6 138,2 170,6 179,1... -
Seite 15: Prüfung - Bremssystem
11.5 Prüfung - Bremssystem Sperrrad mit Bremsbelägen 1000 1600 2500 3200 6300 9000 11.6 Prüfung - Aufhänge- und Lasthakenbolzen Aufhängebolzen Lasthakenbolzen 11,1 1600 11,4 10,2 2500 13,3 11,5 3200 15,2 12,4 6300 15,2 12,4 9000 15,2 12,4 Wartung 12.1 Lastkette Kettenverschleiß... -
Seite 16: Umlenkrollen
12.2 Umlenkrollen Einsatz Empfehlung Intervall FUCHS Umlenkrollen Nach Bedarf 12 Monate RENOLIN PG220 12.3 Lasthaken Kontrolle der Lasthaken und Umlenkrollen 1x jährlich Lager der Haken und Umlenkrollen 1x jährlich reinigen und mit Fett schmieren Gleitlagerbuchsen sind wartungsfrei Bei Verschleiß der Lager bzw. Gleitlagerbuchsen ist die komplette Umlenkrolle auszutauschen Einsatz Empfehlung Intervall... -
Seite 17: Schmierstoffe - Auswahl
12.7 Schmierstoffe - Auswahl FUCHS SHELL ESSO MOBIL TOTAL CASTROL KLÜBER Renolit FEP 2 Alvania EP 2 Unirex EP 2 Mobilux EP 2 MULTIS EP2 Stabylan 5006 Optimol Viscoleb 1500 Klüberoil 4UH 1-1500 Wolfracoat 99113 Kettenschmiermittel OKS 451 12.8 Schmierstoffe für Lebensmittelindustrie – Auswahl (optional*) KLÜBER SHELL MOBIL... -
Seite 18: Abhilfe
Abhilfe Prüfen sie den Ratschzug indem sie auf die Geräusche achten: Beim Heben: Hebel vorwärts und rückwärts bewegen – sollte Klickgeräusche machen Beim Senken: Hebel nur rückwärts bewegen, nicht vorwärts – sollte Klickgeräusche machen Fehler Ursache Behebung Überbelastung Last auf Nennlast reduzieren Festsitzen der Last Freisetzen der Last Wartung durchführen und... -
Seite 19: Außerbetriebnahme
Außerbetriebnahme WARNUNG! Um Geräteschäden oder lebensgefährliche Verletzungen bei der Außerbetriebnahme zu vermeiden, müssen folgende Punkte beachtet werden: Arbeitsschritte zur Außerbetriebnahme der Geräte zwingend in genannter Reihenfolge durchführen: Arbeitsbereich weiträumig absichern. Kapitel "Sicherheitshinweise" lesen. Demontage erfolgt in umgekehrter Reihenfolge wie die Montage. Umweltgerechte Entsorgung der Betriebsmittel.
