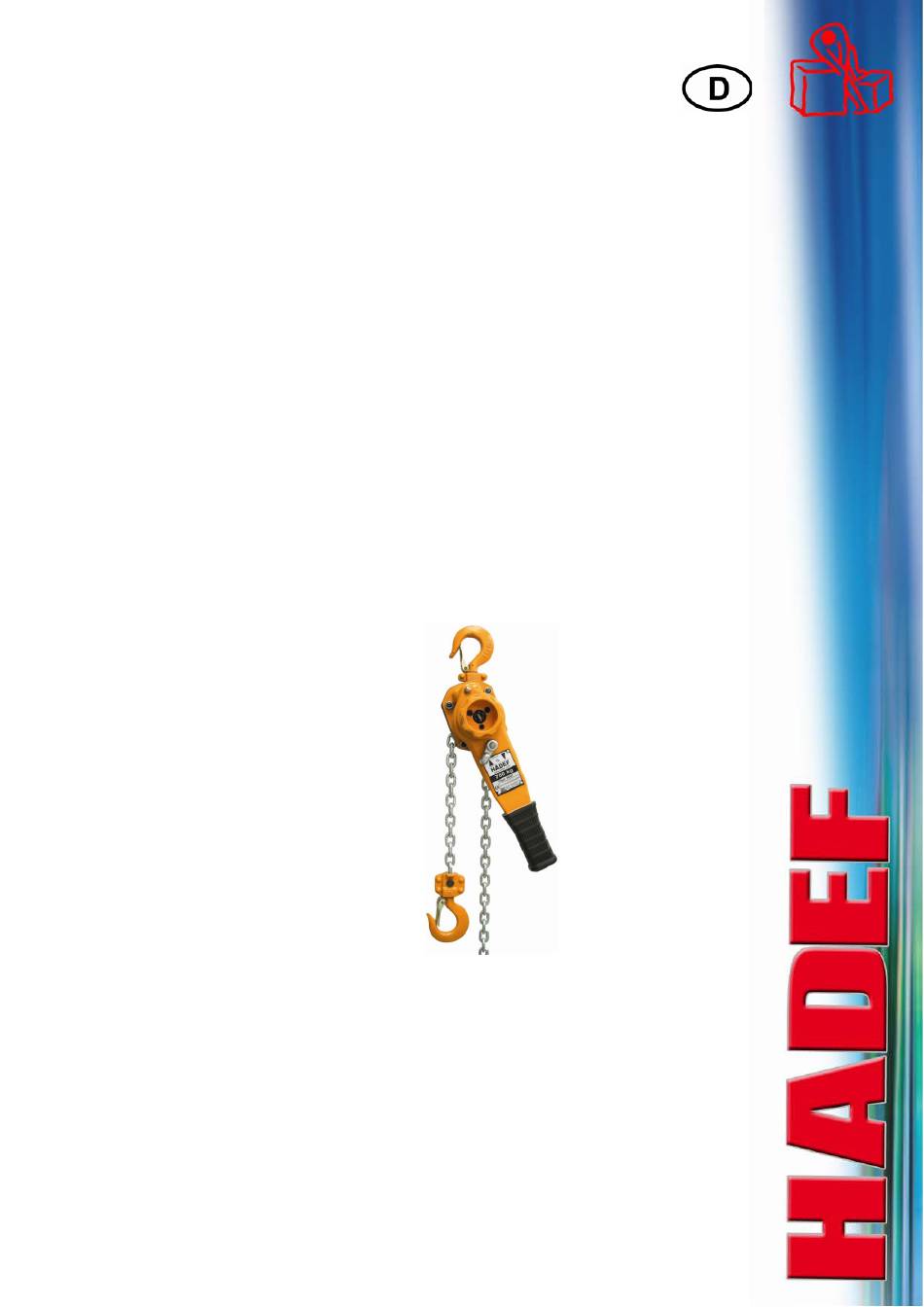

- Seite 1 Montage,- Betriebs- und Wartungsanleitung HADEF Ratschzug Figur 50/07 5.52.157.00.00.05 Rev.05...
-
Seite 2: Inhaltsverzeichnis
by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. Eine Kopie kann schriftlich angefordert werden oder liegt auf www.hadef.de... -
Seite 3: Information
11.1 Wiederkehrende Prüfungen ..................12 11.2 Prüfung - Lastkette ......................13 11.3 Prüfung - Lasthaken ...................... 13 11.4 Prüfung - Sperrklinke ....................14 11.5 Prüfung - Bremssystem ....................14 11.6 Prüfung - Aufhänge- und Lasthakenbolzen ....Fehler! Textmarke nicht definiert. Wartung.................... -
Seite 4: Sicherheit
GEFAHR! Nichtbeachtung der Instruktionen dieser Anleitung kann zu unvorhersehbaren Gefährdungen führen. Für daraus resultierende Sach- oder Personenschäden wird von HADEF keine Haftung übernommen. Das Gerät wurde unter Berücksichtigung einer Risikobeurteilung und nach sorgfältiger Auswahl der einzuhaltenden harmonisierten Normen, sowie weiterer technischer Spezifikationen konstruiert und gebaut. -
Seite 5: Anforderungen An Das Bedienpersonal
WARNUNG! Es ist nicht zulässig konstruktive Veränderungen an dem Gerät vorzunehmen Anforderungen an das Bedienpersonal Mit der selbsttätigen Bedienung der Geräte dürfen nur befähigte Personen betraut werden, die hierzu geeignet und hiermit vertraut sind. Sie müssen vom Unternehmer zum Bedienen der Geräte beauftragt sein. Das Personal muss vor Arbeitsbeginn die Betriebsanleitung und hier besonders das Kapitel Sicherheitshinweise, gelesen haben. -
Seite 6: Grundlegende Sicherheitsmaßnahmen
GEFAHR! Insbesondere ist ein Einsatz nicht zulässig: für das Losreißen festsitzender Lasten sowie Schrägzug, wenn sich das Gerät nicht zur Last ausrichten kann in Reaktorsicherheitsbehältern für Personentransport in Veranstaltungs- und Produktionsstätten für szenische Darstellung wenn sich Personen unter schwebender Last aufhalten ... -
Seite 7: Transport Und Lagerung
WARNUNG! Es ist nicht zulässig: eine größere Last als die Nennlast der Geräte zu heben die Rutschkupplung zu manipulieren gelängte oder beschädigte Ketten weiter zu nutzen. Tauschen Sie verschlissene Ketten sofort gegen neue Originalketten aus die Last mit der Lastkette zu umschlingen und die Kette über Kanten zu legen oder ziehen ... -
Seite 8: Aufbau
100% oder weniger, jedoch nicht unter Wasser. GEFAHR! Ein Einsatz in explosionsgefährdeter Atmosphäre ist untersagt! Aufbau HADEF Ratschzüge sind kompakte Geräte mit Aufhängehaken für den stationären Einsatz. Bild 2 Funktionsbeschreibung Durch Betätigen des Hebels wird die Last gehoben, gesenkt oder gespannt. Eine Lastdruckbremse verhindert das selbsttätige Senken der Last. -
Seite 9: Technische Daten
Technische Daten Tragfähigkeit 750 kg 1,5 t Anzahl der Kettenstränge Lastkettenmaße 5,6x17 7,1x21 10x30 10x30 kleinstes Hakenmaß Hebelkraft ca. Gewicht* ca. 15,5 Mehrgewicht je m Hub ca. Hauptabmessungen Maße 750 kg 1,5 t Bild 3 Montage Zur Vermeidung von Personen- oder Sachschäden müssen folgende Anweisungen beachtet werden: ... -
Seite 10: Bremse Und Sperrklinke
7.1.1 Kettenfreilauf GEFAHR! Kettenfreilauf niemals unter Last einschalten. Kettenfreilauf EIN Schaltknebel in Mittelstellung bringen Bild 5 Freilaufrad gegen den Uhrzeigersinn ► drehen, evtl. ruckartig am losen Kettenstrang ziehen Kette kann in beide Richtungen durchgezogen werden Bild 6 Kettenfreilauf AUS ... -
Seite 11: Lastkette
HINWEIS! Geräte bis 1000 kg Tragfähigkeit und ohne kraftbetriebene Fahr- oder Hubwerke müssen vor der ersten Inbetriebnahme durch eine „befähigte Person“ abgenommen werden. Geräte über 1000 kg Tragfähigkeit oder mit mehr als einer kraftbetriebenen Kranbewegung; zum Beispiel außer Heben noch Katzfahren, müssen vor der Inbetriebnahme durch eine „anerkannte befähigte Person“ abgenommen werden. -
Seite 12: Lastkette Wechseln
10.3 Lastkette wechseln VORSICHT! Bei sichtbaren Beschädigungen jedoch spätestens beim Erreichen der Ablegereife; d.h. wenn z.B. ein oder mehrere Tabellenmaße bei der Prüfung der Kette erreicht sind, die Kette korrodiert oder plastisch gelängt ist, muss die Kette gewechselt werden. Bei jedem Kettenwechsel sind auch die Kettenräder zu überprüfen und ggf. auszuwechseln. Vorgehensweise: ... -
Seite 13: Prüfung - Lastkette
WARNUNG! Bei Unter- bzw. Überschreitung eines oder mehrerer Maße, oder wenn Anrisse oder Korrosion festgestellt werden, müssen die Teile gegen Original- Ersatzteile ausgetauscht werden 11.2 Prüfung - Lastkette VORSICHT! Die Lastkette muss über die gesamte Länge geprüft werden! Die Maßkontrolle der Lastkette muss besonders in den Bereichen erfolgen, die dem höchsten Verschleiß unterliegen. -
Seite 14: Prüfung - Sperrklinke
11.4 Prüfung - Sperrklinke 20,5 1500 25,5 3000-6000 29,5 11.5 Prüfung - Bremssystem Sperrrad (A) und Bremsbeläge (B) 2x B 1500-6000 11.6 Prüfung - Aufhänge- und Lasthakenbolzen Aufhängebolzen Lasthakenbolzen 11,1 1500 11,4 3000-6000 15,2 12,4 Wartung 12.1 Lastkette Kettenverschleiß in den Gelenkstellen ist überwiegend auf ungenügende Wartung der Kette zurückzuführen. Um eine optimale Schmierung der Gelenke zu gewährleisten, muss die Kette in regelmäßigen, auf den Einsatz abgestimmten Zeitabständen, geschmiert werden. -
Seite 15: Umlenkrollen
Einsatz Empfehlung Intervall z.B.: FUCHS RENOLIN PG 220 Lastkette 0,2 l 3 Monate oder Kettenschmiermittel KEIN Fett verwenden! VORSICHT! Kein Fett zum Schmieren der Lastkette verwenden Ohne Schmierung weder Haftung noch Gewährleistung 12.2 Umlenkrollen Einsatz Empfehlung Intervall FUCHS Umlenkrollen Nach Bedarf 12 Monate RENOLIN PG220 12.3... -
Seite 16: Schmierstoffe - Auswahl
12.6 Schmierstoffe - Auswahl FUCHS SHELL ESSO MOBIL TOTAL CASTROL KLÜBER Renolit FEP 2 Alvania EP 2 Unirex EP 2 Mobilux EP 2 MULTIS EP2 Stabylan 5006 Optimol Viscoleb 1500 Klüberoil 4UH 1-1500 Wolfracoat 99113 Kettenschmiermittel OKS 451 12.7 Schmierstoffe für Lebensmittelindustrie – Auswahl (optional*) KLÜBER SHELL MOBIL... -
Seite 17: Abhilfe
Abhilfe Prüfen sie den Ratschzug indem sie auf die Geräusche achten: Beim Heben: Hebel vorwärts und rückwärts bewegen – sollte Klickgeräusche machen Beim Senken: Hebel nur rückwärts bewegen, nicht vorwärts – sollte Klickgeräusche machen Fehler Ursache Behebung Überbelastung Last auf Nennlast reduzieren Festsitzen der Last Freisetzen der Last Wartung durchführen und... -
Seite 18: Endgültige Außerbetriebnahme/Entsorgung
15.2 Endgültige Außerbetriebnahme/Entsorgung Maßnahmen wie vor. Geräte nach der Demontage umweltgerecht entsprechend der Inhaltsstoffe entsorgen. Unterlagen auf Anforderung Montageanweisung – Bremssystem Diese Arbeiten dürfen ausschließlich von „befähigten Personen“ ausgeführt werden. 5.52.157.00.00.05...
