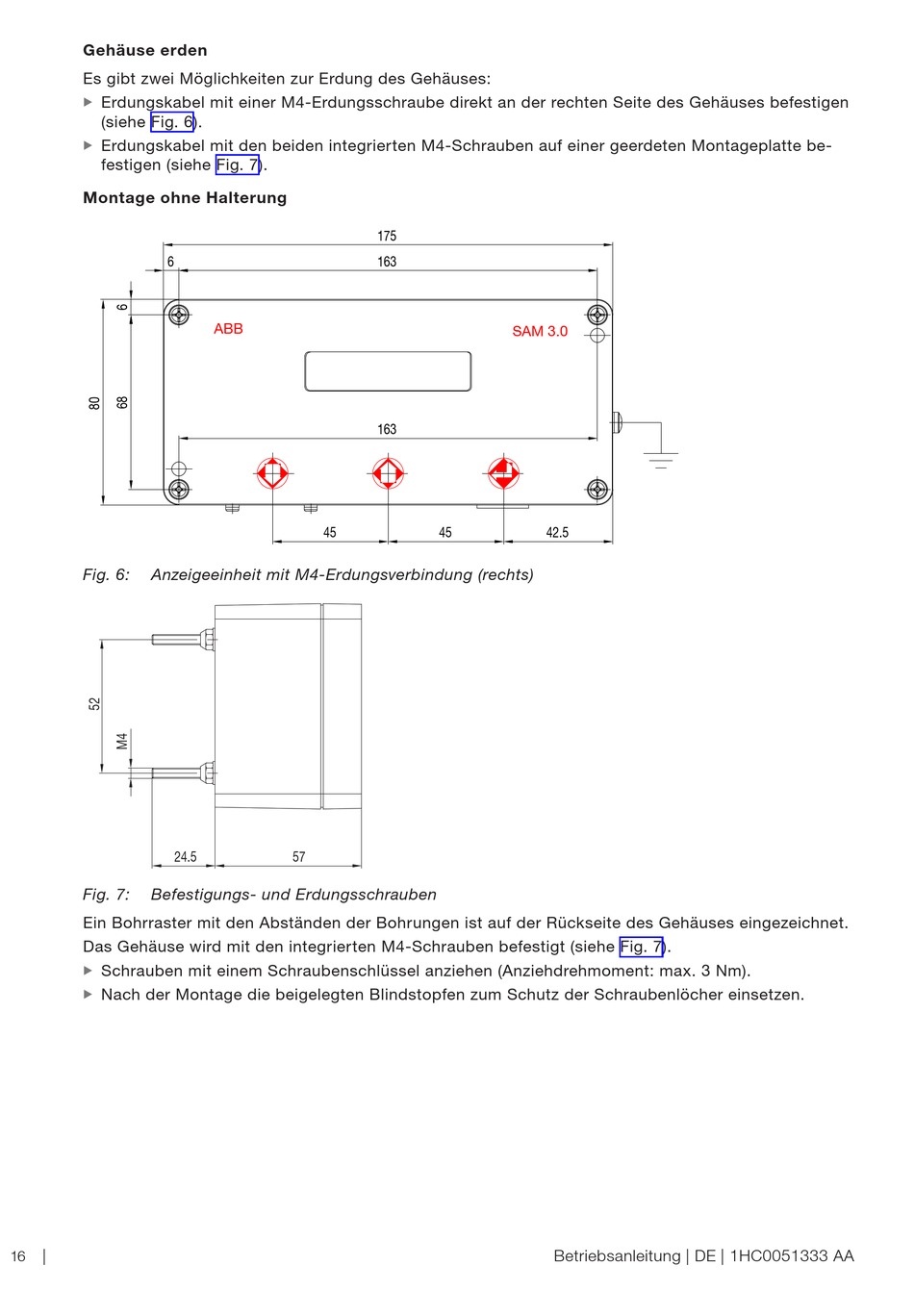

GehäuseXerden
Es gibt zwei Möglichkeiten zur Erdung des Gehäuses:
Erdungskabel mit einer M4-Erdungsschraube direkt an der rechten Seite des Gehäuses befestigen
X
X
(siehe Fig. 6).
Erdungskabel mit den beiden integrierten M4-Schrauben auf einer geerdeten Montageplatte be-
X
X
festigen (siehe Fig. 7).
MontageXohneXHalterung
6
Fig. 6:
Anzeigeeinheit mit M4-Erdungsverbindung (rechts)
24.5
Fig. 7:
Befestigungs- und Erdungsschrauben
Ein Bohrraster mit den Abständen der Bohrungen ist auf der Rückseite des Gehäuses eingezeichnet.
Das Gehäuse wird mit den integrierten M4-Schrauben befestigt (siehe Fig. 7).
Schrauben mit einem Schraubenschlüssel anziehen (Anziehdrehmoment: max. 3 Nm).
X
X
Nach der Montage die beigelegten Blindstopfen zum Schutz der Schraubenlöcher einsetzen.
X
X
|
16
175
163
ABB
163
45
57
SAM 3.0
45
42.5
Betriebsanleitung | DE | 1HC0051333 AA
