Kabelstecker demontieren (siehe Fig. 9):
Verschlussschraube (8) lösen.
X
X
Kupplungsring (1) und Schutzhülse (5) auseinander schrauben.
X
X
Stifteinsatz (2) mit Kabel vorsichtig herauslösen.
X
X
Zugentlastung (3, 4) lösen und Kabellitzen ablöten.
X
X
Schutzhülse (5), Dichtung (6), Druckring (7) und Verschlussschraube (8) in Richtung Sensor heraus-
X
X
ziehen. Dann die Kabellänge anpassen.
MontageXdesXSensorkabelanschlusses
a

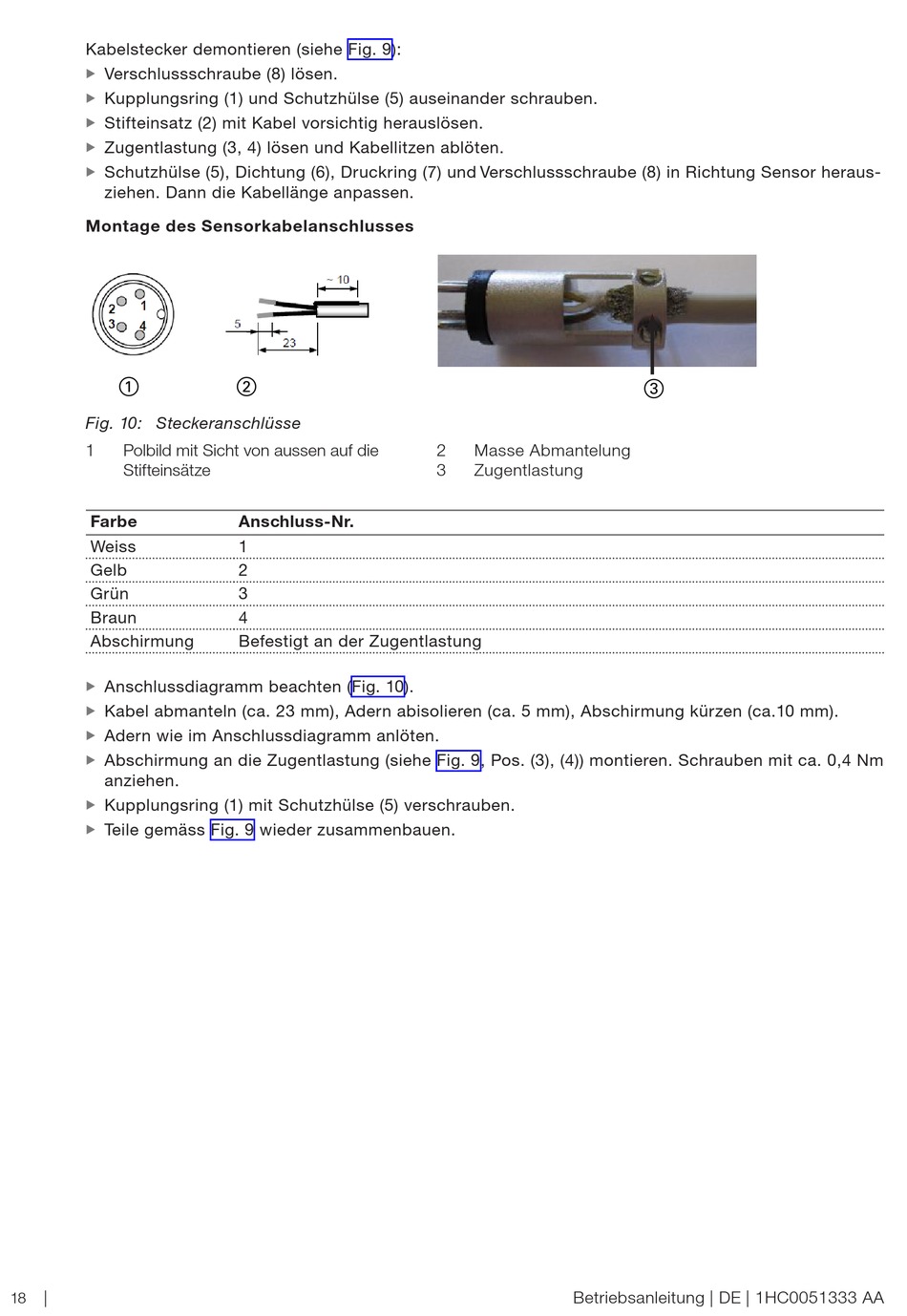

Fig. 10: Steckeranschlüsse
1
Polbild mit Sicht von aussen auf die
Stifteinsätze
Farbe
Weiss
Gelb
Grün
Braun
Abschirmung
Anschlussdiagramm beachten (Fig. 10).
X
X
Kabel abmanteln (ca. 23 mm), Adern abisolieren (ca. 5 mm), Abschirmung kürzen (ca.10 mm).
X
X
Adern wie im Anschlussdiagramm anlöten.
X
X
Abschirmung an die Zugentlastung (siehe Fig. 9, Pos. (3), (4)) montieren. Schrauben mit ca. 0,4 Nm
X
X
anziehen.
Kupplungsring (1) mit Schutzhülse (5) verschrauben.
X
X
Teile gemäss Fig. 9 wieder zusammenbauen.
X
X
|
18
s
Anschluss-Nr.
1
2
3
4
Befestigt an der Zugentlastung
2
Masse Abmantelung
3
Zugentlastung
