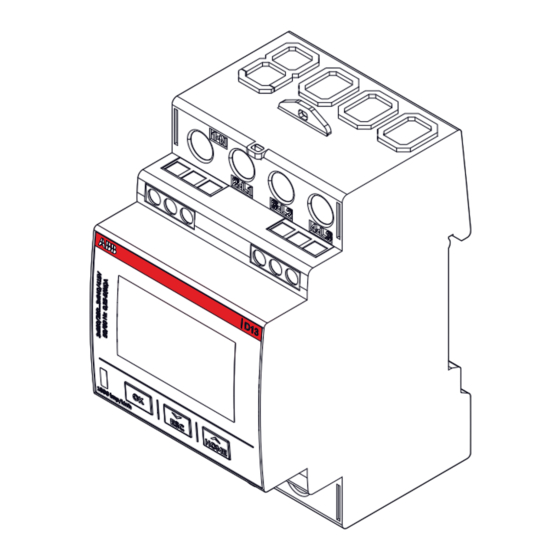

ABB D13 15 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ABB D13 15
Inhaltszusammenfassung für ABB D13 15
- Seite 1 Energiezähler D13 15 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Inhaltsverzeichnis 1 Allgemeine Informationen ................... 5 1.1 Gebrauch und Aufbewahrung der Bedienungsanleitung ........5 1.2 Urheberrecht ......................5 1.3 Haftungsausschluss ....................5 1.4 Allgemeine Sicherheitshinweise ................5 1.5 Haftungsausschluss für Cybersicherheit ............6 2 Technische Merkmale ................... 7 2.1 Produktkennzeichnung ..................7 2.2 Versionen ........................9 2.3 Gesamtabmessungen ....................9 2.4 Wichtigste Funktionen ..................10... - Seite 4 D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 6.8 Verdrahtung einstellen ..................37 6.9 I-0-Einstellung ...................... 38 6.10 Alarmeinstellungen .....................39 6.11 Tarif einstellen......................41 6.12 Modbus-Kommunikation einstellen ..............41 6.13 M-Bus-Kommunikation einstellen..............42 7 Technische Zählerfunktionen ................43 7.1 Energiewerte ......................43 7.2 Instrumentenfunktionen ..................43 7.3 Alarm ........................44 7.4 Eingänge und Ausgänge ..................
-
Seite 5: Allgemeine Informationen
übernimmt keinerlei Haftung für Fehler in diesem Dokument. ABB S.p.A haftet unter keinen Umständen für direkte, indirekte, besondere, zufällige Schäden oder Folgeschäden jeglicher Art, die sich aus der Verwendung dieses Dokuments ergeben können. ABB S.p.A haftet auch nicht für zufällige Schäden oder Folgeschäden, die durch die Verwendung der in diesem Dokument erwähnten Soft- oder Hardware entstehen können. -
Seite 6: Haftungsausschluss Für Cybersicherheit
Schäden und/oder Verluste im Zusammenhang mit solchen Sicherheitsverletzungen, unbefugtem Zugriff, Eingriffen, Eindringen, Lecks und/oder Daten- oder Informationsdiebstahl. Obwohl ABB S.p.A. Funktionstests für die von uns freigegebenen Produkte und Updates anbietet, sollten Sie für alle Produktupdates oder andere größere Systemupdates (einschließlich, aber nicht beschränkt auf Codeänderungen, Änderungen an Konfigurationsdateien, Softwareupdates oder Patches von... -
Seite 7: Technische Merkmale
Nach unten (kurz drücken) DOWN/ESC-Drucktaste Esc aus dem Menü (langes Drücken) Nach oben (kurz drücken) UP/HOME-Drucktaste Aufruf des Konfigurationsmodus (langes Drücken) Klemme für Ein- und Ausgänge Klemme für Kommunikationsanschluss Produktetikett Produktinformationen Gefährliche Spannung Klemmen Beschreibung Seriennummer Barcode QR-Code-Link zur ABB-Energiezähler-Webseite... - Seite 8 D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 2CMA241765R1000 Energy Meter D13 15-M 65 Modbus 3x220 / 380 Vac 3x240 / 415 Vac 0,25-5 (65) A 50/60 Hz 1.000 imp/kWh Cl. B (1) - Active Cl. 2 - Reactive Class II UC-2 Uimp 6 kV -40...+70°...
-
Seite 9: Versionen
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 2.2 Versionen Die D13 15-Meter-Versionen sind in der folgenden Tabelle aufgelistet: Produktname Zertifizierung Kommunikation Genauigkeit Cl. 1 - Wirkenergie D13 15 65 Cl. 2 - Blindenergie 1 Digitaleingang D13 15-M 65 1 Digitaler Ausgang D13 15-M 65 Modbus Modbus RTU CI. -
Seite 10: Wichtigste Funktionen
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 2.4 Wichtigste Funktionen Mechanische Eigenschaften DIN-Module Gesamtabmessungen 65 x 97 x 52,5 mm Spannungs-/Stromeingang Direkte Verbindung 65 A Indirekte Verbindung über CT Nein Indirekte Verbindung über VT Nein Energiemessungen Wirkenergie Blindenergie Scheinenergie Äquivalent Wh/CO2 ... -
Seite 11: Technische Daten
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 2.5 Technische Daten Spannungs-/Stromeingang Nennspannung 3 x 220/380 VAC 3 x 240/415 VAC Spannungsbereich 3 x 220-240 VAC +/- 20% Energieverbrauch der Spannungsschaltkreise 0,82 W Maximum Basisstrom Ib Referenzstrom Iref Übergangsstrom Itr 0,5 A Nennstrom Maximalstrom Imax 65 A Mindeststrom Imin 0,25 A... -
Seite 12: Isolierungskarte
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Digitaler Ausgang Strom 2…60mA Spannung 5…40 VDC (+/-10%) Max. EIN-Zustandsabfallspannung 1,5 V Impulsausgangsfrequenz Prog. 1–999999 imp/MWh, 1–999999 imp/kWh, 1–999999 imp/Wh Impulslänge 10–990 ms Isolierung SELV Digitaleingang Max. Spannung (Absolutwert) 44 VDC Spannung im ausgeschalteten Zustand 0…5 VDC (+/-10%) Spannung im eingeschalteten Zustand 10…40 VDC (+/-10%) Min. -
Seite 13: Installation
Sie im Hauptkatalog (9AKK107492A3149). Auf DIN-Schiene montiert Die D13 15 Zähler können auf einer DIN-Schiene (DIN 50022) montiert werden. In diesem Fall wird kein weiteres Zubehör benötigt. Der Zähler wird durch Einrasten in den Sperrmechanismus der DIN-Schiene befestigt. Die folgende Abbildung zeigt eine DIN-Schiene. -
Seite 14: Anforderungen An Die Umgebung
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 3.2 Anforderungen an die Umgebung Schutz vor Wassereintritt Das Produkt ist nur für die Innenanwendung bestimmt. Um die Schutzanforderungen zu erfüllen, muss das Produkt in einem feuerfesten Zählerschrank mit Schutzklasse IP 51 oder besser gemäß IEC 60259 montiert werden. -
Seite 15: Schritt Aktion
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Zählerinstallation Befolgen Sie für Installation und Prüfung des Zählers die folgenden Schritte: Schritt Aktion Schalten Sie den Netzstrom aus. Platzieren Sie den Zähler auf der DIN-Schiene und rasten Sie ihn dort ein. Entfernen Sie die Kabelisolierung auf der am Zähler angegebenen Länge. Verbinden Sie die Kabel gemäß... -
Seite 16: Schaltpläne
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 3.4 Schaltpläne In diesem Abschnitt wird der Anschluss des Zählers an ein Stromnetz beschrieben. Die Klemmennummern in den folgenden Anschlussplänen entsprechen den Markierungen auf der Anschlussklemmenleiste des Zählers. Bei einem MID-Zähler wechselt der D13 in den MidLock-Modus, sobald ein Energieverbrauch von 1 kWh erreicht wurde. - Seite 17 D13 BEDIENUNGSANLEITUNG DES ZÄHLERS • 3-phasig 3-Draht-Installation (MID) • 2-phasig-3-Draht-Installation (keine MID-Konfiguration) Diese Konfiguration entspricht nicht der MID-Zertifizierung (2014/32/EU-Richtlinie).
- Seite 18 D13 BEDIENUNGSANLEITUNG DES ZÄHLERS • 1-phasig 2-Draht-Installation (MID) Um die MID-Richtlinie (2014/32/EU) zu erfüllen, darf nur Linie 1 verwendet werden. Eingänge/Ausgänge • Eingangsanschluss • Ausgangsanschluss generator generator generator Rout Iout Iout Vout OUT COM OUT COM OUT COM...
-
Seite 19: Anschlussklemmen
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Kommunikation RS485 - Modbus RTU-Version MBUS-Version A = Daten - A = MBUS A B = Daten + B = MBUS B C = Common C = Nicht verwendet Anschlussklemmen Linienklemmen Min. Drahtquerschnitt 1mm² Max. Drahtquerschnitt 25mm²... -
Seite 20: Zählerkonfiguration
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 3.5 Zählerkonfiguration Standardeinstellungen Informationen zur Änderung der Standardeinstellungen des Zählers finden Sie unter “6 Konfiguration”. In der folgenden Tabelle sind die Standardeinstellungen des Zählers aufgeführt. Parameter Direkt angeschlossene Zähler Anzahl Drähte 3P4W: 3-phasig, 4 Drähte Impulsfrequenz 1.000 Impulse / kWh (kvarh) Impulslänge 10 ms... -
Seite 21: Erstinbetriebnahme
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 4 Erstinbetriebnahme Beim ersten Einschalten des D13 15-Energiezählers leitet ein Assistentenverfahren den Benutzer in die ersten Schritte der Inbetriebnahme ein. 4.1 Schnelleinstellung Während der Schnelleinstellung muss der Benutzer eine der folgenden Entscheidungen treffen: a) Die Schnelleinstellung NICHT durchführen: In diesem Fall nimmt das Messgerät die folgenden Standardparameter an: •... -
Seite 22: Schnelleinstellung - Verdrahtung Konfiguration
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Schnelleinstellung - Verdrahtung Konfiguration Im Menü Verdrahtung kann der Benutzer angeben, welcher Verdrahtungsplan des Zählers angewendet wird. D13 wechselt in den MidLock-Modus, sobald ein Energieverbrauch von 1 kWh erreicht wurde. Wenn MidLock erreicht ist, können die Verdrahtungseinstellungen gemäß der europäischen MID-Richtlinie nicht mehr geändert werden. -
Seite 23: Schnelleinstellung - Kommunikationseinstellungen
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Schnelleinstellung - Kommunikationseinstellungen Der zweite Schritt der Schnelleinstellung bezieht sich auf Kommunikationsparameter, die je nach Zählertyp variieren: • Bei einem Modbus-Zähler sind folgende Schritte durchzuführen (“6.12 Modbus-Kommunikation einstellen”): MODBUS ADDRESS BAUD PARITY Siehe Tabelle unten für Details Modbus-Menü Address 1-247 Baud... -
Seite 24: Schnelleinstellung - Passwortkonfiguration
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS • Bei einem Zähler ohne Modbus oder Mbus sind folgende Schritte durchzuführen: PULSE Siehe Tabelle ALARM unten für Details DO-Menü Pulse Quant tot IMP kW h (Gesamtimport Wirkenergie) Quant tot EXP kW h (Gesamtexport Wirkenergie) Quant tot IMP k VArh (Gesamtimport Blindenergie) Quant tot EXP k VArh (Gesamtexport Blindenergie) Wählen und stellen Sie den Parameter (Menge) ein, der dem Alarm... -
Seite 25: Zugriff Auf Das Gerät
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 5 Zugriff auf das Gerät 5.1 Tastenerklärung Tasten Funktionen Drücken Halten Setzen/Bestätigen des ausgewählten Wertes Nach oben scrollen/eine Ziffer erhöhen Zurück zum Hauptmenü Nach unten scrollen/eine Ziffer verringern Zurück zum vorherigen Menü 5.2 Anzeigestruktur Die Anzeigestruktur ist in 3 Hauptbereiche unterteilt, wie in der folgenden Abbildung gezeigt: 0000000 00000 Bereich... -
Seite 26: Menü
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 5.3 Menü Durch Drücken von oder auf dem Bildschirm werden die folgenden Seiten angezeigt: Symbol Bedeutung Home – Import Wirkenergie Home – Export Wirkenergie Home – Import Blindenergie Home – Export Blindenergie energy Energie INSTANT Momentanwerte RST. -
Seite 27: Symbole Beschreibung Und Status
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 5.4 Symbole Beschreibung und Status Symbol Beschreibung Status Kommunikation läuft. Der Zähler sendet “ ” Wenn die Kommunikation läuft, schaltet oder empfängt “ ” Informationen. sich das Symbol ein Pfeile zeigen die Stromrichtung pro Phase an. Pfeil links = Export Eine Zahl ohne Pfeil bedeutet, dass der Strom Pfeil rechts = Import... -
Seite 28: Hauptmenü
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 5.5 Hauptmenü Je nach Verdrahtungsschema können alle abgelesenen Daten auf der Anzeige verfügbar sein (siehe “7.2 Instrumentenfunktionen”). ENERGY INSTANT Import Wirkenergie Ges. Wirkleistung Gesamt Import Wirkenergie L1 Wirkleistung L1 Import Wirkenergie L2 Wirkleistung L2 Import Wirkenergie L3 Wirkleistung L3 Export Wirkenergie Gesamt Blindleistung Gesamt... - Seite 29 D13 BEDIENUNGSANLEITUNG DES ZÄHLERS TARIFF Import Wirkenergie T1 Ausgang Typ Import Wirkenergie T2 Ausgang Status Import Wirkenergie T3 Eingang Typ Import Wirkenergie T4 Impulszähler Export Wirkenergie T1 Export Wirkenergie T2 LOGS Export Wirkenergie T3 Export Wirkenergie T4 Alle Import Blindenergie T1 Alarme Import Blindenergie T2 Hinweise...
-
Seite 30: Konfiguration
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 6 Konfiguration Dieses Kapitel enthält eine Übersicht über Zählereinstellungen und Konfigurationsoptionen. 6.1 Menüstruktur Alle oder ein Teil der folgenden Funktionen können konfiguriert werden: Schnelleinstellung (nur beim ersten Mal) Passwort festlegen/ändern Zurücksetzen Werksmodus Global Zurücksetzbare Register (Rst.Rg auf Anzeige) Hell (%) Standby Verzögerung (Sekunde) -
Seite 31: Einstellen Von Werten
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 6.2 Einstellen von Werten Tasten Funktionen Drücken Halten Setzen/Bestätigen des ausgewählten Wertes Nach oben scrollen/eine Ziffer erhöhen Zurück zum Hauptmenü Nach unten scrollen/eine Ziffer verringern Zurück zum vorherigen Menü Einstellen von Nummernverfahren Verbindung Beschreibung Das Menü erfordert die Eingabe von numerischen Zeichen (0-9). Führen Sie die folgenden Schritte aus: Beispiel: „3582“... - Seite 32 D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Die aktive Option/Zahl blinkt. Wenn die letzte Option nicht mehr blinkt, ist die Einstellung abgeschlossen. Beispiel: blinkende Option Beispiel: blinkende Ziffer 0--- Nach der Konfiguration einer Einstellung erscheint immer ein Bestätigungsbildschirm. Drücken Sie , um die Änderung endgültig zu machen. CONFIRM In den Einstellungsmenüs steht eine Option Lesen/Ändern zur Auswahl.
-
Seite 33: Passwort Festlegen
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 6.3 Passwort festlegen • Passwort aktivieren/deaktivieren SETTING • Passwort ändern SETTING MODIFY 0--- Geben Sie das neue Passwort ein (zuvor fragte das Gerät nach dem alten Passwort, falls es konfiguriert wurde). -
Seite 34: Optionen Zurücksetzen
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 6.4 Optionen zurücksetzen SETTING RESET FACTORY GLOBAL RES. R EG Siehe Tabelle LOG. R ES unten für Details Optionen zurücksetzen Setzen Sie das Gerät auf den Werkszustand Zurücksetzen auf Werkseinstellungen zurück, mit Ausnahme des Audit-Logs und des Verdrahtungsschemas bei einem MID-Meter Komplettes Zurücksetzen des Geräts mit Ausnahme Komplettes Zurücksetzen... -
Seite 35: Einstellen Von Standby-Optionen
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 6.5 Einstellen von Standby-Optionen Der Zähler ermöglicht die Einstellung des Zeitintervalls, das erforderlich ist, damit das Gerät in den Standby-Modus wechselt, und der Helligkeit, die vom Gerät beibehalten wird, sobald es in diese Phase eintritt. Sie können diese Parameter auf folgende Weise ändern: •... -
Seite 36: Einstellen Von Autoscroll-Optionen
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 6.6 Einstellen von Autoscroll-Optionen Das Gerät ist mit einer Autoscroll-Funktion ausgestattet, die aktiviert oder deaktiviert werden kann. Es ist auch möglich, das Zeitintervall einzustellen, das für das automatische Scrollen erforderlich ist. Sie können diese Optionen auf folgende Weise konfigurieren: •... -
Seite 37: Einstellen Von Währung/Co2
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 6.7 Einstellen von Währung/CO2 Das Gerät ermöglicht die Einstellung eines Umrechnungsfaktors für Währung/CO2 , folglich wird kWh in Währung und/oder kg CO2 umgerechnet. SETTING CO2-CUR 0---- CO2-Bereich: 1 - 9999 Kg/kWh CUR Bereich 1 - 999999 Cur/kWh 6.8 Verdrahtung einstellen Sie können die Anzahl der Kabel und die Art der Verdrahtung auf folgende Weise einstellen (in der MID- Version ist dies bis zum Erreichen von 1kWh möglich):... -
Seite 38: I-0-Einstellung
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 6.9 I-0-Einstellung SETTING Siehe Tabelle unten für Details Sobald Sie den mit dem Impulsausgang verbundenen Parameter ausgewählt haben, fragt der Zähler nach der Impulsfrequenz (Sekunden) und der Impulslänge. Digitaler Ausgang Optionen Pulse Import Wirkenergie Export Wirkenergie Import Blindenergie Export Blindenergie Inaktiv... -
Seite 39: Alarmeinstellungen
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 6.10 Alarmeinstellungen Siehe “7.3 Alarm” für die Alarmdefinition. Das Messgerät ermöglicht die Einrichtung von Alarmen auf bis zu 25 verschiedenen Kanälen, die mit einem wählbaren Parameter verbunden sind. Das Verfahren ist für jeden der 25 Kanäle gleich. Sie können Alarme auf folgende Weise konfigurieren: SETTING Alarm... - Seite 40 D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 3. Wählen Sie den Alarmtyp, die verfügbaren Optionen sind Cross up und Cross down. 4. Wählen Sie den Schwellenwert aus, der mit der Aktivierung des Alarms verbunden ist, je nach Alarmtyp. 0---- cross up value cross down 5.
-
Seite 41: Tarif Einstellen
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 6.11 Tarif einstellen Siehe “7.4 Eingänge und Ausgänge” für weitere Details. SETTING TARIFF input comm 6.12 Modbus-Kommunikation einstellen SETTING MODBUS ADDRESS BAUD PARITY Siehe Tabelle unten für Details Modbus-Menü Address 1-247 Baud 115200 57600 38400 19200 9600 4800 2400... -
Seite 42: M-Bus-Kommunikation Einstellen
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 6.13 M-Bus-Kommunikation einstellen SETTING MBUS ADDRESS BAUD Access Siehe Tabelle unten für Details M-Bus-Menü Address 1-250 Baud 38400 19200 9600 2400 Access Level Offen Mit Passwort öffnen Geschlossen... -
Seite 43: Technische Zählerfunktionen
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 7 Technische Zählerfunktionen Dieses Kapitel enthält die technischen Beschreibungen der Zählerfunktionen. 7.1 Energiewerte Die Energiewerte werden in Energieregistern gespeichert. Die verschiedenen Energieregister sind unterteilt in: • Register für Wirk-, Blind- und Scheinenergie • Register für verschiedene Tarife oder die Gesamtsumme aller Tarife •... -
Seite 44: Genauigkeit
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 3-phasig, 3-phasig, 2-Phasen, 3-Draht 1-phasig, Instrumentenfunktion 4 Drähte 3 Drähte (kein MID) 2 Drähte Strom-Quadrant, gesamt Strom-Quadrant, L1 Strom-Quadrant, L2 Strom-Quadrant, L3 Genauigkeit Die Genauigkeit der Daten ist innerhalb des Spannungsbereichs auf 20 % der angegebenen Nennspannung und innerhalb des Strombereichs auf 5 % des Basisstroms festgelegt. -
Seite 45: Funktionale Beschreibung
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Funktionale Beschreibung Wenn der Wert der überwachten Menge die Aktivierungsschwelle für länger als das eingestellte Zeitintervall überschreitet, wird der Alarm ausgelöst. Auf die gleiche Weise wird der Alarm deaktiviert, wenn der Wert die Deaktivierungsschwelle überschreitet und für länger als das eingestellte Zeitintervall dort bleibt. - Seite 46 D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Impulsausgang An den Impulsausgängen sendet der Zähler eine bestimmte Anzahl von Impulsen (Impulsfrequenz) pro Kilowattstunde (kvarh für reaktive Impulsausgänge). Die Ausgänge können per Kommunikation oder per Alarm gesteuert werden. Die Anzahl der Impulse ist proportional zur Energie, die durch den Zähler fließt, und zur Impulslänge. Impulsfrequenz und Impulslänge können über die Tasten am Zähler oder via Kommunikation eingestellt werden.
-
Seite 47: Logs
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 7.5 Logs Der D13-Zähler enthält zwei Arten von verschiedenen Logs: • Ereignislog • Audit-Log Ereignislog Das Ereignislog enthält Fehler, Warnung und Alarm. Ereignislogseinträge können entweder per Kommunikation oder direkt in der Anzeige des Zählers abgelesen werden. Ein Maximum von 200 Logeinträgen kann im Ereignislog gespeichert werden. - Seite 48 D13 BEDIENUNGSANLEITUNG DES ZÄHLERS • Alarm • Alarm Strom L1 • Alarm Stromstärke L2 • Alarm Stromstärke L3 • Alarm Stromstärke neutral • Alarm Wirkleistung gesamt • Alarm Wirkleistung L1 • Alarm Wirkleistung L2 • Alarm Wirkleistung L3 • Alarm Blindleistung gesamt •...
-
Seite 49: Messmethoden
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 8 Messmethoden Dieses Kapitel enthält Informationen über die Messtheorie und die am häufigsten verwendeten Messmethoden. Die Informationen dienen zum besseren Verständnis der Zählerfunktion und/oder zur Auswahl der richtigen Messmethode. 8.1 Energie- und Leistungsmessung Wirkenergie Es ist einfach, die Notwendigkeit für ein Versorgungsunternehmen zur Messung der Wirkenergie zu verstehen, da die Information für eine korrekte Inrechnungstellung des Kunden erforderlich ist. -
Seite 50: Wirkleistung
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Wirkleistung Die Wirkleistung wird berechnet, indem kontinuierlich Momentaufnahmen der gemessenen Wirkenergie aufgenommen und die Energiezunahme durch die zwischen den Momentaufnahmen verstrichene Zeit geteilt wird. Siehe Formel unten, wobei Ek und Ek+1 zwei aufeinanderfolgende Momentaufnahmen der Wirkenergie sind und T die zwischen den Momentaufnahmen verstrichene Zeit ist, wobei T eine vollständige Anzahl von Netzleitungszyklen ist. -
Seite 51: Scheinleistung
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Scheinenergie Die Scheinenergie wird als Summe aller gemessenen Elemente als Produkt der Spannungs- und Stromeffektivwerte und der Effektivmesszeit T berechnet, die eine Anzahl vollständiger Netzleitungszyklen ist, siehe Formel unten. Somit wird sie von der Phasenverschiebung zwischen Strom und Spannung nicht beeinflusst. -
Seite 52: Phasenverschiebung
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Phasenverschiebung Eine Last, die sowohl Blindenergie als auch Wirkenergie verbraucht, kann in Wirk- und Blindkomponenten eingeteilt werden. Der Winkel zwischen dem Vektor der Scheinleistung (U*I) und der Wirkleistung- Komponente wird als Phasenverschiebungswinkel oder Leistungsfaktorwinkel bezeichnet. Die folgende Abbildung zeigt ein Vektordiagramm für eine Last mit einer Wirk- und einer Blindkomponente ohne Oberschwingungen. -
Seite 53: Die Vier Leistungsquadranten
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Die vier Leistungsquadranten Die Belastungsart kann geometrisch anhand von vier Quadranten dargestellt werden. Im ersten Quadranten ist die Last induktiv und wirkend, und es wird Energie zugeführt (es wird Energie vom Versorgungsunternehmen an den Verbraucher geliefert). Im zweiten Quadranten ist die Last kapazitiv, und es wird Wirkenergie abgeführt und Blindenergie zugeführt. -
Seite 54: Einphasenzähler
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 8.2 Einphasenzähler Einphasenzähler in einer 2-Draht-Installation In einer 2-Draht-Installation wird ein Einzelphasenzähler verwendet. Normalerweise sind die beiden Drähte eine Phasenspannung und der Nullleiter. Die von der Last verbrauchte Wirkenergie ist das Produkt der momentanen Spannung und des momentanen Stroms, die über die gewünschte Messperiode integriert wurden. -
Seite 55: Dreiphasenzähler (3-Draht)
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 8.3 Dreiphasenzähler (3-Draht) Der Dreiphasenzähler (3-Draht) wird in Installationen mit 3 Drähten verwendet, normalerweise eine 3-Phasen-Installation, die über keinen Nullleiter verfügt. Ein Dreiphasenzähler (3-Draht) kann unabhängig davon verwendet werden, ob die Last ausgewogen ist. In einem Dreiphasenzähler (3-Draht) wird die L2-Spannung als Spannungsreferenz verwendet, und die Spannungsdifferenz zwischen dieser Spannung und der L1- und L3-Spannung wird gemessen und mit dem jeweils entsprechenden Strom multipliziert. -
Seite 56: Dreiphasenzähler (3-Draht) In Einer 4-Draht-Installation
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS Dreiphasenzähler (3-Draht) in einer 4-Draht-Installation Der Dreiphasenzähler (3-Draht) kann auch in einer 4-Draht-Installation verwendet werden, wenn der Strom am Nullleiteranschluss null beträgt. Die Anwendung dieser Methode in einem System, das einen Nullleiterstrom ungleich null besitzt, verringert die Genauigkeit, kann aber bisweilen gerechtfertigt sein, wenn der Strom im Vergleich zu den Netzströmen gering ist oder wenn keine hohe Genauigkeit erforderlich ist. -
Seite 57: Wartung Und Instandhaltung
Dieses Produkt enthält keine Teile, die repariert oder ausgetauscht werden können. Ein defekter Zähler muss ersetzt werden. Wenn Sie Hilfe benötigen, wenden Sie sich bitte an ABB. Öffnen Sie das Zählergehäuse nicht und versuchen Sie nicht, Komponenten zu reparieren. Beim Öffnen des Zählers werden Genauigkeit und Kalibrierung ungültig. -
Seite 58: Reinigung
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS WARNING_I2_CONNECT, LOG_WARNING_I2_CONNECT COnnECt, I2 1017 WARNING_I3_CONNECT, LOG_WARNING_I3_CONNECT COnnECt, I3 1018 WARNING_PHASE1_CONNECTED_TO_NEUTRAL, LOG_WARNING_PHASE1_ tO_NEUt, PHASE1 1021 CONNECTED_TO_NEUTRAL WARNING_PHASE2_CONNECTED_TO_NEUTRAL, LOG_WARNING_PHASE2_ tO_NEUt, PHASE2 1022 CONNECTED_TO_NEUTRAL WARNING_PHASE3_CONNECTED_TO_NEUTRAL, LOG_WARNING_PHASE3_ tO_NEUt, PHASE3 1023 CONNECTED_TO_NEUTRAL WARNING_PULSES_MERGED_1, LOG_WARNING_PULSES_MERGED_1 MErgEd, PULSE1 1024 WARNING_PULSES_MERGED_2, LOG_WARNING_PULSES_MERGED_2 MErgEd, PULSE2 1025 WARNING_POWERFAIL, LOG_WARNING_POWERFAIL POWEr, FAIL... -
Seite 59: Kommunikationshandbuch
D13 BEDIENUNGSANLEITUNG DES ZÄHLERS 10 Kommunikationshandbuch 10.1 QR-Code D13 Kommunikationshandbuch... - Seite 60 ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 61 ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 62 ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 63 ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 64 ABB S.p.A. Electrification business Viale dell’Industria, 18 20009 Vittuone (MI) Italy new.abb.com/low-voltage...
