Monitoring system für überspannungsableiter

Werbung

SteckableiterXPOLIM®-D..PI-2XundXPOLIM®-D..PI-3
M12

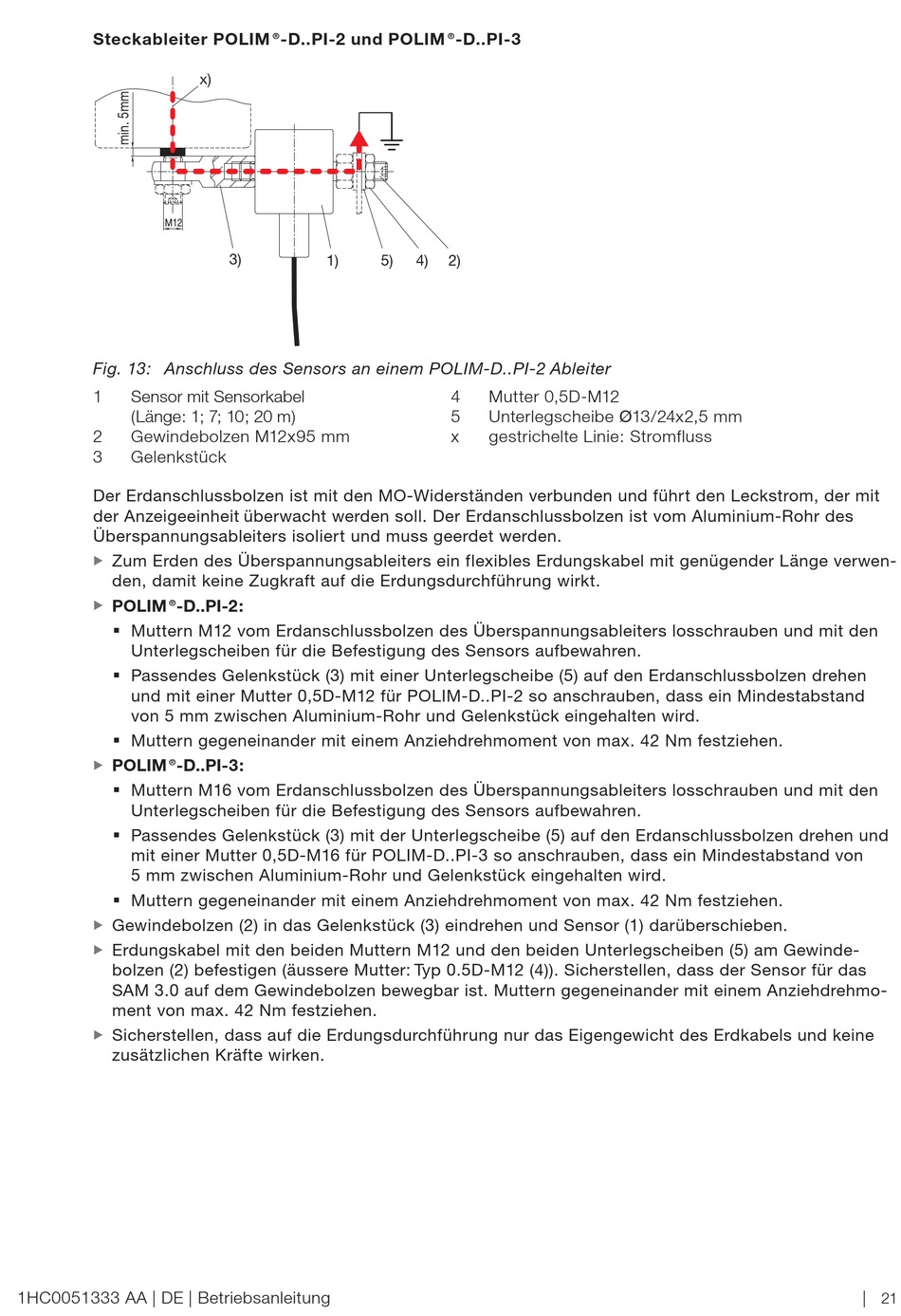

Fig. 13: Anschluss des Sensors an einem POLIM-D..PI-2 Ableiter
1
Sensor mit Sensorkabel
(Länge: 1; 7; 10; 20 m)
2
Gewindebolzen M12x95 mm
3
Gelenkstück
Der Erdanschlussbolzen ist mit den MO-Widerständen verbunden und führt den Leckstrom, der mit
der Anzeigeeinheit überwacht werden soll. Der Erdanschlussbolzen ist vom Aluminium-Rohr des
Überspannungsableiters isoliert und muss geerdet werden.
Zum Erden des Überspannungsableiters ein flexibles Erdungskabel mit genügender Länge verwen-
X
X
den, damit keine Zugkraft auf die Erdungsdurchführung wirkt.
POLIM®-D..PI-2:X
X
X
ƒ Muttern M12 vom Erdanschlussbolzen des Überspannungsableiters losschrauben und mit den
Unterlegscheiben für die Befestigung des Sensors aufbewahren.
ƒ Passendes Gelenkstück (3) mit einer Unterlegscheibe (5) auf den Erdanschlussbolzen drehen
und mit einer Mutter 0,5D-M12 für POLIM-D..PI-2 so anschrauben, dass ein Mindestabstand
von 5 mm zwischen Aluminium-Rohr und Gelenkstück eingehalten wird.
ƒ Muttern gegeneinander mit einem Anziehdrehmoment von max. 42 Nm festziehen.
POLIM®-D..PI-3:X
X
X
ƒ Muttern M16 vom Erdanschlussbolzen des Überspannungsableiters losschrauben und mit den
Unterlegscheiben für die Befestigung des Sensors aufbewahren.
ƒ Passendes Gelenkstück (3) mit der Unterlegscheibe (5) auf den Erdanschlussbolzen drehen und
mit einer Mutter 0,5D-M16 für POLIM-D..PI-3 so anschrauben, dass ein Mindestabstand von
5 mm zwischen Aluminium-Rohr und Gelenkstück eingehalten wird.
ƒ Muttern gegeneinander mit einem Anziehdrehmoment von max. 42 Nm festziehen.
Gewindebolzen (2) in das Gelenkstück (3) eindrehen und Sensor (1) darüberschieben.
X
X
Erdungskabel mit den beiden Muttern M12 und den beiden Unterlegscheiben (5) am Gewinde-
X
X
bolzen (2) befestigen (äussere Mutter: Typ 0.5D-M12 (4)). Sicherstellen, dass der Sensor für das
SAM 3.0 auf dem Gewindebolzen bewegbar ist. Muttern gegeneinander mit einem Anziehdrehmo-
ment von max. 42 Nm festziehen.
Sicherstellen, dass auf die Erdungsdurchführung nur das Eigengewicht des Erdkabels und keine
X
X
zusätzlichen Kräfte wirken.
1HC0051333 AA | DE | Betriebsanleitung
x)
3)
1)
5)
4)
2)
4
Mutter 0,5D-M12
5
Unterlegscheibe Ø13/24x2,5 mm
x
gestrichelte Linie: Stromfluss
|
21
