ABMESSUNGEN UND GEwICHTE

3.3.5 Schaltschrankeinbau

Verlustleistung zur Schaltschrankauslegung
Auslastung kann hier ein geringerer Wert angesetzt werden.
Einbauabstände
A
D
B

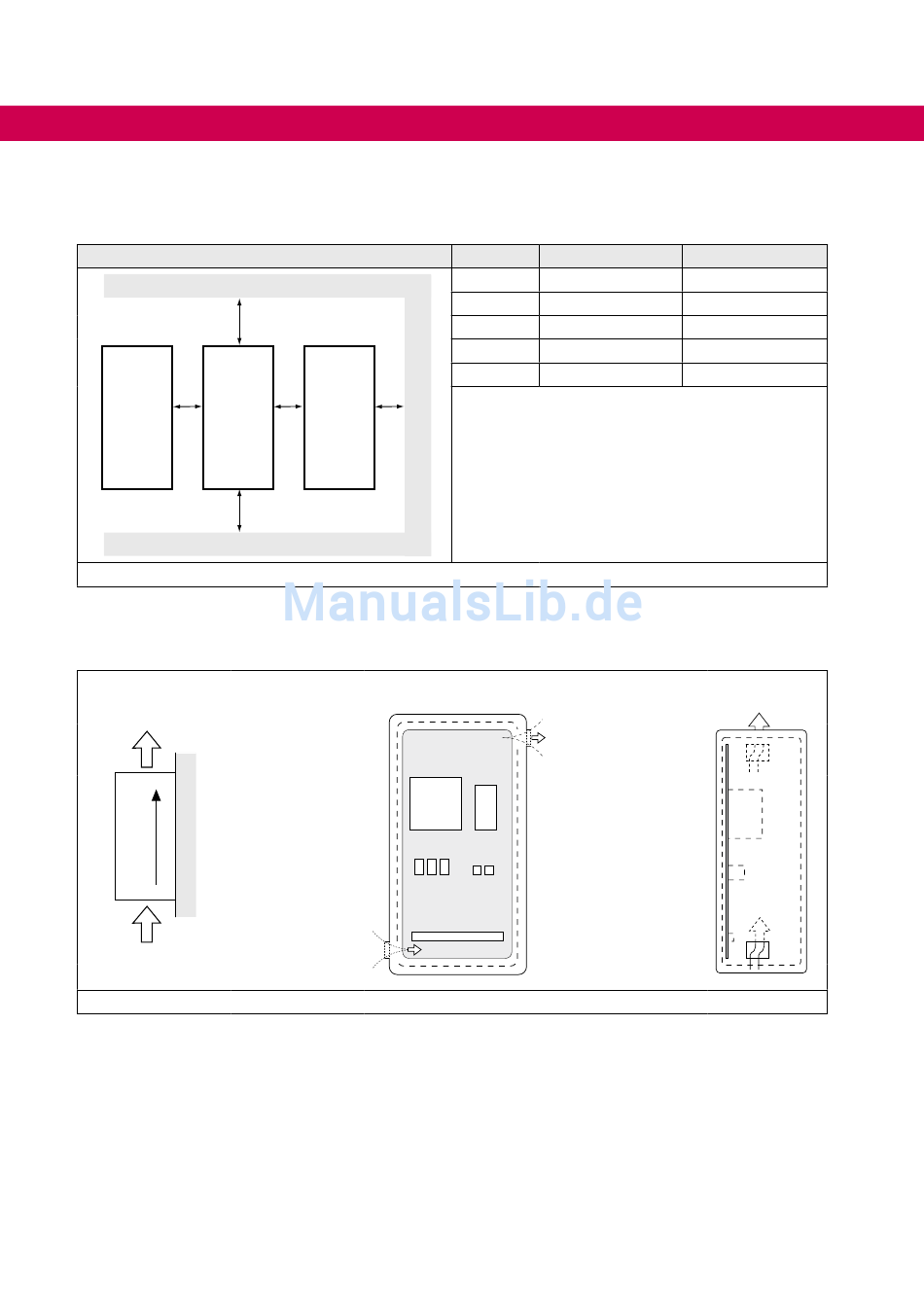

Abbildung 8: Einbauabstände
Wenn konstruktionsbedingt nicht auf eine Innenraumlüftung des Schaltschrankes ver-
zichtet werden kann, muss durch entsprechende Filter der Ansaugung von Fremdkör-
pern entgegen gewirkt werden.
Richtung des Luft-
stromes
Kühlmitteleintritt
Abbildung 9: Schaltschranklüftung
42
C
D
Front- und Seitenansicht der Kühlmittelöffnungen
=> 3.2.5 Abhängig von der Betriebsart /
Maß Abstand in mm
A 150
B 100
C 30
D 0
X 50
1)
1)
Abstand zu vorgelagerten Bedienelementen in der
Schaltschranktür.
Kühlmittelaustritt
Abstand in inch
6
4
1,2
0
2
