Etikettenrolle im Spendemodus einlegen
HINWEIS!
Da durch elektrostatische Entladung die dünne Beschichtung des Thermodruckkopfes oder andere elektronische
Teile beschädigt werden können, sollte das Etikettenmaterial antistatisch sein. Die Verwendung falscher Materialien
kann zu Fehlfunktionen des Druckers führen und die Garantie erlöschen lassen.
J
I
H
G
F E D
Etikettenrolle im Durchlaufmodus einlegen
E
D
C B A
C B A
Deutsch
•

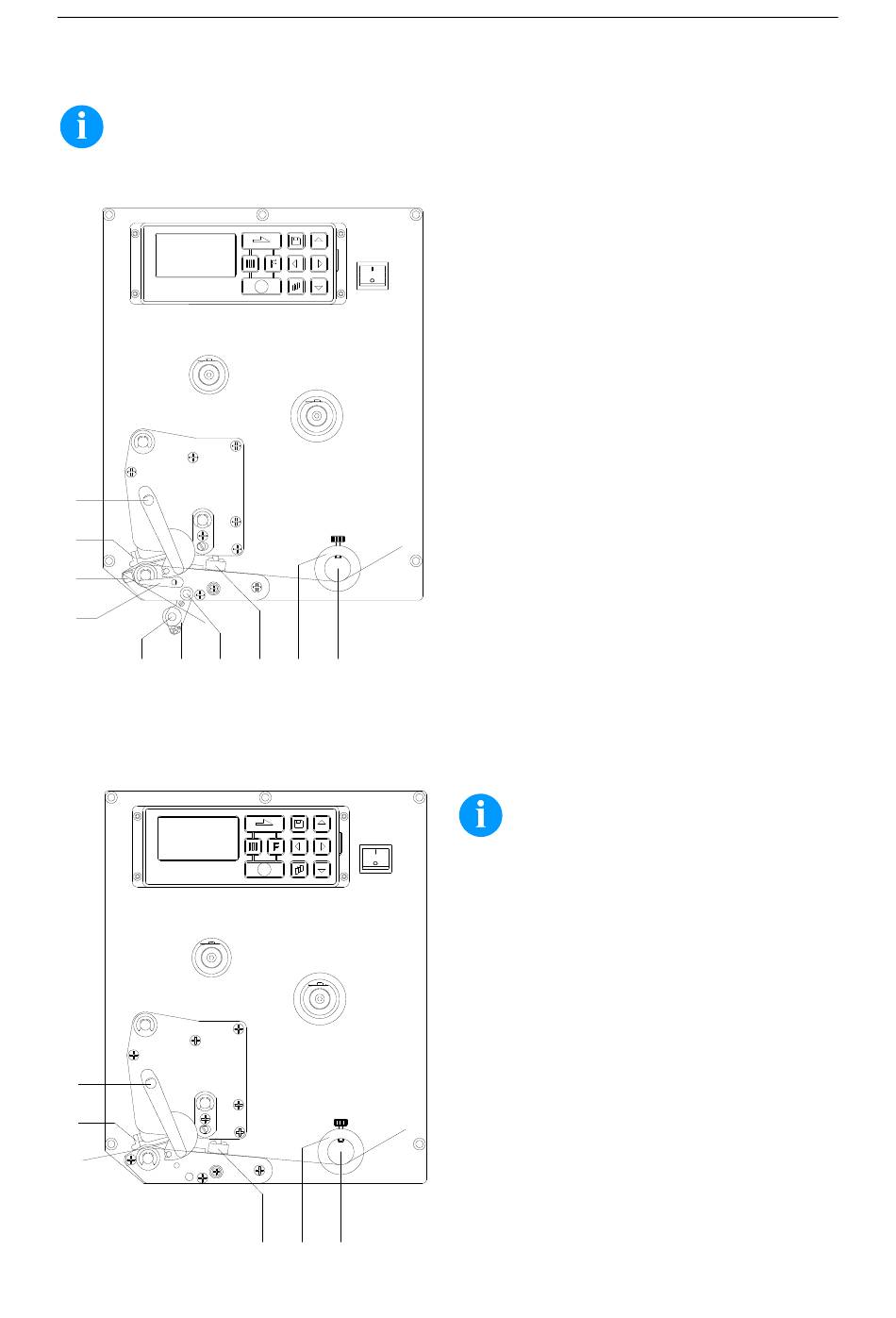

Deckel des Druckmoduls öffnen.
•
Roten Andruckhebel (J) gegen den Uhrzeigersinn drehen,
um Druckkopf (I) aufzuklappen.
•
Etikettenmaterial (Mindesthöhe = 15 mm) unterhalb der
Etikettenführung (A) und des Druckkopfs (I)
hindurchführen.
Darauf achten, dass das Material durch die Lichtschranke
(C) läuft.
•
Roten Andruckhebel (J) bis er einrastet im Uhrzeigersinn
drehen, um den Druckkopf (I) anzuklappen.
•
Stellringe (B) der Etikettenführung auf die Materialbreite
ausrichten.
•
Spendewippe (E) nach unten wegklappen, durch Drehen
des Rasthebels (G) im Uhrzeigersinn nach oben.
•
Einige Etiketten vom Trägermaterial abziehen und
Trägermaterial über die Spendekante (H) und zwischen der
geriffelten Kunststoffwalze (F) und der Welle der
Spendewippe (D) durchführen.
•
Spendewippe (D) wieder nach oben drücken und einrasten.
•
Trägermaterial nach hinten führen und an der
Aufwickelvorrichtung befestigen.
•
Offsetwert im Menüpunkt Dispenser I/O (Spende I/O)
eingeben.
•
Deckel des Druckmoduls wieder schließen.
HINWEIS!
Da durch elektrostatische Entladung die dünne
Beschichtung des Thermodruckkopfes oder
andere elektronische Teile beschädigt werden
können, sollte das Etikettenmaterial antistatisch
sein. Die Verwendung falscher Materialien kann
zu Fehlfunktionen des Druckers führen und die
Garantie erlöschen lassen.
•
Deckel des Druckmoduls öffnen.
•
Roten Andruckhebel (E) gegen den Uhrzeigersinn
drehen, um Druckkopf (D) aufzuklappen.
•
Etikettenmaterial unterhalb der Etikettenführung (A)
hindurchführen.
Darauf achten, dass das Material durch die Lichtschranke
(C) läuft.
•
Roten Andruckhebel (E) bis er einrastet im Uhrzeigersinn
drehen, um den Druckkopf (D) anzuklappen.
•
Stellringe (B) der Etikettenführung auf die Materialbreite
ausrichten.
•
Deckel des Druckmoduls wieder schließen.
