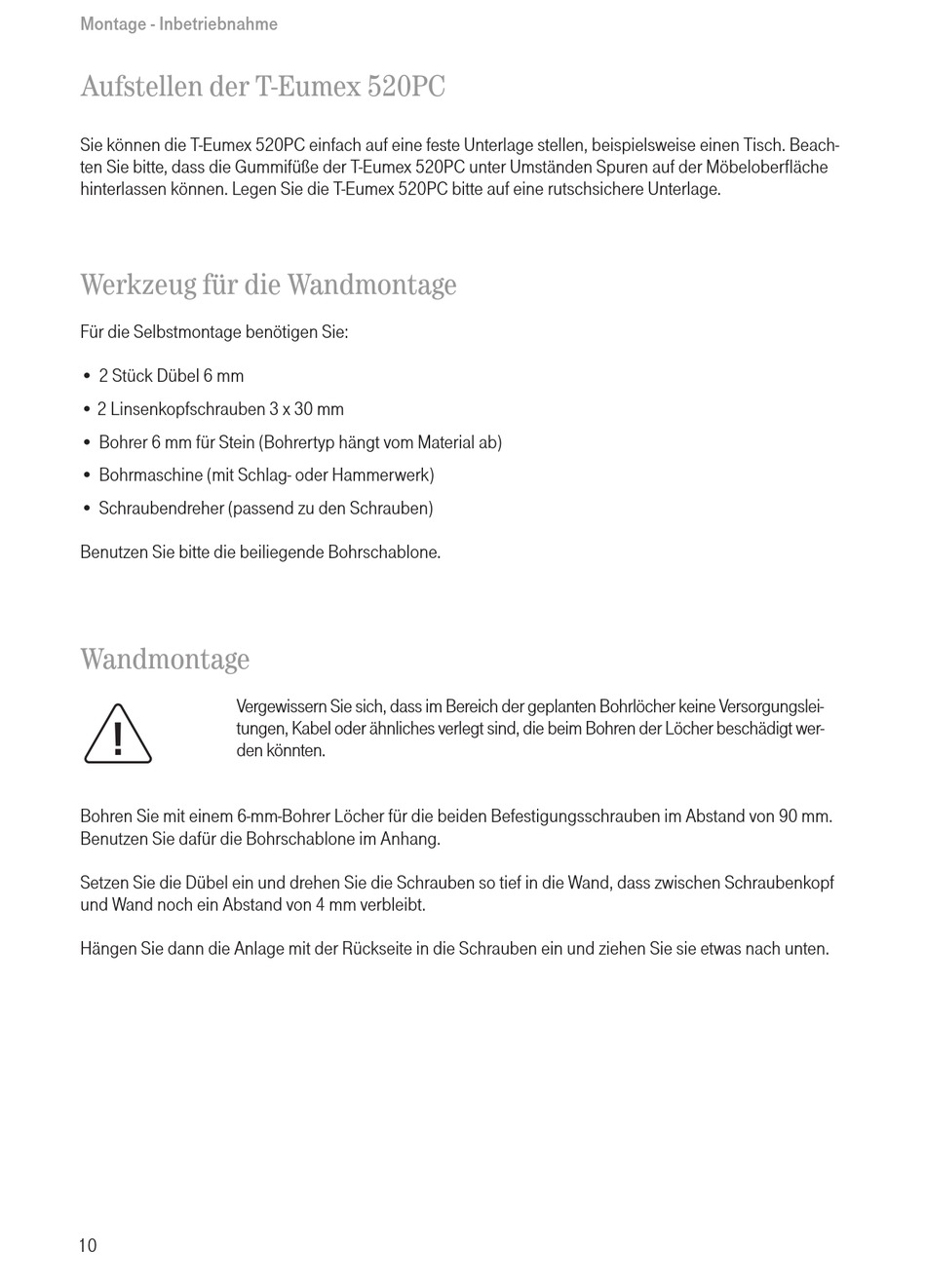

Montage - Inbetriebnahme
Aufstellen der T-Eumex 520PC
Sie können die T-Eumex 520PC einfach auf eine feste Unterlage stellen, beispielsweise einen Tisch. Beach-
ten Sie bitte, dass die Gummifüße der T-Eumex 520PC unter Umständen Spuren auf der Möbeloberfläche
hinterlassen können. Legen Sie die T-Eumex 520PC bitte auf eine rutschsichere Unterlage.
Werkzeug für die Wandmontage
Für die Selbstmontage benötigen Sie:
• 2 Stück Dübel 6 mm
• 2 Linsenkopfschrauben 3 x 30 mm
• Bohrer 6 mm für Stein (Bohrertyp hängt vom Material ab)
• Bohrmaschine (mit Schlag- oder Hammerwerk)
• Schraubendreher (passend zu den Schrauben)
Benutzen Sie bitte die beiliegende Bohrschablone.
Wandmontage
Vergewissern Sie sich, dass im Bereich der geplanten Bohrlöcher keine Versorgungslei-
a
tungen, Kabel oder ähnliches verlegt sind, die beim Bohren der Löcher beschädigt wer-
den könnten.
Bohren Sie mit einem 6-mm-Bohrer Löcher für die beiden Befestigungsschrauben im Abstand von 90 mm.
Benutzen Sie dafür die Bohrschablone im Anhang.
Setzen Sie die Dübel ein und drehen Sie die Schrauben so tief in die Wand, dass zwischen Schraubenkopf
und Wand noch ein Abstand von 4 mm verbleibt.
Hängen Sie dann die Anlage mit der Rückseite in die Schrauben ein und ziehen Sie sie etwas nach unten.
10
