Montage

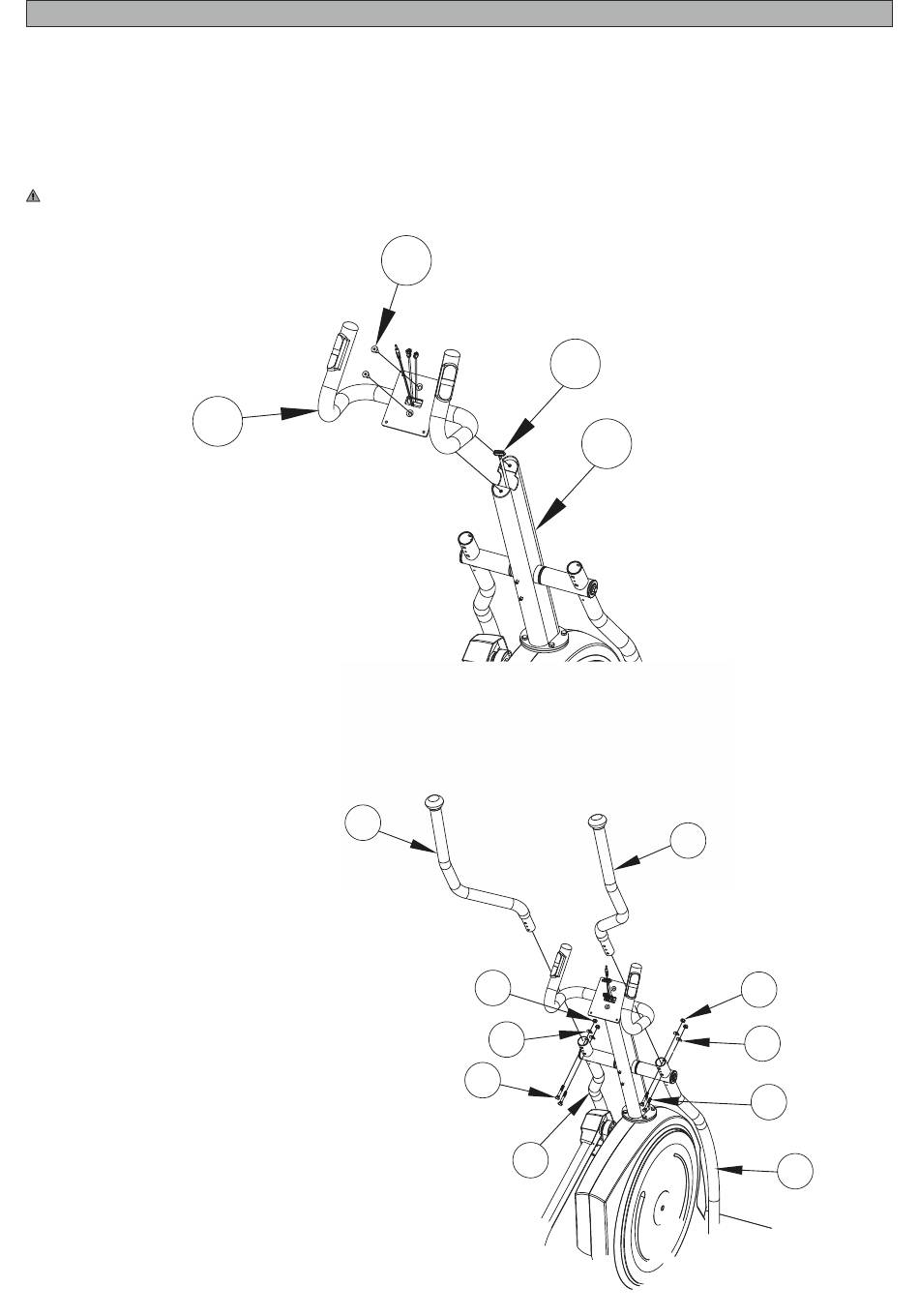

Schritt 8: Montage des festen Handgriffs
Führen Sie das Kabel (D04), das oben aus dem Lenkerschaft (A02) ragt, sowie die Kabel des Handgriffes
(A15) durch die Öffnung in der Cockpithalteplatte des festen Handgriffs (A15).
Ziehen Sie die Kabelenden nur soweit heraus, wie es nötig ist um sie mit dem Cockpit zu verbinden.
Befestigen Sie dann den festen Handgriff (A15) mit zwei Innensechskantschraube M8x25 (7A) am oberen
Ende des Lenkerschaftes (A02).
ACHTUNG:
Achten Sie unbedingt darauf, dass Sie bei der Montage des festen Handgriffs die Kabel nicht quetschen oder
beschädigen.
7A
D04
A15
A02
Schritt 9: Montage der Pendelhandgriffe
Setzen Sie den linken Handhebel (A13) in die Aufnahme des linken Pendelrohres (A03) und den rechten
Handhebel (A14) in die Aufnahme des rechten Pendelrohres (A04).
Beide Handhebel sind durch entsprechende Aufkleber markiert und somit leicht zu identifizieren.
Befestigen sie dann die Handhebel mit je zwei Schlossschrauben M8x50 (1A), zwei Wellenscheiben M8 (4A)
und zwei Sicherungsmuttern M8 (3A).
A13
A14
3A
3A
4A
4A
1A
1A
A03
A04
10
