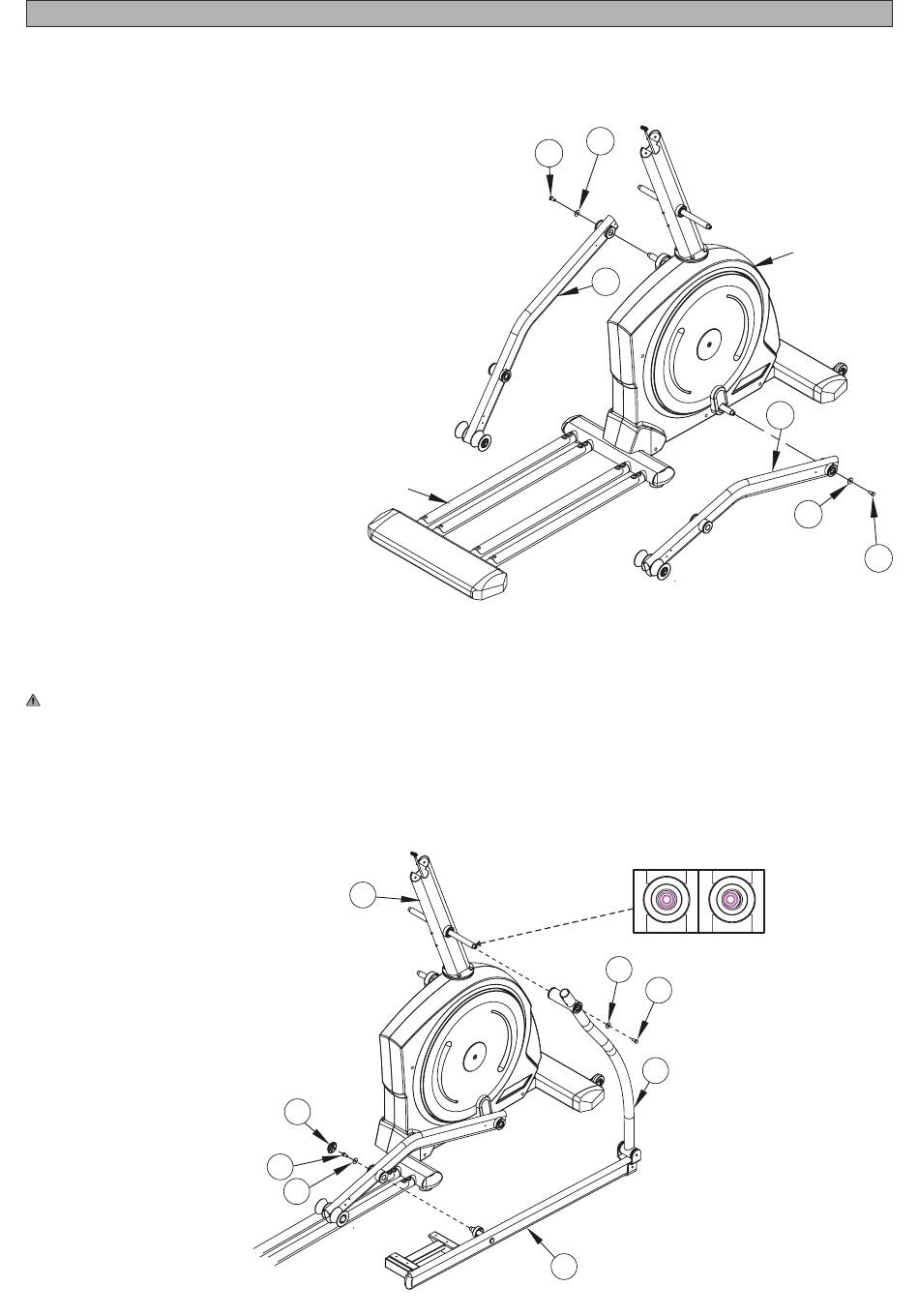

Schritt 5.2: Montage der Führungsrohre
Schieben Sie die vordere Aufnahme des rechten Führungsrohrs (A08) auf die kleine Achse an der rechten
Antriebsscheibe des Basisrahmens und setzen Sie die Gleitrollen auf den beiden rechten Schienen des Gleitrahmens
ein. Befestigen Sie das rechten Führungsrohrs (A08) mit einer Sechskantschraube M8x16 (B32) und einer
Unterlegscheibe 5/16" (B33).
Verfahren Sie nun ebenso mit dem linken Führungsrohr (A07).
Schritt 5.3: Montage der Pendel-/Pedalrohe
Nehmen Sie das rechte Pendel- und Pedalrohr (A04/A06) die Sie bei Schritt 5.1 miteinander verbunden haben.
Setzen Sie die Führungsbuchse des Pendelrohrs (A04) an der rechten Querachse des Lenkerschaftes (A02) und die
hintere Achse des Pedalrohrs (A06) an der Führungsbuchse des rechten Führungsrohrs ( A08) ein.
Achtung:
Achten Sie beim Einsetzen des Pendelrohrs (A04) unbedingt darauf, dass die Querachse des Lenkerschaftes (A02) mittig
sitzt - siehe Abbildung 1.
Befestigen Sie das Pedalrohr mit einer Sechskantschraube M8x16 (B32) und einer Unterlegscheibe 5/16" (7B).
Befestigen Sie das Führungsrohr (A06) ebenfalls mit einer Sechskantschraube M8x16 (B32) und einer Unterlegscheibe
5/16" (7B). Drücken Sie zum Abschluss die runde Schraubenabdeckung (C11) auf die Sechskantschraube M8x16 (B32).
Verfahren Sie nun ebenso mit dem linken Pendel- und Pedalrohr (A03/A05)
Montage
Gleitrahmen
A02
C1
2B
7B
7B
2B
A07
7B
A06
8
Basisrahmen
A08
7B
Abbildung 1
Richtig
Falsch
2B
A04
2B
