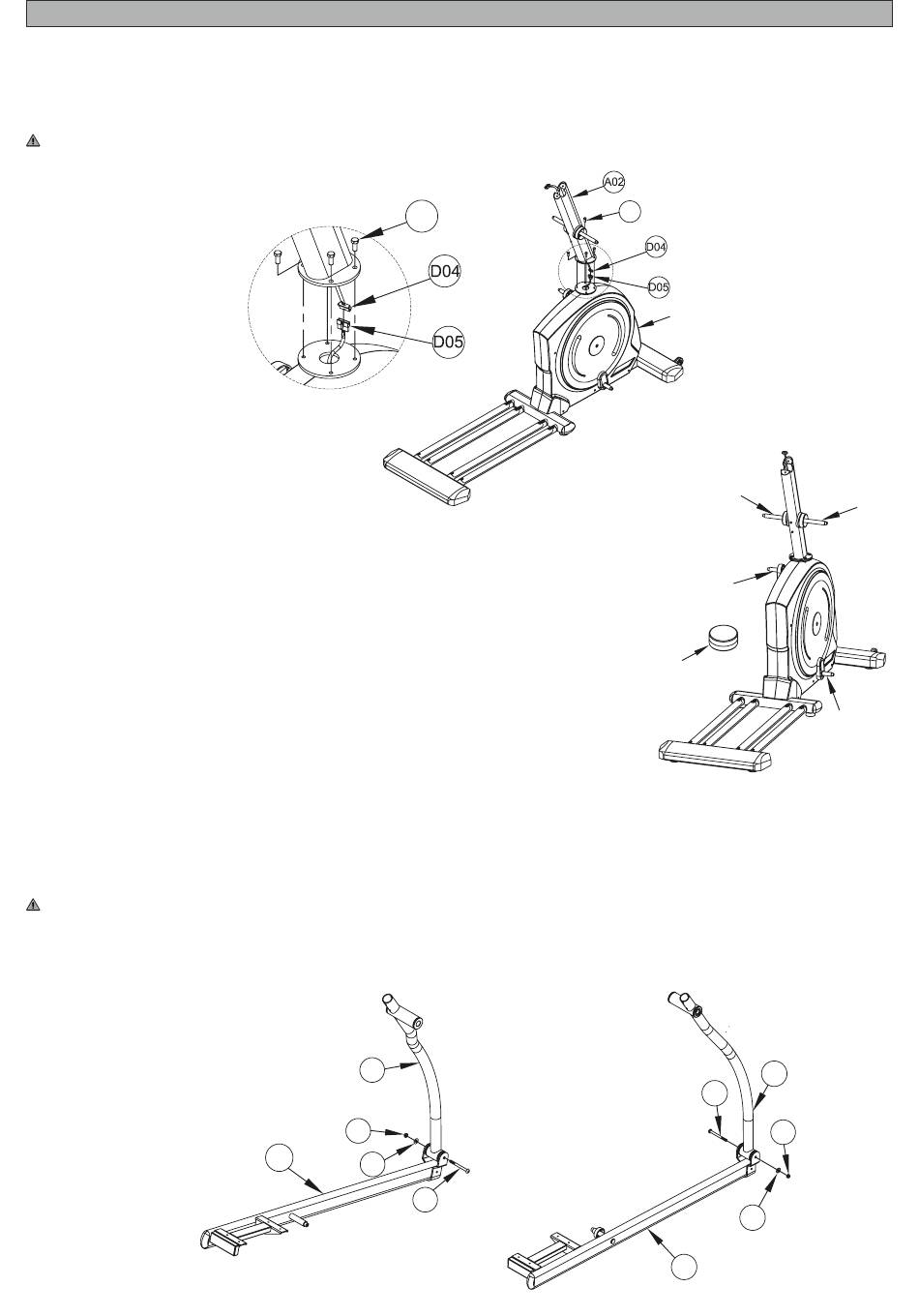

Schritt 3: Montage des Lenkerschaftes
Verbinden Sie das Kabel (D04), das unten aus dem Lenkerschaft (A02) ragt, mit dem Kabel (D05), das aus
derAufnahme des Basisrahmens ragt.
Befestigen Sie dann den Lenkerschaft (A02) mit vier Sechskantschrauben M8x20 (3B) am Basisrahmen.
ACHTUNG:
Achten Sie unbedingt darauf, dass Sie bei der Montage des Lenkerschaftes die Kabel (D04/D05) nicht
quetschen oder beschädigen
Schritt 4: Fetten der Achsen
Fetten Sie die, in der Zeichnung markierten Achsen am Lenkerschaft
(A02) und am Basisrahmen (A01).
Verwenden Sie hierzu das im Lieferumfang enthaltene Schmiermittel.
Gerne können Sie auch ein handelsübliches Mehrzweckfett verwenden.
Schritt 5: Montage der Pendel-, Pedal- und Führungsrohre
Schritt 5.1: Montage der Pendelrohre an den Pedalrohren
Verbinden Sie die unter Aufnahme des rechten Pendelrohrs (A04) mit der vorderen Aufnahme des rechten Pedalrohrs
(A06).
Verwenden Sie hierzu eine Innensechskantschraube M8x92 (1B), eine Unterlegscheibe 5x16" (7B) und eine
Sicherungsmutter M8 (5B). Diese Verbindung wird Knickgelenk genannt.
Achtung:
Ziehen Sie die Sicherungsmutter M8 (5B) nicht zu fest an. Prüfen Sie, dass die Mutter fest sitzt, sich aber das
Knickgelenk aber leichtgängig bewegen lässt.
Verfahren Sie nun ebenso mit dem linken Pendelrohr (A03) und Pedalrohr (A05).
Montage
Montage
3B
A03
5B
A05
7B
1B
3B
Schmiermittel
7
Basisrahmen
Achse
Achse
Achse
A04
1B
5B
7B
A06
Achse
