4.5.5 w
irksinn

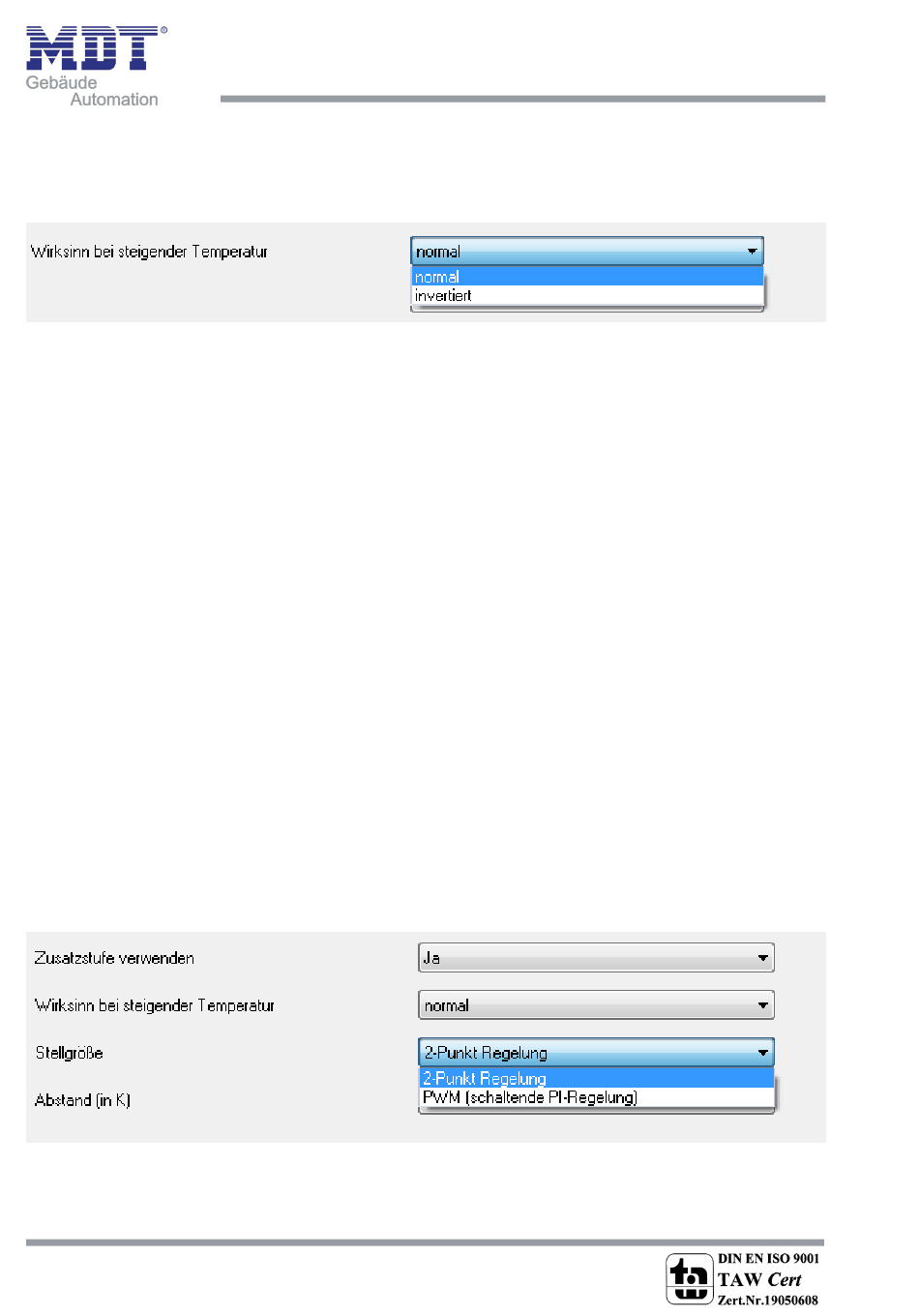

Das nachfolgende Bild zeigt die Einstellungen für den Wirksinn bei steigender
Temperatur:
Bild 27: Einstellungen Wirksinn
Der Wirksinn des Reglers beschreibt das Verhalten der Stellgröße auf eine Änderung der
Regeldifferenz, bei steigender Temperatur . Die Stellgröße kann normales Regelverhalten
auf eine steigende Temperatur aufweisen oder invertiertes Regelverhalten . Der Wirksinn
ist für alle Einstellungen der Stellgröße(PI-Regelung; PWM; 2 Punkt) verfügbar .
Eine invertierte Stellgröße dient bei der PWM- und der 2-Punkt-Regelung zur Anpassung
an stromlos geöffnete Ventile . Für die einzelnen Regler bedeutet eine invertierte
Stellgröße, bei Reglerart Heizen, folgendes:
•
PI-Regler
Die Stellgröße nimmt bei zunehmender Regeldifferenz ab und bei abnehmender
Regeldifferenz zu .
•
PWM-Regler
Das Verhältnis der Einschaltdauer zum gesamten PWM-Zyklus wird bei steigender
Temperatur größer und bei fallender kleiner .
•
2-Punkt Regler
Der Regler schaltet sich am eigentlichen Ausschaltpunkt an und am eigentlichen
Einschaltpunkt aus .
Eine grafische Anschauung der Auswirkungen des Wirksinns auf die Regler befindet sich
im Anhang (7 .5) .
4.5.6 z
usAtzstufe
Das nachfolgende Bild zeigt die Einstellmöglichkeiten für eine mögliche Zusatzstufe:
Bild 28: Einstellungen Zusatzstufe
