T
h
T
scn-rT1
echnisches
andbuch
emperaTurregler
7.4.3 pwm (
pi-r
)
schAltende
eGelunG
Die PWM Regelung, Puls Weiten Modulation Regelung, verfügt ebenfalls über eine
stetige PI-Regelung . Allerdings wird bei einer PWM-Regelung das Ausgangssignal
(0-100% oder in KNX 0-255) der PI-Regelung nicht an die Stellgröße weitergegeben,
sondern nur intern verarbeitet . Aus dem Ausgangssignal der PI-Regelung wandelt die
PWM Regelung anschließend die Stellgröße in einen Ein- und Ausschaltimpuls um . Dieser
Ein- Ausschaltimpuls hat dabei jedoch nicht, wie die 2-Punkt Regelung einen festen
Ein- und Ausschaltpunkt, sondern die Länge der Impulse werden anhand der von der
PI-Regelung berechneten Stellgröße ermittelt . Je größer dabei die berechnete Stellgröße
der PI-Regelung ist, je größer wird auch das Verhältnis von Ein- zu Ausschaltzeit . Das
Kommunikationsobjekt der Stellgröße ist somit ein 1 Bit Objekt .

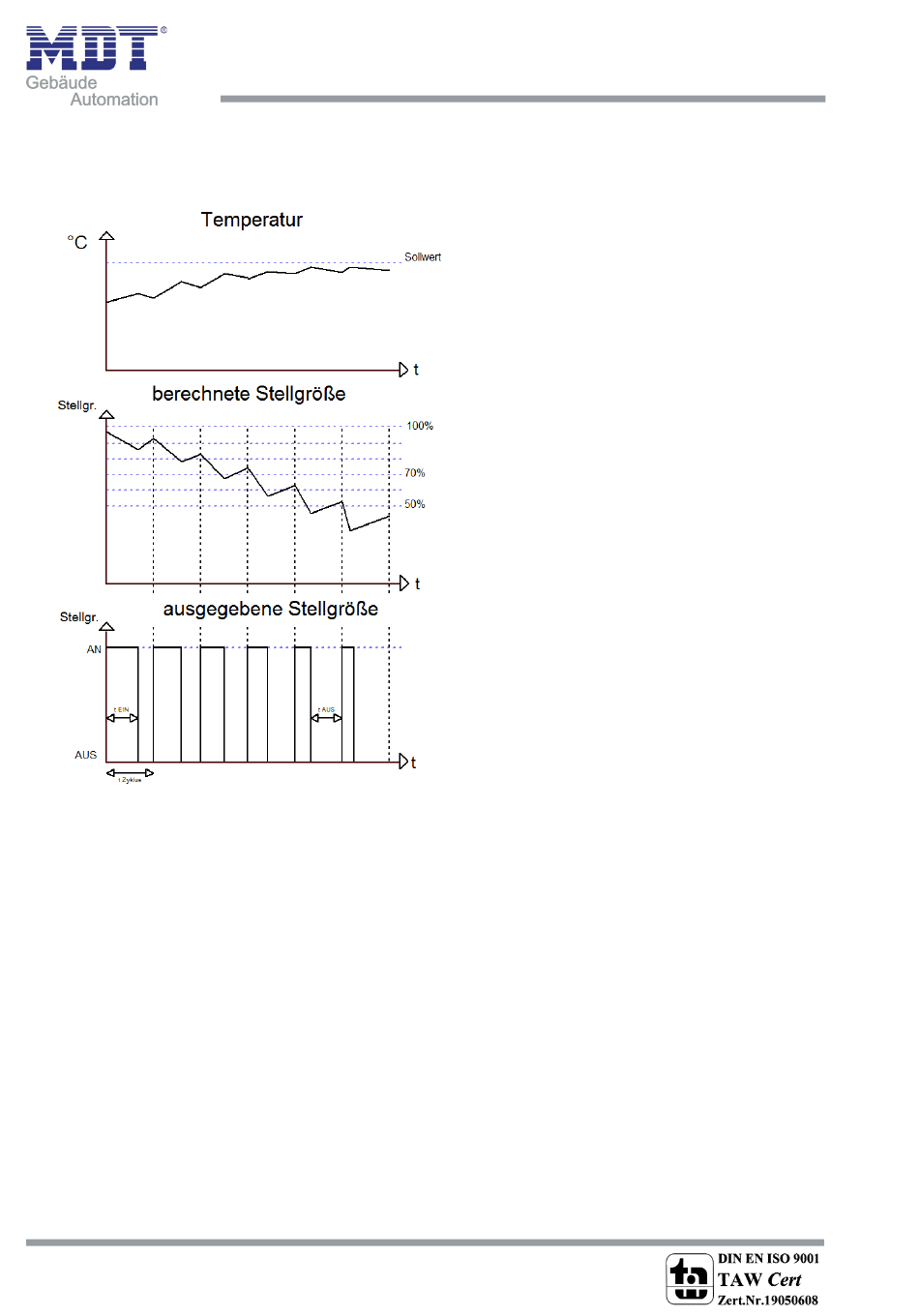

Bei der PWM Regelung kann die Zykluszeit frei parametriert werden . Als Zykluszeit wird
die Zeit bezeichnet, welche ein Zyklus, also die Dauer eines Ein- und Ausschaltimpulses
zusammen, umfasst (siehe Grafik vorherige Seite). Die Dauer des Einschaltimpulses
berechnet sich dabei aus dem Produkt von berechneter Stellgröße und Zykluszeit, z .B .
bei einer Zykluszeit von 10min und einer berechneten Stellgröße von 70% beträgt der
Einschaltimpuls: 0,7*10 min=7 min .
MDT technologies GmbH, Geschäftsbereich Gebäudeautomaton
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
E-Mail: automation@mdt.de
www.mdtautomation.de
•
•
•
-- Seite 60 --
Edition: 0910
