Sollwertänderung . Sobald der Wert innerhalb der Führungsgröße (also zwischen w
w
) liegt wird der Sollwert abgesenkt oder angehoben .
min
Die nachfolgenden Grafiken sollen den Einfluss der Führungsgröße auf den Sollwert
verdeutlichen: (Xsoll=neuer Sollwert; Xbasis=Basis Sollwert)

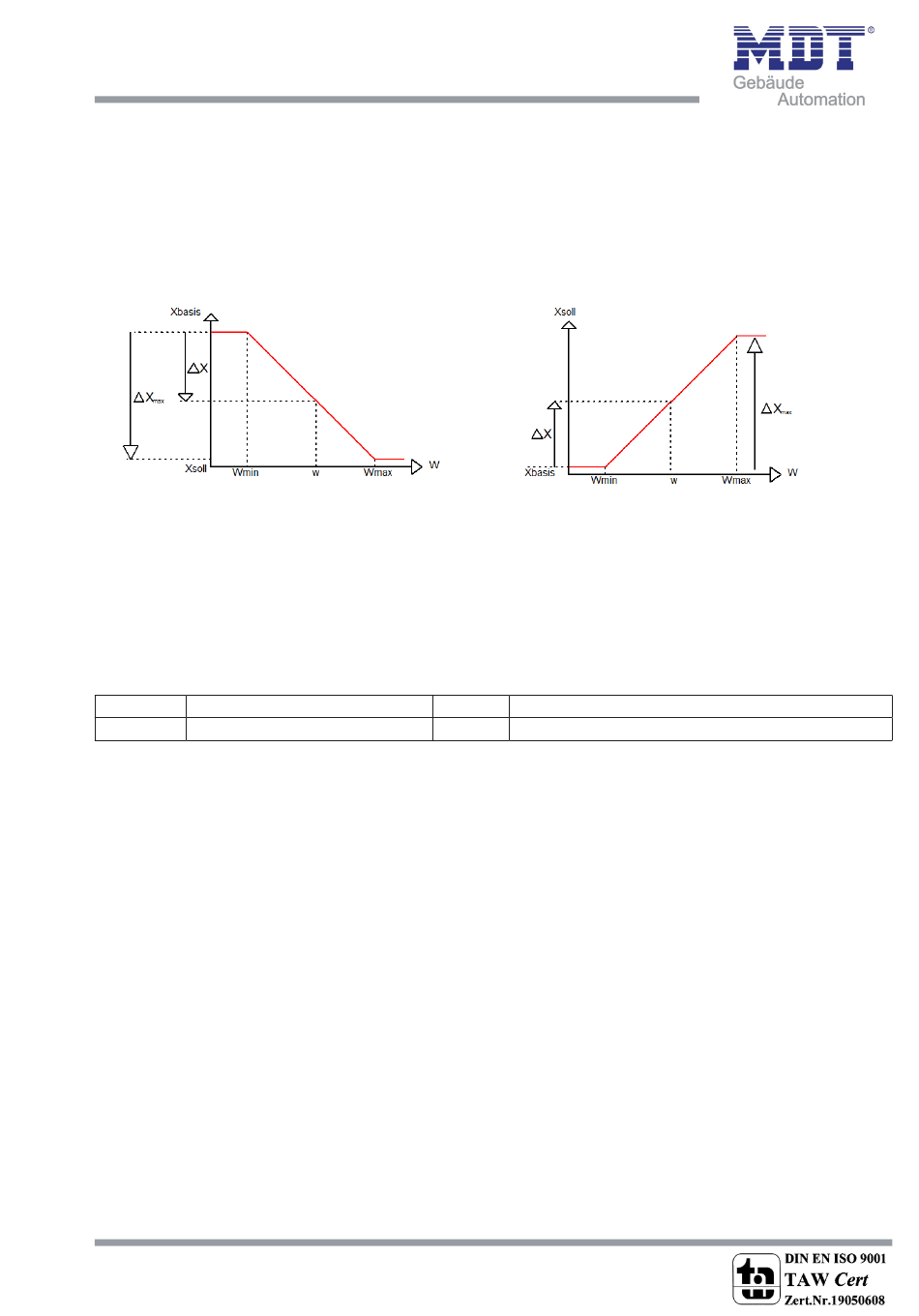

Bild 19: Beispiel Führung Absenkung
Mit dem Kommunikationsobjekt der Führungsgröße kann die aktuelle Temperatur des
externen Sensors ausgelesen werden . Das Kommunikationsobjekt muss zu Aktivierung
der Führung nicht mit dem Kommunikationsobjekt der Sollwerte verknüpft werden,
sondern dient lediglich der Abfrage der Führungstemperatur .
Die Tabelle zeigt das dazugehörige Kommunikationsobjekt:
Nummer
Name
20
Führungsgröße
Tabelle 33: Kommunikationsobjekte Führung
Beispiel für die Anwendung:
Für die Temperaturregelung eines Raums soll der Sollwert (22°C) so angehoben werden,
dass in einem Außentemperaturbereich von 28°C bis 38°C der Temperaturunterschied
zwischen Außen- und Innentemperatur nicht größer als 6K wird .
vorzunehmende Einstellungen:
Basis Komfortwert: 22°C
Führung: aktiv
Führungsgröße Minimum: 28 °C
Führungsgröße Maximum: 38°C
Sollwertänderung bei max . Führungsgröße: 10°C
Würde die Außentemperatur nun auf einen Wert von 32°C steigen so würde der Sollwert
um folgenden Wert angehoben: ∆X = 10°C * [(32°C-28°C)/(38°C–28°C)] = 4°C
Folglich würde sich ein neuer Sollwert von 22°C+4°C=26°C ergeben .
Erreicht die Außentemperatur den eingestellten Höchstwert von 38°C, so würde der
Sollwert 32°C betragen und sich bei weiter steigender Temperatur nicht mehr erhöhen .
