T
h
T
scn-rT1
echnisches
andbuch
emperaTurregler
3 k
ommunikAtionsobjekte
3.1. A
llGemein
Die Kommunikationsobjekte werden je nach verwendeter Parametrierung ein- oder
ausgeblendet . Es können nur Kommunikationsobjekte in Gruppenadressen eingebunden
werden, welche in der Parametrierung aktiviert wurden . Die Nummerierung der
Kommunikationsobjekte geschieht automatisch und wird vorgegeben . Die Größe der
Kommunikationsobjekte hängt von der Anwendung ab und ist voreingestellt .
Es können nur Kommunikationsobjekte gleicher Größe in den Gruppenadressen
miteinander verknüpft werden . Kommunikationsobjekte, welche Informationen
über aktuelle Temperaturen enthalten, sind 2 Byte-Objekte . Die Größe des
Kommunikationsobjektes des Stellwertes ist von dem verwendeten Regler abhängig . Der
2 Punkt-Regler als auch der PWM-Regler arbeiten mit einem 1 Bit Objekt, wohingegen
der PI-Regler mit einem 1 Byte-Objekt arbeitet . Die Alarme, Meldungen und die
Kommunikationsobjekte zur Umschaltung zwischen den Betriebsraten sind 1 Bit-Objekte .
Diese können über normale Schaltfunktionen, z .B . eines Binäreingangs, angesteuert
werden . Die Betriebsartenumschaltung kann auch über ein 1 Byte-Objekt erfolgen . Hierzu
gibt es 2 Statusobjekte die den aktuellen Zustand des Reglers anzeigen, das 1 Byte
HVAC- und das 2 Byte RHCC- Objekt .

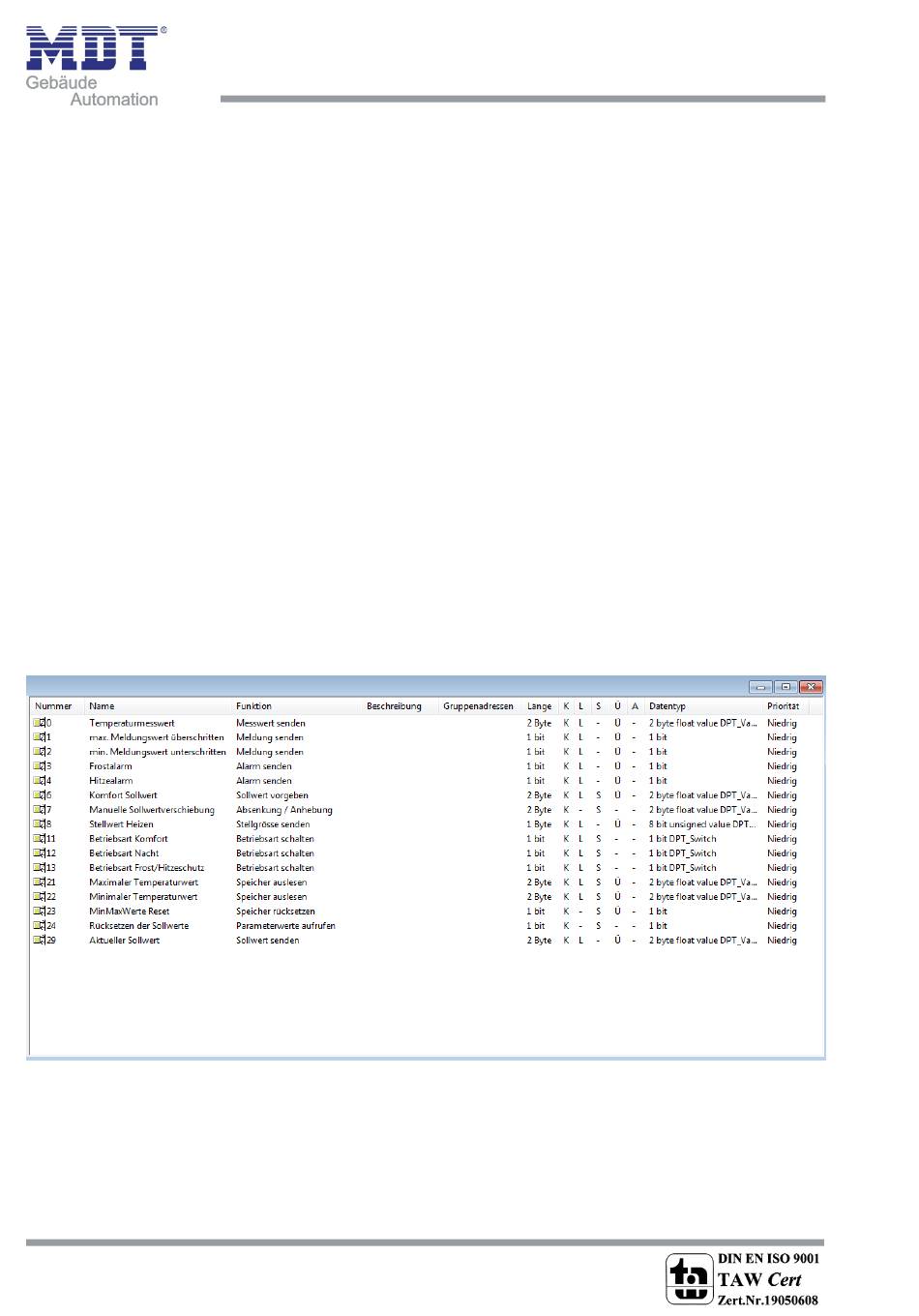

Das nachfolgende Bild zeigt ein Beispiel für angezeigte Kommunikationsobjekte:
Bild 5: Beispiel Kommunikationsobjekte
MDT technologies GmbH, Geschäftsbereich Gebäudeautomaton
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
E-Mail: automation@mdt.de
www.mdtautomation.de
•
•
•
-- Seite 10 --
Edition: 0910
