Das DPT RHCC Status Kommunikationsobjekt ist ein zusätzliches 2 Byte Statusobjekt .
Es enthält zusätzliche Statusmeldungen . Auch hier werden wieder genau wie beim
HVAC Objekt die Hex-Werte bei mehreren Meldungen addiert und der addierte
Wert ausgegeben . Die nachfolgende Tabelle zeigt die zu den einzelnen Meldungen
zugehörigen Hex-Werte:
Bit
DPT RHCC Status
0
Fehler Messsensor
7
Heizen/Kühlen
13
Frostalarm
14
Hitzealarm
Tabelle 23: Hex-Werte DPT RHCC Status (ab Version 1 .2)
Der Regler reagiert immer auf den zuletzt gesendeten Wert . Wurde z .B . zuletzt
eine Betriebsart über einen 1 Bit Befehl ausgewählt, so reagiert der Regler auf die
Umschaltung über 1Bit . Wurde zuletzt ein Hex-Wert über das 1 Byte- Objekt gesendet, so
reagiert der Regler auf die Umschaltung über 1 Byte . Die Kommunikationsobjekte für die
Betriebsartenumschaltung sind in nachfolgender Tabelle dargestellt . Die ersten 3 Objekte
sind für die 1 Bit Umschaltung, die letzten 3 Objekte für die 1 Byte Umschaltung:
Nummer
Name
11
Betriebsart Komfort
12
Betriebsart Nacht
13
Betriebsart Frost-/Hitzeschutz
25
DPT_HVAC Status*
30
DPT_RHCC Status*
31
Betriebsartvorwahl*
Tabelle 24: Kommunikationsobjekte zur Betriebsartenumschaltung (* ab Version 1 .2)
4.4.2.7 b
etriebsArt nAch
Das folgende Bild zeigt die Einstellmöglichkeiten für die Betriebsartanwahl nach einem
Reset:

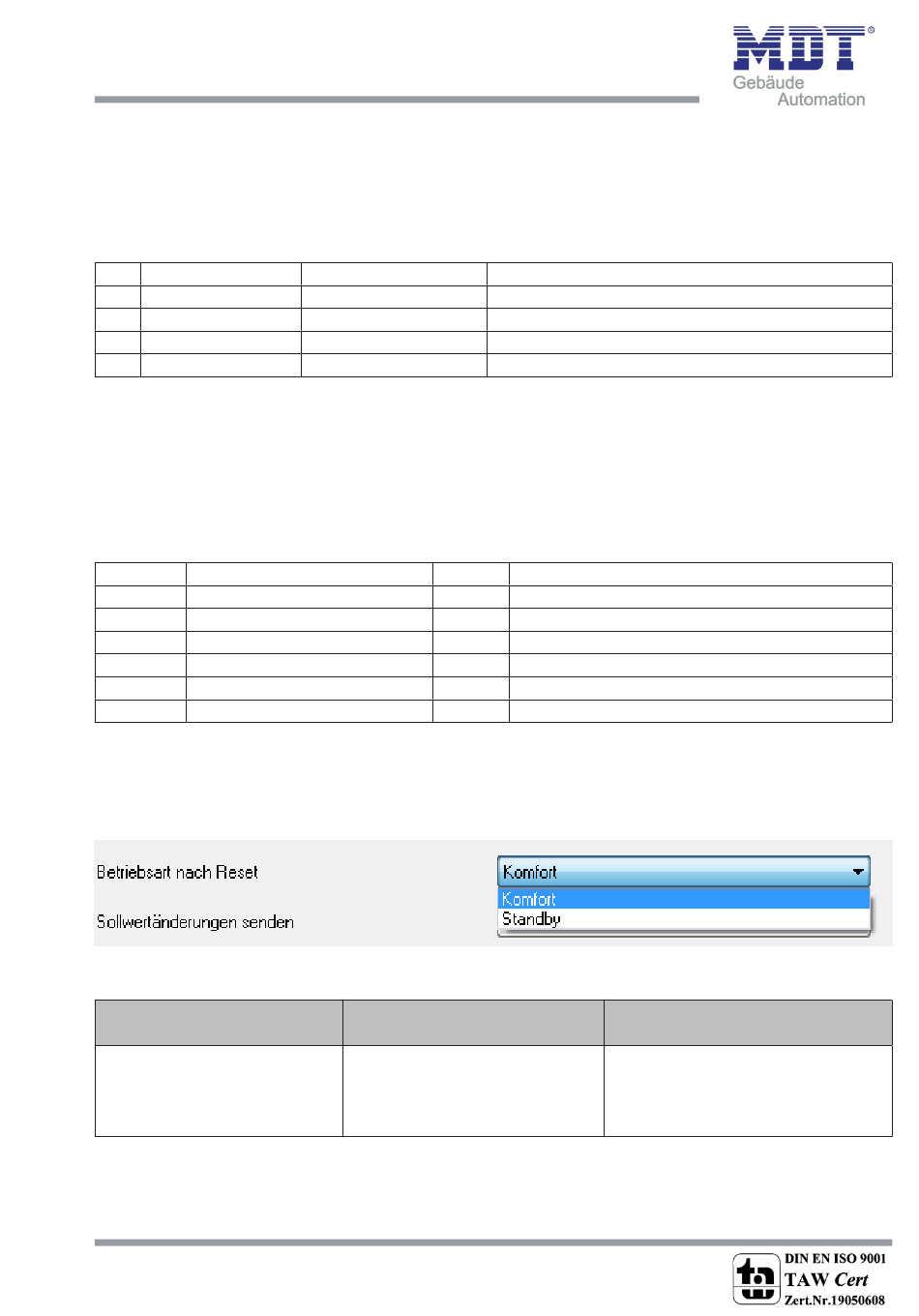

Bild 14: Einstellungen Betriebsart nach Reset
Die folgende Tabelle zeigt die Einstellmöglichkeiten für diesen Parameter:
ETS-Text
Betriebsart nach Reset
Tabelle 25: Einstellbereich Parameter Betriebsart nach Reset
Mit dieser Einstellung kann eingestellt werden, ob sich der Regler nach einer
Busspannungswiederkehr automatisch in den Komfort-Betrieb schaltet oder ob dieser
bis zur nächsten Betriebsartanwahl im Standby-Betrieb bleibt .
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Edition: 0910
T
emperaTurregler
1=Fehler
0=Kühlen/1=Heizen
1=Frostalarm
1=Hitzealarm
Größe
1 Bit
1 Bit
1 Bit
1 Byte
2 Byte
1 Byte
r
eset
Wertebereich
[Defaultwert]
0:Komfort
1: Standby
[0]
E-Mail: automation@mdt.de
•
-- Seite 27 --
scn-rT1
Hex-Wert
1
80
2000
4000
Verwendung
Aktivierung der Betriebsart Komfort
Aktivierung der Betriebsart Nacht
Aktivierung der Betriebsart Frost-/Hitzeschutz
Visualisierung angewählter Betriebsart
Visualisierung Messung/ Reglerstatus
Anwahl der Betriebsarten
Kommentar
Einstellung welche Betriebsart nach
einer Busspannungswiederkehr
aktiviert werden soll
