4.5 r
eGelpArAmeter
4.5.1 s
tellGrösse

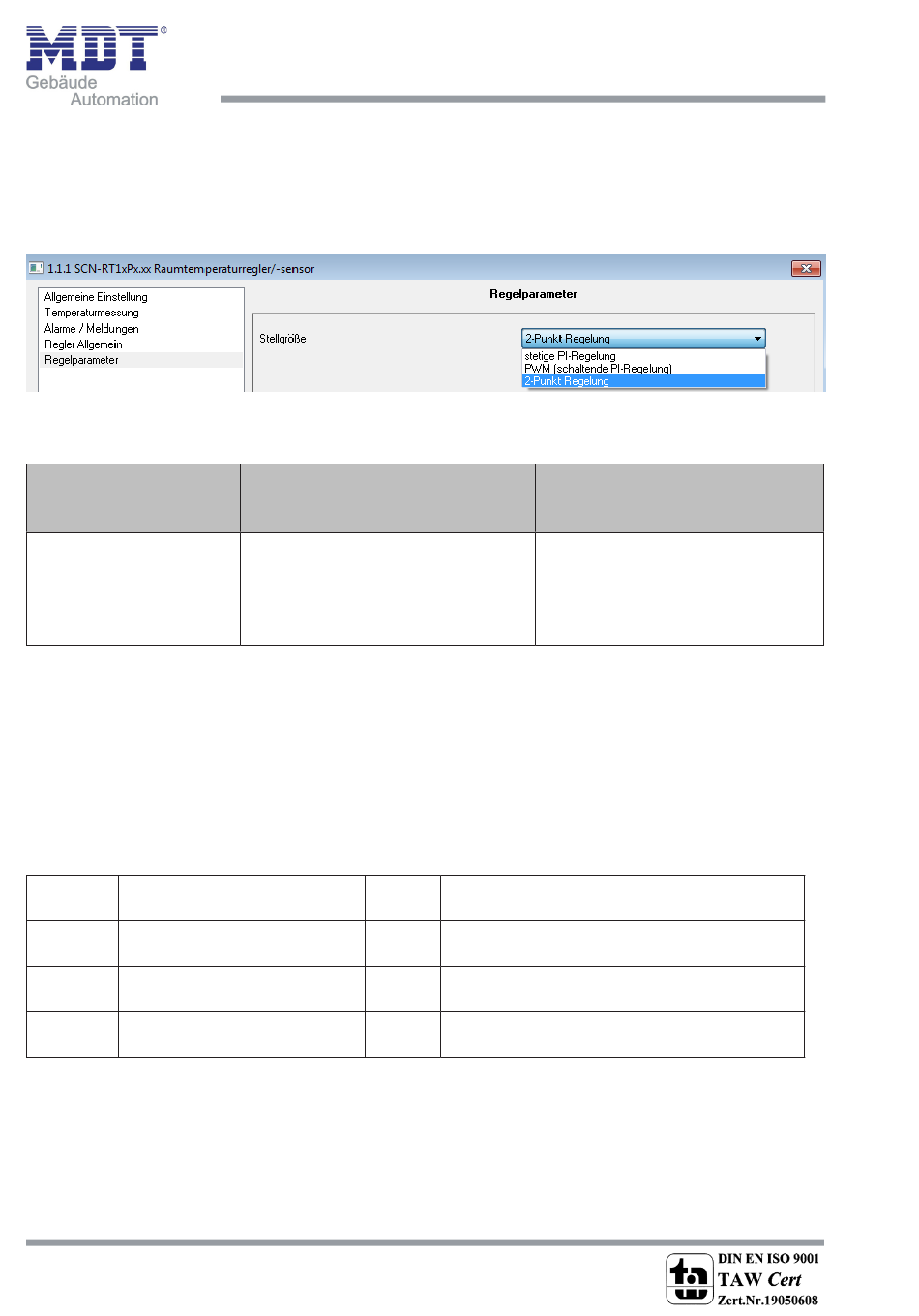

Das folgende Bild zeigt die Einstellmöglichkeiten für die Stellgröße:
Bild 23: Einstellungen Stellgröße
Die folgende Tabelle zeigt die Einstellmöglichkeiten für diesen Parameter:
ETS-Text
Stellgröße
Tabelle 35: Einstellbereich Parameter Stellgröße
Der Regler verfügt über drei verschiedene Regler Typen, welche die Stellgröße steuern .
Von dem verwendeten Regler Typen hängen die weiteren Parametrierungsmöglichkeiten
ab . Folgende Regler können ausgewählt werden:
•
stetige PI-Regelung (siehe 4 .5 .2)
•
PWM (schaltende PI-Regelung) (siehe 4 .5 .3)
•
2-Punkt Regelung (siehe 4 .5 .4)
Die Tabelle zeigt die Kommunikationsobjekte für die Stellgröße:
Nummer
Name
8
Stellwert Heizen
8
Stellwert Heizen/Kühlen
10
Stellwert Kühlen
Tabelle 36: Kommunikationsobjekte Stellgröße
Je nach eingestellter Reglerart(siehe 4 .4 .1) steuert die Stellgröße den Heiz- und/oder
den Kühlvorgang . Wird die Stellgröße als stetige PI-Regelung ausgewählt so ist das
Kommunikationsobjekt für die Stellgröße ein 1 Byte-Objekt, da die Stellgröße mehrere
Zustände annehmen kann . Wenn die Stellgröße als 2-Punkt Regelung oder als PWM-
Regelung ausgewählt wird, so ist das Kommunikationsobjekt ein 1 Bit Objekt, da die
Stellgröße nur 2 Zustände (0;1) annehmen kann .
MDT technologies GmbH, Geschäftsbereich Gebäudeautomaton
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Edition: 0910
T
h
echnisches
andbuch
Wertebereich
[Defaultwert]
0: stetige PI-Regelung
1: PWM (schaltende PI-Regelung)
2: 2-Punkt Regelung
[0]
Größe
1 Byte/
1 Bit
1 Byte/
1 Bit
1 Byte/
1 Bit
E-Mail: automation@mdt.de
•
-- Seite 36 --
T
emperaTurregler
Kommentar
mit der Stellgröße wird der
verwendete Reglertyp festgelegt
Verwendung
steuern des Aktors für den Heizvorgang
steuern des kombinierten Aktors für den Heiz-
und Kühlvorgang
steuern des Aktors für den Kühlvorgang
