2.3 A
nschlussschemA

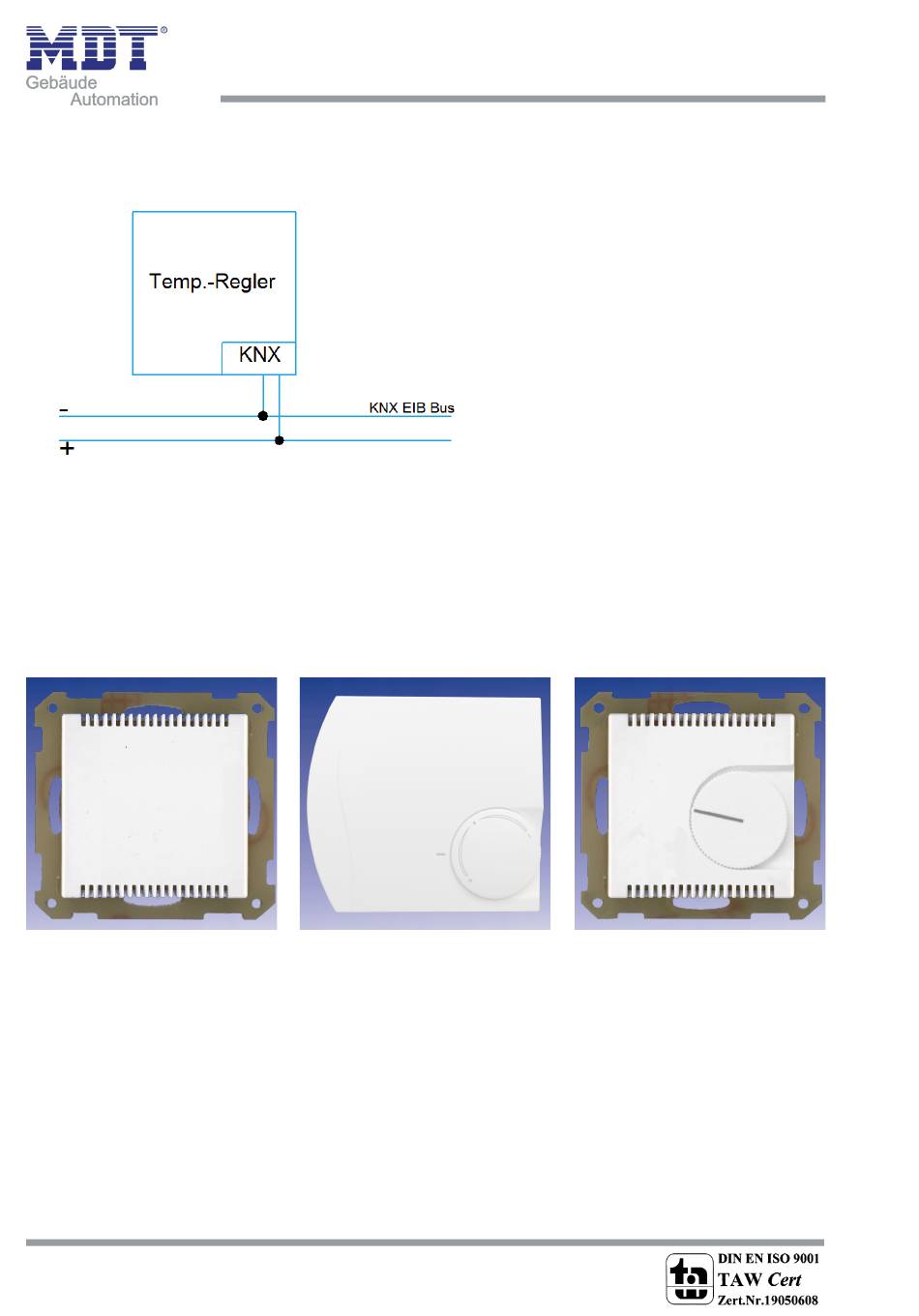

Bild 1: Anschlussbeispiel
Bild 1: Anschlußbeispiel
2.4 A
& b
ufbAu
edienunG
Den Temperaturregler gibt es in drei verschieden Ausführungen, als Unterputz
Einbaugerät, zur Aufputz Montage und zur Montage in Schaltschränken, bzw . auf
Hutprofilschienen. Die Geräte verfügen jeweils über einen integrierten Busankoppler, eine
Programmiertaste und eine Programmier-LED .
Bild 2: Temp .-Regler Unterputz
SCN-RT1UP .01
MDT technologies GmbH, Geschäftsbereich Gebäudeautomaton
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Edition: 0910
T
h
echnisches
andbuch
Bild 3: Temp .-Regler Aufputz
SCN-RT1APE .01
E-Mail: automation@mdt.de
•
-- Seite 6 --
T
emperaTurregler
Bild 4: Temp .-Regler Unterputz
www.mdtautomation.de
•
scn-rT1
SCN-RT1UPE .01
