Das folgende Bild zeigt die Einstellmöglichkeiten für die Anforderung Heizen & Kühlen:

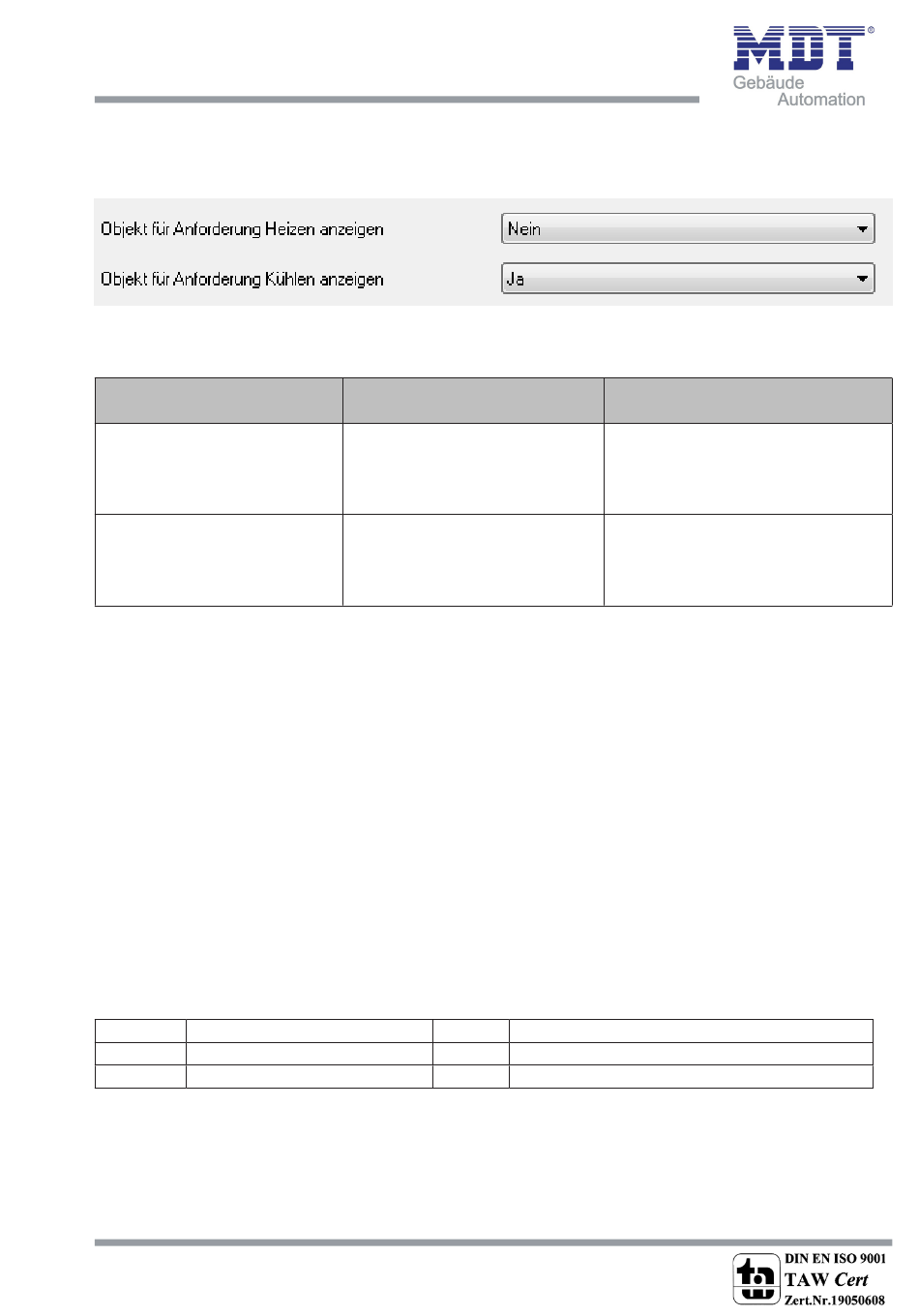

Bild 17: Einstellungen manuelle Einschaltung
Die folgende Tabelle zeigt die Einstellmöglichkeiten für diesen Parameter:
ETS-Text
Objekt für Anforderung Heizen
anzeigen
Objekt für Anforderung Kühlen
anzeigen
Tabelle 30: Einstellbereich Parameter manuelle Einschaltung
Durch die Einstellung „Objekt für Anforderung Heizen/Kühlen anzeigen" können Objekte
eingeblendet werden, welche einen beginnenden Heiz- oder Kühlvorgang anzeigen .
Es handelt sich bei diesen Objekten um Statusobjekte, welche anzeigen, dass die
Heizung oder Kühlung sich anschaltet . Die Objekte können zur Visualisierung eines
beginnenden, bzw . endenden, Heiz- oder Kühlvorganges eingesetzt werden . So könnte
z .B . über eine rote LED ein andauernder Heizprozess angezeigt werden und über eine
blaue LED ein andauernder Kühlprozess . Eine weitere Möglichkeit der Anwendung
ist die zentrale Einschaltung eines Heiz- oder Kühlvorganges . So kann z .B . über eine
zusätzliches Logikgatter realisiert werden, dass sich alle Heizungen eines Gebäudes/
Bereiches einschalten, sobald ein Regler die Anforderung Heizen ausgibt . Das 1 Bit
Kommunikationsobjekt gibt solange eine 1 aus, wie der jeweilige Prozess andauert .
Solange der Heizprozess aktiv ist gibt das Kommunikationsobjekt „Anforderung Heizen"
ein 1-Signal aus .
Die nachfolgende Tabelle zeigt die Kommunikationsobjekte für die Anforderung
Heizen & Kühlen:
Nummer
Name
17
Anforderung Heizen
18
Anforderung Kühlen
Tabelle 31: Kommunikationsobjekte manuelle Einschaltung
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Edition: 0910
T
emperaTurregler
A
h
nforderunG
eiz
Wertebereich
[Defaultwert]
0:Nein
1:Ja
[0]
0:Nein
1:Ja
[0]
Größe
1 Bit
1 Bit
E-Mail: automation@mdt.de
•
-- Seite 31 --
scn-rT1
-/k
ÜhlVorGAnG
Kommentar
aktiviert das Kommunikationsobjekt
für die manuelle Einschaltung
aktiviert das Kommunikationsobjekt
für die manuelle Einschaltung
Verwendung
manuelles Einschalten der Stellgröße Heizen
manuelles Einschalten der Stellgröße Kühlen
