4.5.4 z
weipunkt
Wird die Stellgröße als 2-Punkt Regelung ausgewählt, so ergeben sich folgende
Einstellmöglichkeiten (hier: Reglerart Heizen):

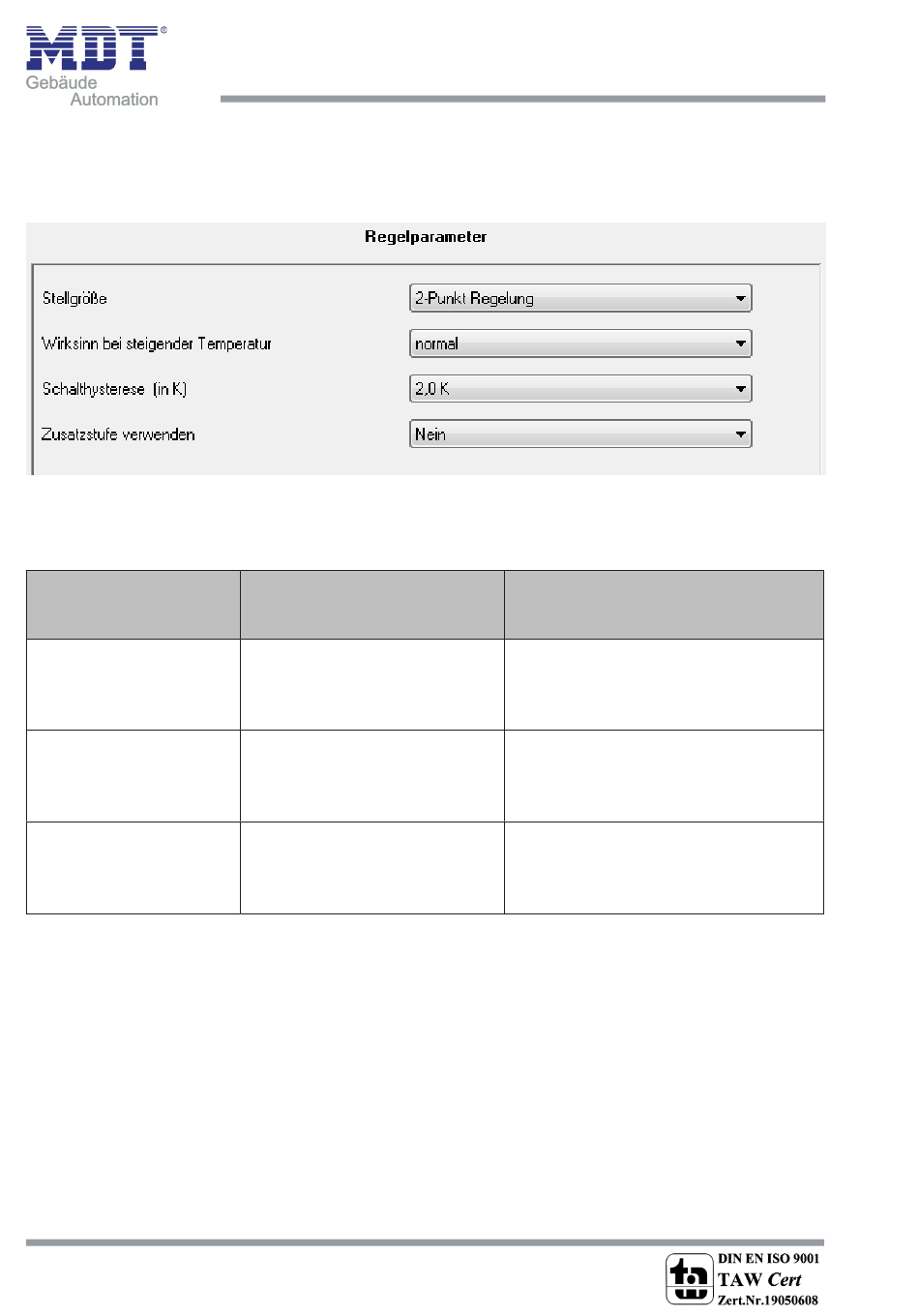

Bild 26: Einstellungen 2-Punkt Regelung
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für die 2-Punkt Regelung
dargestellt:
ETS-Text
Wirksinn bei steigender
Temperatur
Schalthysterese
Zusatzstufe verwenden
Tabelle 39: Einstellmöglichkeiten 2-Punkt Regelung
Der 2-Punkt Regler ist die einfachste Art der Regelung . Der Stellgröße werden lediglich
die beiden Zustände EIN oder AUS gesendet . Der Regler schaltet die Stellgröße
z .B . Heizvorgang) bei unterschreiten einer gewissen Richttemperatur ein und bei
überschreiten einer gewissen Richttemperatur wieder aus . Die Ein- und Ausschaltpunkte,
also dort wo die Richttemperatur liegt, hängen von dem aktuell eingestellten Sollwert
sowie der eingestellten Schalthysterese ab. Der 2-Punkt Regler findet seine Anwendung
wenn die Stellgröße nur zwei Zustände annehmen kann, wie z .B . ein elektrothermisches
Ventil .
MDT technologies GmbH, Geschäftsbereich Gebäudeautomaton
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Edition: 0910
T
h
echnisches
-r
eGler
Wertebereich
[Defaultwert]
0: normal
1: invertiert
[0]
0,5K – 5,0K
[2,0K]
0:Nein
1:Ja
[0]
E-Mail: automation@mdt.de
•
-- Seite 42 --
T
andbuch
emperaTurregler
Kommentar
gibt das Regelverhalten bei steigender
Temperatur an (siehe 4 .5 .5)
Anpassung an stromlos geöffnete
Ventile
Einstellung für oberen und unteren Ein-
und Ausschaltpunkt
Aktivierung einer zusätzlichen
Regelstufe möglich; nur für den
Heizbetrieb (siehe 4 .5 .6)
