Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63

4.4.4.4 Wirksinn

Der Wirksinn des Reglers beschreibt das Verhalten der Stellgröße auf eine Änderung der
Regeldifferenz bei steigender Temperatur. Die Stellgröße kann normales Regelverhalten auf eine
steigende Temperatur aufweisen oder invertiertes Regelverhalten. Der Wirksinn ist für alle
Einstellungen der Stellgröße (PI-Regelung; PWM; 2 Punkt) verfügbar.
Eine invertierte Stellgröße dient bei der PWM- und der 2-Punkt-Regelung zur Anpassung an stromlos
geöffnete Ventile.
Für die einzelnen Regler bedeutet eine invertierte Stellgröße, hier am Beispiel für Reglerart Heizen,
folgendes:
PI-Regler
•
Die Stellgröße nimmt bei zunehmender Regeldifferenz ab und bei abnehmender
Regeldifferenz zu.
PWM-Regler
•
Das Verhältnis der Einschaltdauer zum gesamten PWM-Zyklus wird bei steigender
Temperatur größer und bei fallender kleiner.
2-Punkt Regler
•
Der Regler schaltet sich am eigentlichen Ausschaltpunkt an und am eigentlichen
Einschaltpunkt aus.
4.4.4.5 Zusätzliche Einstellungen bei Heiz- & Kühlbetrieb
Das Bild zeigt die zusätzlichen Einstellungen im Heiz- & Kühlbetrieb

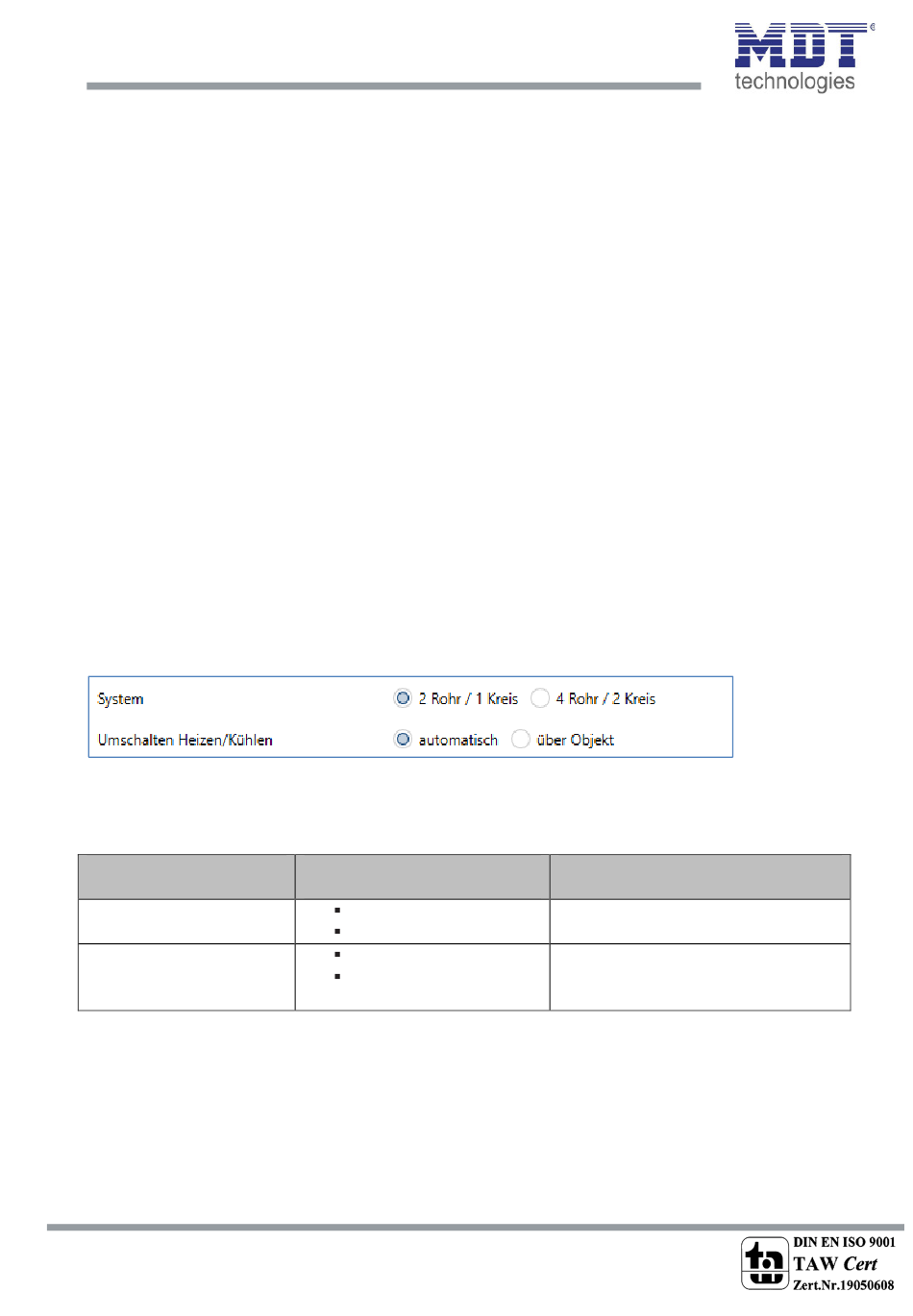

Abbildung 31: Einstellungen – Heizen & Kühlen
Die nachfolgende Tabelle zeigt die zusätzlichen Einstellungen, wenn sich der Regler im Heiz- &
Kühlbetrieb befindet:
ETS-Text
System
Umschalten Heizen/Kühlen
Tabelle 75: Einstellungen – Heiz- & Kühlbetrieb
Wird bei der Reglerart Heizen & Kühlen ausgewählt, so ergeben sich die oben angezeigten
zusätzlichen Einstellmöglichkeiten.
Über die Einstellung System kann das verwendete System ausgewählt werden. Liegt ein
gemeinsames System für den Kühl- & Heizvorgang vor, so ist die Einstellung 2 Rohr/1 Kreis
auszuwählen. Werden Kühlvorgang und Heizvorgang von zwei individuellen Geräten gesteuert, so ist
die Einstellung 4 Rohr/2 Kreis auszuwählen. Außerdem ist es möglich zwischen einer manuellen
Umschaltung zwischen Heiz- und Kühlvorgang und einer automatischen Umschaltung auszuwählen.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
67
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
2 Rohr / 1 Kreis
4 Rohr / 2 Kreis
automatisch
über Objekt
Kommentar
Einstellung für getrennte oder
kombinierte Heiz-/ Kühlkreisläufe
Legt fest ob die Umschaltung
automatisch über die Temperatur
oder über ein separates Objekt erfolgt
