4.4 r
eGler AllGemein
4.4.1 r
eGlerArt

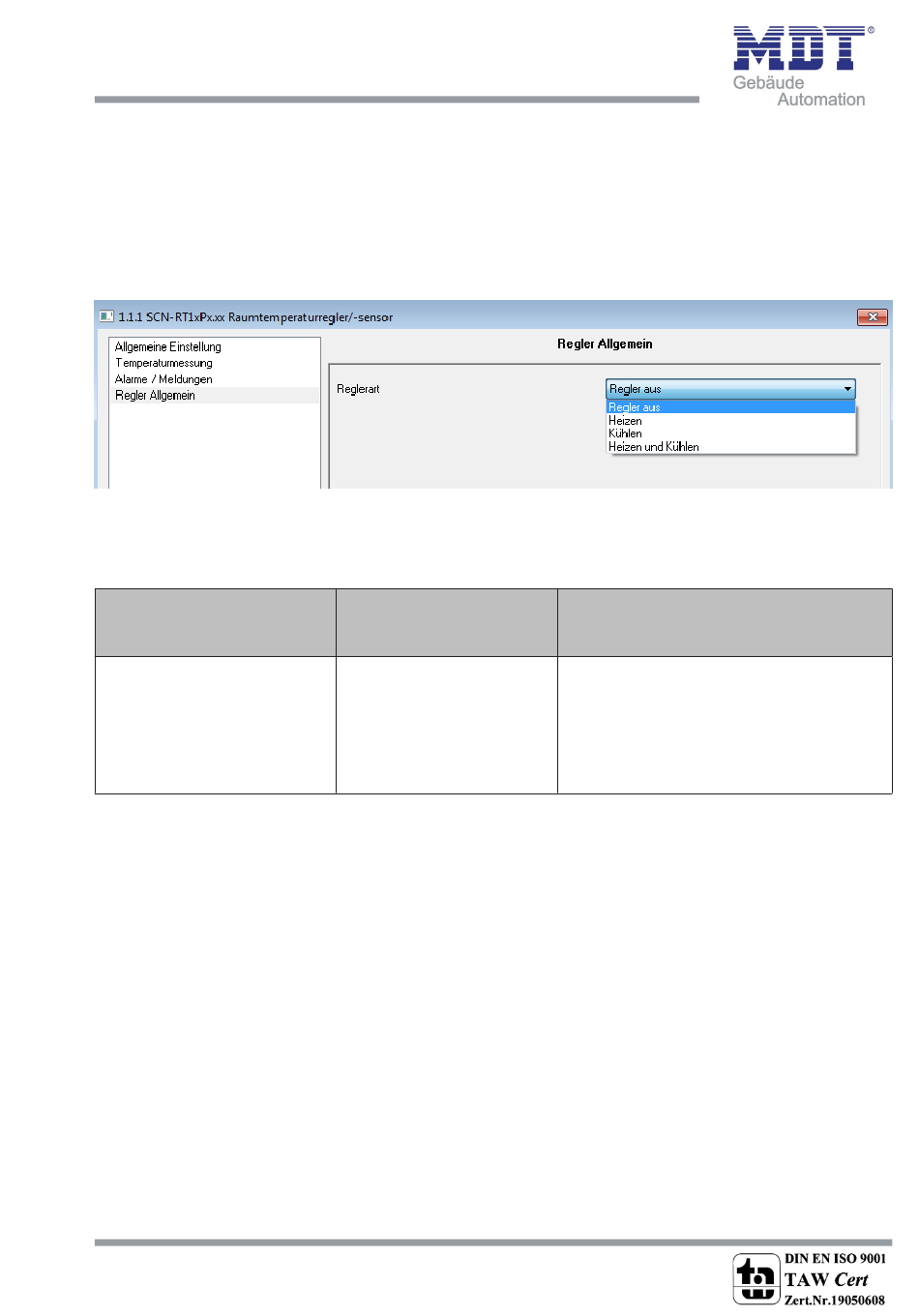

Im folgenden Bild sind die Parametrierungsmöglichkeiten für die Reglerart im
Einstellbereich Regler allgemein zu sehen:
Bild 11: Einstellung Reglerart
Die Tabelle zeigt die möglichen Parametrierungsmöglichkeiten für die Reglerart:
ETS-Text
Reglerart
Tabelle 13: Einstellung Reglerart
Wird bei Reglerart die Einstellung „Regler aus" eingestellt, so wird der Regler deaktiviert
und es gibt keine weiteren Parametrierungsmöglichkeiten . Sobald dem Regler eine
bestimmte Funktion, je nach Anwendung Heizen, Kühlen oder Heizen & Kühlen,
zugewiesen wurde, können weitere Einstellungen getroffen werden und auch der nächste
Einstellbereich „Regelparameter" erscheint auf der linken Seite . Aufgabe der Regelung ist
es die Isttemperatur möglichst immer an den vorgegeben Sollwert anzugleichen . Um dies
zu realisieren stehen dem Anwender eine Reihe von Einstellmöglichkeiten zur Verfügung,
so kann der Regler die Stellgröße über 3 verschiedene Regelungsarten (PI-Regelung,
2-Punkt Regelung, PWM-Regelung) beeinflussen. Zusätzlich kann dem Regler noch
eine Zusatzstufe zugewiesen werden . Außerdem verfügt der Regler über 4 verschiedene
Betriebsarten (Frost/Hitzeschutz, Nacht, Komfort, Standby) zur differenzierten Steuerung
verschiedener Anforderungsbereiche . Weitere Funktionen des Reglers sind die manuelle
Sollwertverschiebung, die dynamische Sollwertverschiebung, unter Berücksichtigung der
gemessenen Außentemperatur, sowie die Betriebsartenanwahl nach Reset und Einbinden
von Sperrobjekten .
MDT technologies GmbH, Geschäftsbereich Gebäudeautomation
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Edition: 0910
T
emperaTurregler
Wertebereich
[Defaultwert]
0:Regler aus
1:Heizen
2: Kühlen
3: Heizen und Kühlen
[1]
