7.4.2
pi-r
stetiGe
eGelunG
Die stetige PI-Regelung ist eine Regelung mit einer sich ständig ändernde Stellgröße . Der
Wert für die Stellgröße wird dabei immer punktgenau an die anstehende Regeldifferenz
(damit wird der Unterschied zwischen Sollwert und Isttemperatur bezeichnet) angepasst .
Die PI-Regelung besteht dabei aus einem proportionalen Anteil, dem P-Regler, und
einem integralen Anteil, dem I-Regler . Durch die Zusammenschaltung dieser beiden
Regler Typen werden die Vorteile beider Regler kombiniert . Das Kommunikationsobjekt
der PI-Regelung für die Stellgröße ist ein 1 Byte Objekt . Der Wert für die Stellgröße kann

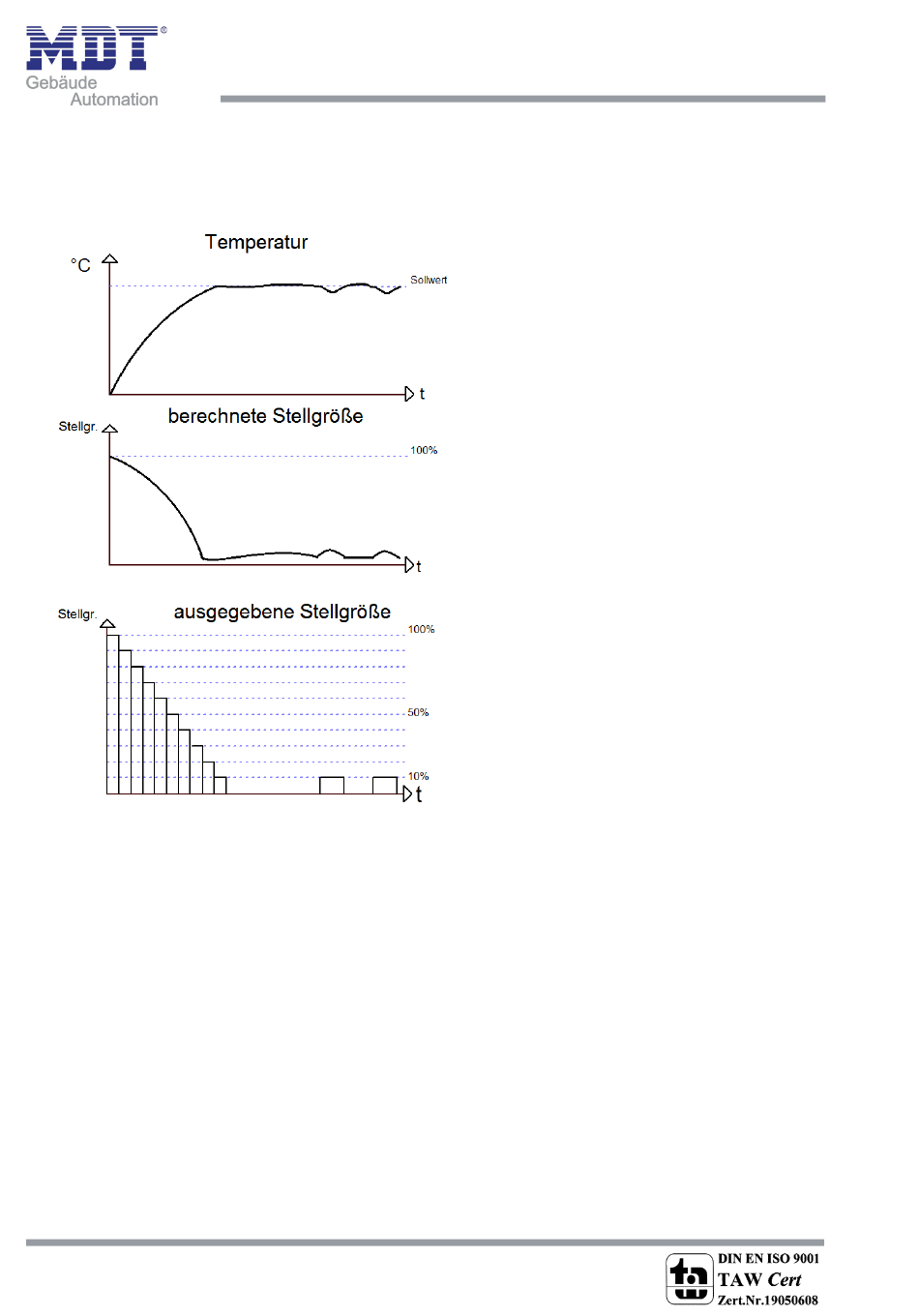

verschiedene prozentuale Zustände annehmen (siehe Bild oben) . Die KNX-Software
wandelt das Stellgrößensignal, dann in eben dieses 1 Byte Objekt um . Dabei entsprechen
0%=0 und 100%=255 . Der P-Anteil des PI-Regler bewirkt, dass die Stellgröße mit
einem proportionalen Verhalten auf eine anstehende Regeldifferenz reagiert . Würde z .B .
die Stellgröße bei einer Regeldifferenz von 1°C 30% entsprechen, so würde bei einer
Regeldifferenz von 2°C die Stellgröße 60% ausgeben . Der Anteil des P-Reglers wird als
Proportionalbereich bezeichnet und in K (dimensionslos) angegeben .
