MDT SCN-RT1 Betriebsanleitung

Technische Daten Raumtemperaturregler SCN-RT1 -
Technische Daten
SCN-RT1UP.01
Technical Data
Konfiguration
Temperaturregler
Configuration RTC
Anzahl Meßkanäle
1
Number of channels
Temperaturmessbereich
-10 bis + 50°C
Measurement range temperature
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
0,8mm Ø, solid core
KNX busconnection terminal
Versorgungsspannung
KNX Bus
Power Supply
Leistungsaufnahme KNX Bus typ.
< 0,25W
Power consumption KNX bus typ.
Temperaturbereich
-10 bis + 50°C
Operation temperature range
Schutzart
IP 20
Enclosure
55mm x 55mm
Abmessungen (B x H xT)
x 13mm
Dimensions (W x H x D)
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0114
Technical Data RTC SCN-RT1
SCN-RT1UPE.01 SCN-TS1UP.01
Temperaturregler Temperatursensor
RTC Temperature sensor
1 1
-10 bis + 50°C -10 bis + 50°C
0,8mm Ø, solid core 0,8mm Ø, solid core
KNX Bus KNX Bus
< 0,25W < 0,25W
-10 bis + 50°C -10 bis + 50°C
IP 20 IP 20
55mm x 55mm 55mm x 55mm
x 13mm x 13mm
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
SCN-RT1APE.01 Betriebsanleitung Raumtemperaturregler SCN-RT1
nur für autorisiertes Elektrofachpersonal
Temperaturregler
Operating Instructions Room Temperature Controller SCN-RT1
RTC
1
for authorised electricans
-10 bis + 50°C
Allgemeine Sicherheitshinweise -
Lebensgefahr durch elektrischen Strom -
0,8mm Ø, solid core
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
KNX Bus
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
< 0,25W
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
-10 bis + 50°C
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.
IP 20
91mm x 85mm
x 26mm

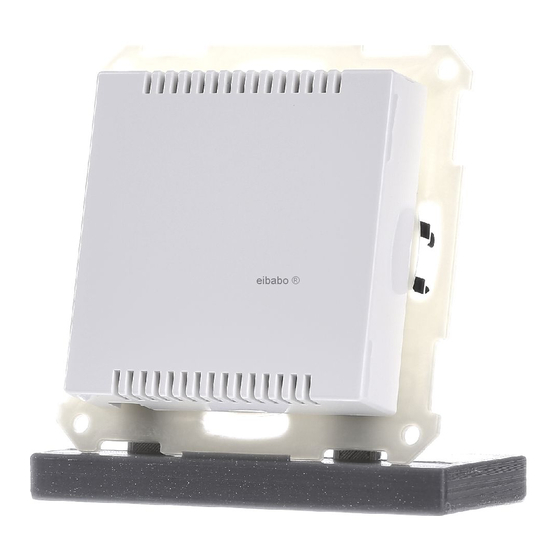

Anschlußklemmen, Bedien- und Anzeigeelemente Raumtemperaturregler SCN-RT1
Terminals, Operating and Display Room Temperature Controller SCN-RT1
SCN-RT1UP.01
2 3
1
1 - Busanschlußklemme
- KNX busconnection terminal
2 - Programmiertaster
- Programming key
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Important safety notes
Danger High Voltage
SCN-RT1UPE.01
4
2 3
1
3 - Rote Programmier LED
- Red programming LED
4 - Einstellrad
- Adjusting knob
SCN-RT1APE.01
2 3
4
1
