MDT SCN-RT1GS.01 Betriebsanleitung

Montage und Anschluß Glas Raumtemperaturregler
Installation Glass Room Temperature Controller
Technische Daten
SCN-RT1GS.01
Technical Data
Konfiguration Temperaturregler
Configuration RTC
Anzahl Meßkanäle
1
Number of channels
Temperaturmessbereich
-10 bis + 50°C
Measurement range temperature
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
0,8mm Ø, solid core
KNX busconnection terminal
Versorgungsspannung
KNX Bus
Power Supply
Leistungsaufnahme KNX Bus typ.
< 0,25W
Power consumption KNX bus typ.
Temperaturbereich
-10 bis + 50°C
Operation temperature range
Schutzart
IP 20
Enclosure
92mm x 92mm
Abmessungen (B x H xT)
Dimensions (W x H x D) x 28mm
Empfohlene Montagehöhe
1,6m
Recommended mounting height
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0714
SCN-RT1GW.01
Temperaturregler
RTC
1
-10 bis + 50°C
0,8mm Ø, solid core
KNX Bus
< 0,25W
-10 bis + 50°C
IP 20
92mm x 92mm
x 28mm
1,6m
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Betriebsanleitung Glas Raumtemperaturregler
nur für autorisiertes Elektrofachpersonal
Operating Instructions Glass Room Temperature Controller
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.
Anschlußklemmen, Bedien- und Anzeigeelemente Glas Raumtemperaturregler
Terminals, Operating and Display Glass Room Temperature Controller
SCN-RT1GS.01 SCN-RT1GW.01
1
4
3 2 3
1 - Busanschlußklemme 3 - Temperatursensor
- KNX busconnection terminal - Temperature sensor
2 - Programmiertaster
- Programming key
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Danger High Voltage
1
4
2

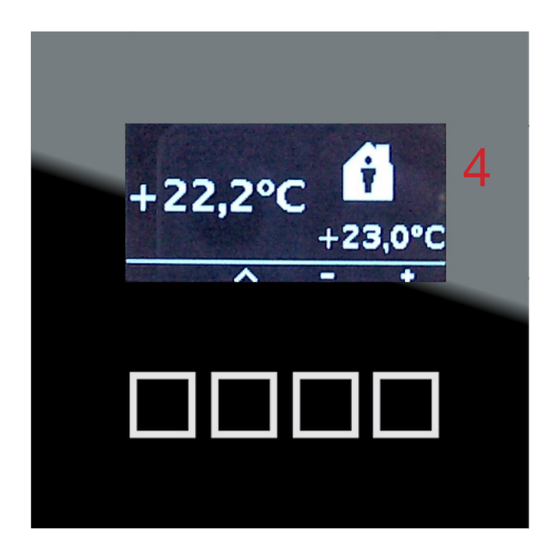

4 - Sobald sich das Gerät im Programmiermodus befindet,
wird dies im LCD Display angezeigt.
4 - As soon as the device entered the programming mode,
this is indicated in the LCD display.
