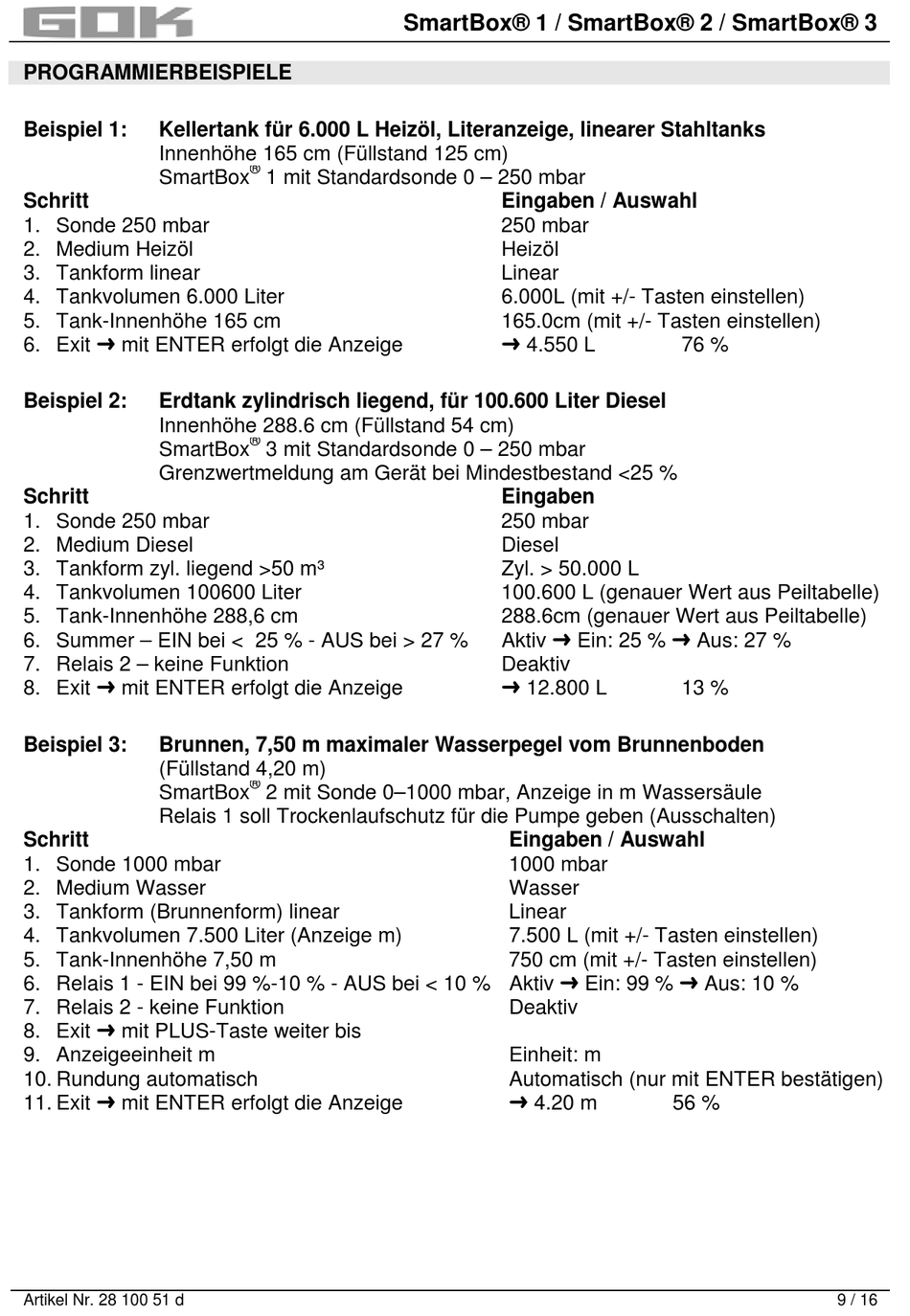

PROGRAMMIERBEISPIELE
Beispiel 1:
Kellertank für 6.000 L Heizöl, Literanzeige, linearer Stahltanks
Innenhöhe 165 cm (Füllstand 125 cm)
SmartBox
Schritt
1. Sonde 250 mbar
2. Medium Heizöl
3. Tankform linear
4. Tankvolumen 6.000 Liter
5. Tank-Innenhöhe 165 cm
6. Exit mit ENTER erfolgt die Anzeige
Beispiel 2:
Erdtank zylindrisch liegend, für 100.600 Liter Diesel
Innenhöhe 288.6 cm (Füllstand 54 cm)
SmartBox
Grenzwertmeldung am Gerät bei Mindestbestand <25 %
Schritt
1. Sonde 250 mbar
2. Medium Diesel
3. Tankform zyl. liegend >50 m³
4. Tankvolumen 100600 Liter
5. Tank-Innenhöhe 288,6 cm
6. Summer – EIN bei < 25 % - AUS bei > 27 %
7. Relais 2 – keine Funktion
8. Exit mit ENTER erfolgt die Anzeige
Beispiel 3:
Brunnen, 7,50 m maximaler Wasserpegel vom Brunnenboden
(Füllstand 4,20 m)
SmartBox
Relais 1 soll Trockenlaufschutz für die Pumpe geben (Ausschalten)
Schritt
1. Sonde 1000 mbar
2. Medium Wasser
3. Tankform (Brunnenform) linear
4. Tankvolumen 7.500 Liter (Anzeige m)
5. Tank-Innenhöhe 7,50 m
6. Relais 1 - EIN bei 99 %-10 % - AUS bei < 10 % Aktiv Ein: 99 % Aus: 10 %
7. Relais 2 - keine Funktion
8. Exit mit PLUS-Taste weiter bis
9. Anzeigeeinheit m
10. Rundung automatisch
11. Exit mit ENTER erfolgt die Anzeige
Pos: 48 /---Seitenumbruch A5--- @ 0\mod_1297265391854_0.docx @ 3169 @ @ 1
Artikel Nr. 28 100 51 d
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
®
1 mit Standardsonde 0 – 250 mbar
®
3 mit Standardsonde 0 – 250 mbar
®
2 mit Sonde 0–1000 mbar, Anzeige in m Wassersäule
Eingaben / Auswahl
250 mbar
Heizöl
Linear
6.000L (mit +/- Tasten einstellen)
165.0cm (mit +/- Tasten einstellen)
4.550 L
Eingaben
250 mbar
Diesel
Zyl. > 50.000 L
100.600 L (genauer Wert aus Peiltabelle)
288.6cm (genauer Wert aus Peiltabelle)
Aktiv Ein: 25 % Aus: 27 %
Deaktiv
12.800 L
Eingaben / Auswahl
1000 mbar
Wasser
Linear
7.500 L (mit +/- Tasten einstellen)
750 cm (mit +/- Tasten einstellen)
Deaktiv
Einheit: m
Automatisch (nur mit ENTER bestätigen)
4.20 m
56 %
76 %
13 %
9 / 16
