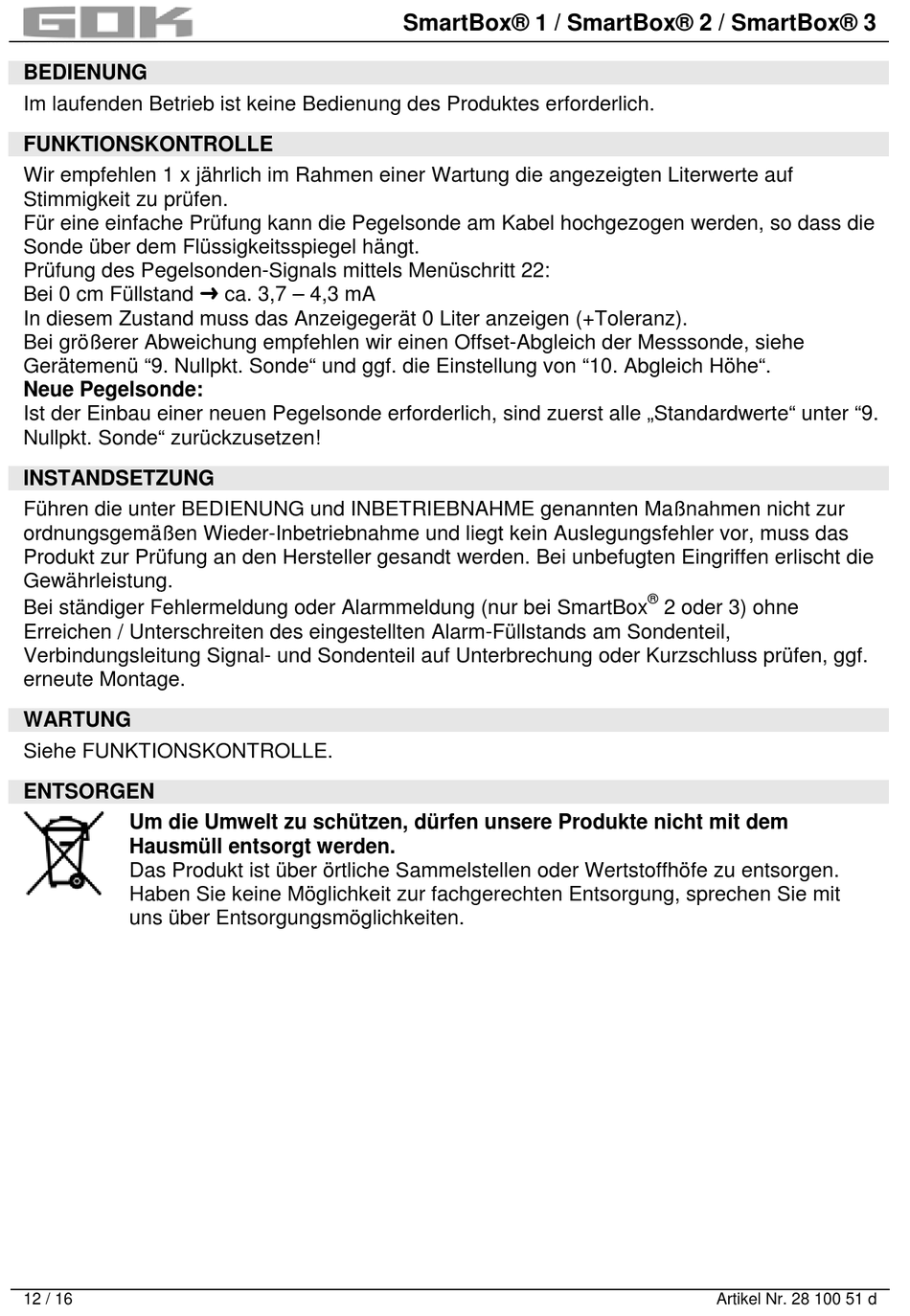

BEDIENUNG
Im laufenden Betrieb ist keine Bedienung des Produktes erforderlich.
Pos: 53 /Anleitungen A5/Elektronik/Smartbox/Funktionskontrolle @ 0\mod_1305122149768_6.docx @ 12543 @ @ 1
FUNKTIONSKONTROLLE
Wir empfehlen 1 x jährlich im Rahmen einer Wartung die angezeigten Literwerte auf
Stimmigkeit zu prüfen.
Für eine einfache Prüfung kann die Pegelsonde am Kabel hochgezogen werden, so dass die
Sonde über dem Flüssigkeitsspiegel hängt.
Prüfung des Pegelsonden-Signals mittels Menüschritt 22:
Bei 0 cm Füllstand  ca. 3,7 – 4,3 mA
In diesem Zustand muss das Anzeigegerät 0 Liter anzeigen (+Toleranz).
Bei größerer Abweichung empfehlen wir einen Offset-Abgleich der Messsonde, siehe
Gerätemenü "9. Nullpkt. Sonde" und ggf. die Einstellung von "10. Abgleich Höhe".
Neue Pegelsonde:
Ist der Einbau einer neuen Pegelsonde erforderlich, sind zuerst alle „Standardwerte" unter "9.
Nullpkt. Sonde" zurückzusetzen!
Pos: 54 /Anleitungen A5/STANDARDMODULE/Überschriften/Instandsetzung nach Bedienung, Inbetriebnahme @ 0\mod_1304425780908_6.docx @ 10946 @ @ 1
INSTANDSETZUNG
Führen die unter BEDIENUNG und INBETRIEBNAHME genannten Maßnahmen nicht zur
ordnungsgemäßen Wieder-Inbetriebnahme und liegt kein Auslegungsfehler vor, muss das
Produkt zur Prüfung an den Hersteller gesandt werden. Bei unbefugten Eingriffen erlischt die
Gewährleistung.
Pos: 55 /Anleitungen A5/Elektronik/Smartbox/1+2+3/Instandsetzung Fehlermeldung @ 0\mod_1305122488699_6.docx @ 12558 @ @ 1
Bei ständiger Fehlermeldung oder Alarmmeldung (nur bei SmartBox
Erreichen / Unterschreiten des eingestellten Alarm-Füllstands am Sondenteil,
Verbindungsleitung Signal- und Sondenteil auf Unterbrechung oder Kurzschluss prüfen, ggf.
erneute Montage.
Pos: 56 /Anleitungen A5/STANDARDMODULE/Überschriften/Wartung @ 2\mod_1328858569629_6.docx @ 23666 @ @ 1
WARTUNG
Siehe FUNKTIONSKONTROLLE.
Pos: 57 /Anleitungen A5/STANDARDMODULE/Entsorgen/Gas / Elektronik @ 0\mod_1301483597842_6.docx @ 8404 @ @ 1
ENTSORGEN
Um die Umwelt zu schützen, dürfen unsere Produkte nicht mit dem
Hausmüll entsorgt werden.
Das Produkt ist über örtliche Sammelstellen oder Wertstoffhöfe zu entsorgen.
Haben Sie keine Möglichkeit zur fachgerechten Entsorgung, sprechen Sie mit
uns über Entsorgungsmöglichkeiten.
Pos: 58 /---Seitenumbruch A5--- @ 0\mod_1297265391854_0.docx @ 3169 @ @ 1
12 / 16
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
®
2 oder 3) ohne
Artikel Nr. 28 100 51 d
