Behälter mit Innenhülle
Bei Behältern mit Innenhülle (z. B. zyl. liegende oder kellergeschweißte Behälter) müssen die
Eingaben für Innenhöhe und Volumen korrigiert werden.
Beispiel:
 Wandstärke Innenhülle 0,5 cm  Innenhöhe ca. 1 cm reduzieren und Volumen bei 10 m³
um 1,3 %, bei 20 m³ um 1 %, bei 50 m³ um 0,8 % und bei 100 m³ um 0,7 % reduzieren.
 Wandstärke Innenhülle 2 cm  Innenhöhe ca. 4 cm reduzieren und Volumen bei 10 m³
um 5 %, bei 20 m³ um 4 %, bei 50 m³ um 3 %, bei 100 m³ um 2,5 % reduzieren.
Pos: 50 /Anleitungen A5/Elektronik/Smartbox/1+2+3/Sondereinstellungen 9-26 @ 0\mod_1305120752449_6.docx @ 12498 @ @ 1

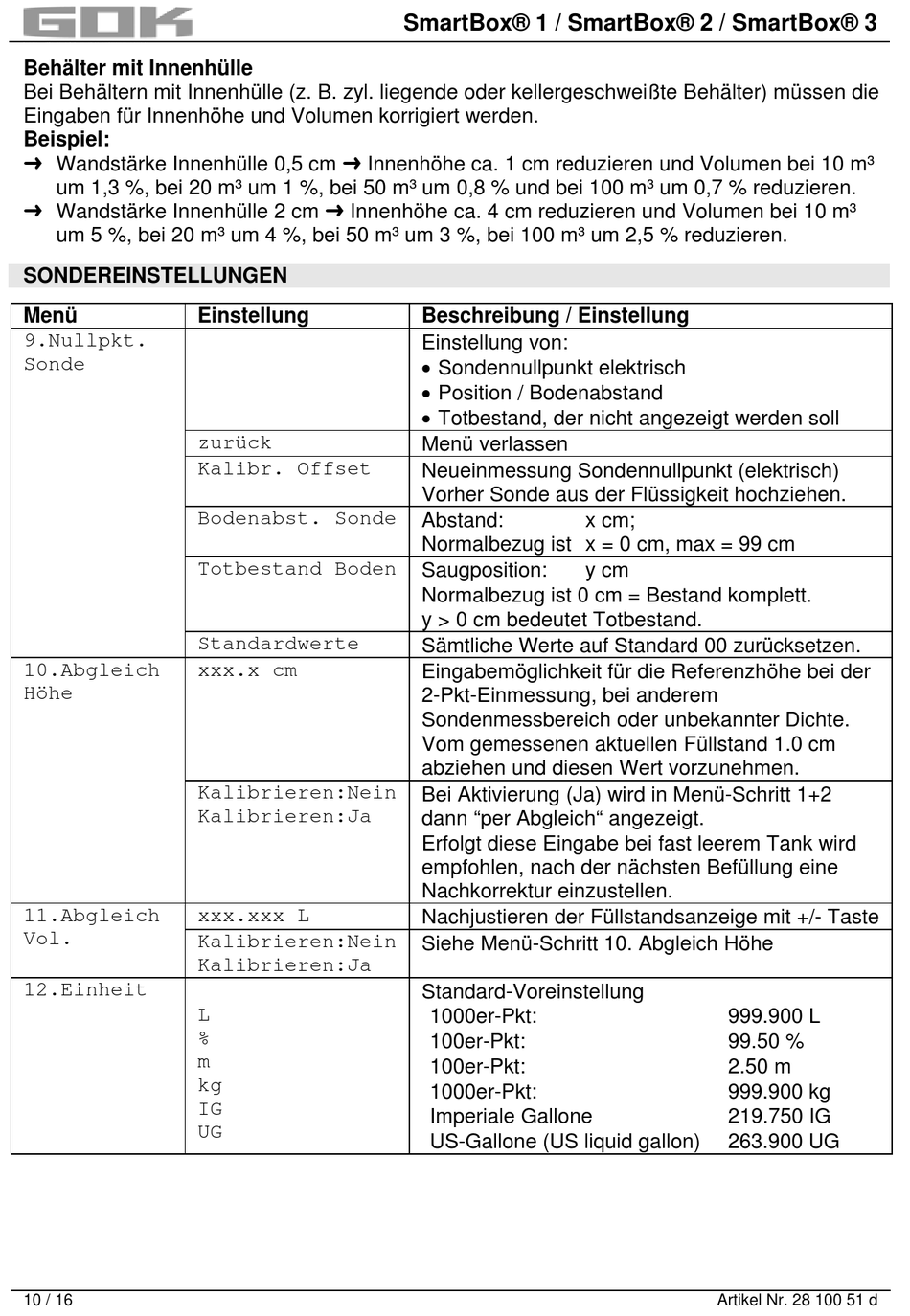

SONDEREINSTELLUNGEN
Menü
9.Nullpkt.
Sonde
10.Abgleich
Höhe
11.Abgleich
Vol.
12.Einheit
10 / 16
Einstellung
zurück
Kalibr. Offset
Bodenabst. Sonde
Totbestand Boden
Standardwerte
xxx.x cm
Kalibrieren:Nein
Kalibrieren:Ja
xxx.xxx L
Kalibrieren:Nein
Kalibrieren:Ja
L
%
m
kg
IG
UG
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
Beschreibung / Einstellung
Einstellung von:
 Sondennullpunkt elektrisch
 Position / Bodenabstand
 Totbestand, der nicht angezeigt werden soll
Menü verlassen
Neueinmessung Sondennullpunkt (elektrisch)
Vorher Sonde aus der Flüssigkeit hochziehen.
Abstand:
Normalbezug ist x = 0 cm, max = 99 cm
Saugposition:
Normalbezug ist 0 cm = Bestand komplett.
y > 0 cm bedeutet Totbestand.
Sämtliche Werte auf Standard 00 zurücksetzen.
Eingabemöglichkeit für die Referenzhöhe bei der
2-Pkt-Einmessung, bei anderem
Sondenmessbereich oder unbekannter Dichte.
Vom gemessenen aktuellen Füllstand 1.0 cm
abziehen und diesen Wert vorzunehmen.
Bei Aktivierung (Ja) wird in Menü-Schritt 1+2
dann "per Abgleich" angezeigt.
Erfolgt diese Eingabe bei fast leerem Tank wird
empfohlen, nach der nächsten Befüllung eine
Nachkorrektur einzustellen.
Nachjustieren der Füllstandsanzeige mit +/- Taste
Siehe Menü-Schritt 10. Abgleich Höhe
Standard-Voreinstellung
1000er-Pkt:
100er-Pkt:
100er-Pkt:
1000er-Pkt:
Imperiale Gallone
US-Gallone (US liquid gallon)
x cm;
y cm
999.900 L
99.50 %
2.50 m
999.900 kg
219.750 IG
263.900 UG
