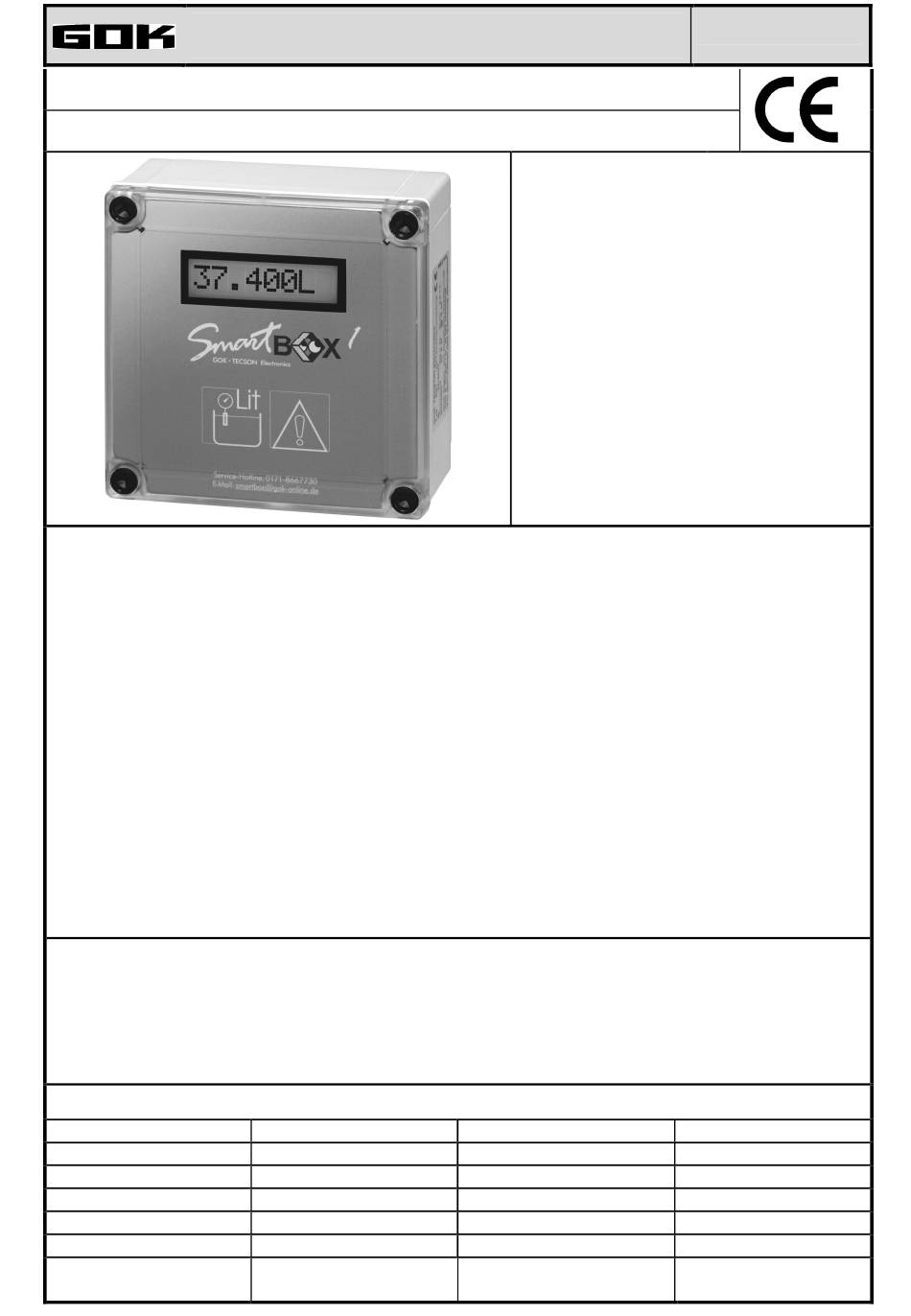

Montage- und Bedienungsanleitung
SmartBox 1 / SmartBox 2 / SmartBox 3
Elektronischer Inhaltsanzeiger - optional mit Zusatzfunktionen
ALLGEMEINES
Das elektronische Tankmanagement-System SmartBox 1, SmartBox 2 und SmartBox 3 ist ein-
setzbar zur Überwachung von Behälterinhalten in drucklos betriebenen Flüssigkeitsbehältern.
Neben der Erfassung von Behälterinhalten können über Systemerweiterungen verschiedene
Funktionen wie z.B. Temperaturmessung, Datenfernübertragung oder Anbindung an Gebäude-
leitsysteme realisiert werden.
Die SmartBox 2 hat zusätzlich Relais-Steuerfunktionen, z.B. für die Ansteuerung externer Alarm-
geber, Magnetventile oder für den Trockenlaufschutz von Pumpen.
Die SmartBox 3 hat Relais-Steuerfunktion und einen akustischen Alarmgeber zur Mindest-
standsmeldung. Der Alarmton kann mittels Quittiertaster deaktiviert werden.
Das SmartBox-System ist als Baukasten ausgelegt und dadurch anpassbar auf viele Anwen-
dungsvariationen.
Die angezeigten Messwerte sind nicht für Abrechnungszwecke geeicht.
Die Messsonde ist keine Sicherheitseinrichtung, auch nicht in Verbindung mit einem elektroni-
schen Anzeigegerät. Sie ersetzt daher nicht die Funktion eines Grenzwertgebers am Behälter.
Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung ist die vorliegen-
de Montage- und Bedienungsanleitung zu beachten und dem Betreiber auszuhändigen.
AUFBAU

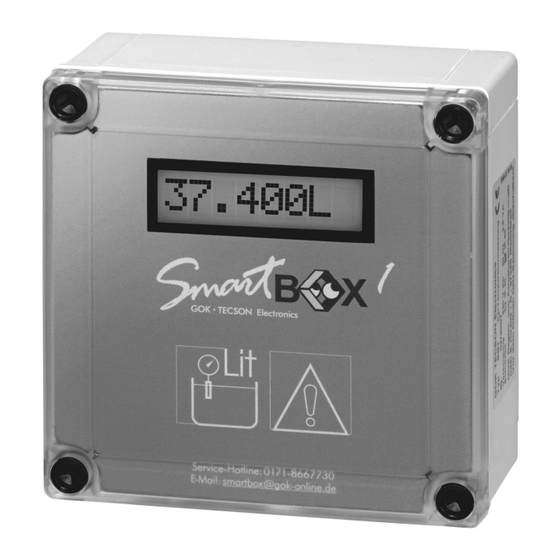

Die SmartBox 1 besitzt eine 8-stellige LCD-Anzeige und einen Messeingang zum Anschluss der
Messsonde. Die SmartBox 2 hat zusätzlich 2 programmierbare Relais mit Öffner- und Schließer-
Schaltausgang. Die SmartBox 3 hat ein programmierbares Relais mit Öffner- und Schließer-
Schaltausgang und einen akustischen Alarmgeber zur Mindeststandsmeldung. Die Messsonde
kann standardmäßig mit Tankanschlussgewinde G1, G1 ½ oder G2 eingebaut werden.
BETRIEBSMEDIEN
Heizöl EL
Dieselkraftstoff DK
FAME (Biodiesel)
Hydrauliköl
Motorenöl
Pflanzenöl
Harnstofflösung
nach DIN 51603-1
nach DIN EN 590
nach DIN EN 14214
z.B. AdBlue nach
DIN 70700
INHALT
ALLGEMEINES
AUFBAU
BETRIEBSMEDIEN
KENNZEICHNUNG
MONTAGE
INBETRIEBNAHME
PROGRAMMIERBEISPIELE
BEDIENUNG
FUNKTIONSKONTROLLE
WARTUNG
INSTANDSETZUNG
WEITERE TECHNISCHE DATEN 11
LISTE DER ZUBEHÖRTEILE
Petroleum
Alkohol
Glycerin
Glycol
Bremsflüssigkeit
Wasser
Ottokraftstoff
mit Flammpunkt < 55° C
Artikel-Nr. 28 100-
Ausgabe 02.2008
Seite 1 von 12
Seite:
1
1
1
2
2
5
6
10
10
11
11
12
Flammpunkt > 55° C
Flammpunkt > 55° C
nur mit SmartBox in
EX-Ausführung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GOK SmartBox 1
Inhaltszusammenfassung für GOK SmartBox 1
- Seite 1 Montage- und Bedienungsanleitung zu beachten und dem Betreiber auszuhändigen. AUFBAU Die SmartBox 1 besitzt eine 8-stellige LCD-Anzeige und einen Messeingang zum Anschluss der Messsonde. Die SmartBox 2 hat zusätzlich 2 programmierbare Relais mit Öffner- und Schließer- Schaltausgang. Die SmartBox 3 hat ein programmierbares Relais mit Öffner- und Schließer- Schaltausgang und einen akustischen Alarmgeber zur Mindeststandsmeldung.
-
Seite 2: Montage
Artikel-Nr. 28 100- Ausgabe 02.2008 Montage- und Bedienungsanleitung Seite 2 von 12 KENNZEICHNUNG Aufdruck Erklärung Gemäss EN 50081-1 , EN 50082-1 und EN 61010-1 / A2 MONTAGE Vor der Montage ist das Anzeigegerät und das Sondenteil auf Transportschäden zu prüfen. Die Installation und Inbetriebnahme von Anzeigegerät und Messsonde darf nur von fachspezi- fisch qualifizierten Personen durchgeführt werden. - Seite 3 Artikel-Nr. 28 100- Ausgabe 02.2008 Montage- und Bedienungsanleitung Seite 3 von 12 Entnahmeabsperrung des Behälters wieder öffnen, evtl. den Ölbrenner wieder einschalten. Funk- tion des Ölbrenners überprüfen. Anzeigegerät ohne Deckel Elektrische Installation Verbindungsleitung zwischen Anzeigegerät und Sondenteil: Spannung: Sondenteil 20 V DC Anschluss: Sondenanschlusskabel an Klemmen 1 und 2 (siehe Bild rechts)
- Seite 4 Artikel-Nr. 28 100- Ausgabe 02.2008 Montage- und Bedienungsanleitung Seite 4 von 12 Heizöl-Behälter - Schaltungsbeispiel SmartBox 1 SmartBox 1 MINUS PLUS ENTER Regenwasserspeicher - Schaltungsbeispiel SmartBox 2 SmartBox 2 MINUS PLUS ENTER...
- Seite 5 Artikel-Nr. 28 100- Ausgabe 02.2008 Montage- und Bedienungsanleitung Seite 5 von 12 INBETRIEBNAHME Die Inbetriebnahme des Inhalts-Anzeigegerätes erfolgt nach abgeschlossener Montage. Vor der Programmierung die Behälterdaten ermitteln und die Werte in die rechte Spalte Einga- bewert der nachfolgenden Tabelle eintragen - anschließend bei den einzelnen Eingabeschritten eingeben.
- Seite 6 Artikel-Nr. 28 100- Ausgabe 02.2008 Montage- und Bedienungsanleitung Seite 6 von 12 On +0°C § EIN: einstellen mit + / - § Enter Off+0°C § AUS: einstellen mit + / - § Enter ___°C Relais bzw. akustischer Alarmgeber ist außer Funktion gesetzt durch Auswahl von deactive ___°C oder Eingabe von 0% oder 0°C (jeweils bei On...
- Seite 7 Artikel-Nr. 28 100- Ausgabe 02.2008 Montage- und Bedienungsanleitung Seite 7 von 12 Beispiel 3 Brunnen, 7,50 m maximaler Wasserpegel vom Brunnenboden (Füllstand 4,20 m), Relais-Schaltfunktion gewünscht. Sonde TDS-6029 (mit Messbereich 0 – 1000 mbar), Anzeige in m Wassersäule. Schritt Eingaben Sonde 1000 mbar 1000mbar Medium Wasser...
- Seite 8 Artikel-Nr. 28 100- Ausgabe 02.2008 Montage- und Bedienungsanleitung Seite 8 von 12 Cyl. zylindrischer Behälter (siehe auch alternativ Cyl.>50m ) Liegender Zylinder; röhrenförmiger Behälter; bis 45 m³. ; typische Bauform als Au- ßenbehälter od. Erdbehälter aus Stahl. kugelförmiger Behälter Ball Erdbehälter mit kugelähnlicher Grundform;...
- Seite 9 Artikel-Nr. 28 100- Ausgabe 02.2008 Montage- und Bedienungsanleitung Seite 9 von 12 6.Relay1 deactive Voreinstellung (Enter auf deactive Sprung zum nächsten Eingabe- § (SBox 2) schritt) active Enter auf active führt zum On-Schritt oder On: 10% 10% ist Voreinstellung, Bereich ist 0..99 6.
-
Seite 10: Bedienung
Artikel-Nr. 28 100- Ausgabe 02.2008 Montage- und Bedienungsanleitung Seite 10 von 12 14. – Zurück zum Anzeigemodus 19. Exit 20. LCD Contr 60 Kontrast der LCD-Anzeige einstellen 21. Info Anzeige von: Software-Version V1.00 Seriennummer SN1234 xxxx xxxx 22.TestI Anzeige aktueller mA Messwert und Hex-Wert AD-Wandler 23.TestR Rel1 ON... -
Seite 11: Wartung
Artikel-Nr. 28 100- Ausgabe 02.2008 Montage- und Bedienungsanleitung Seite 11 von 12 WARTUNG SICHERHEITSHINWEIS bei wassergefährdenden Betriebsmedien: Bei Wartungsarbeiten muss auslaufendes Medium aufgefangen werden. Entsprechende Gesetze und Verordnungen beachten! Das Inhaltsanzeigegerät ist bei ordnungsgemäßer Montage und Bedienung wartungsfrei. In jähr- lichen Abständen ist eine Überprüfung von Anzeigegerät und Sondenteil, wie unter FUNKTIONSKONTROLLE beschrieben, vorzunehmen. -
Seite 12: Liste Der Zubehörteile
Brennerstörung) Zusatzantenne zur Empfangsverstärkung an 28 858-00 Zusatzantenne SmartBox 5 - Datentransmitter GOK Regler- und Armaturen-Gesellschaft mbH & Co. KG Obernbreiter Straße 2-16, D-97 340 Marktbreit +49 9332 404-0 Fax +49 9332 404-43 E-Mail: info@gok-online.de Internet: www.gok-online.de Art.-Nr. 28 100-51b...
