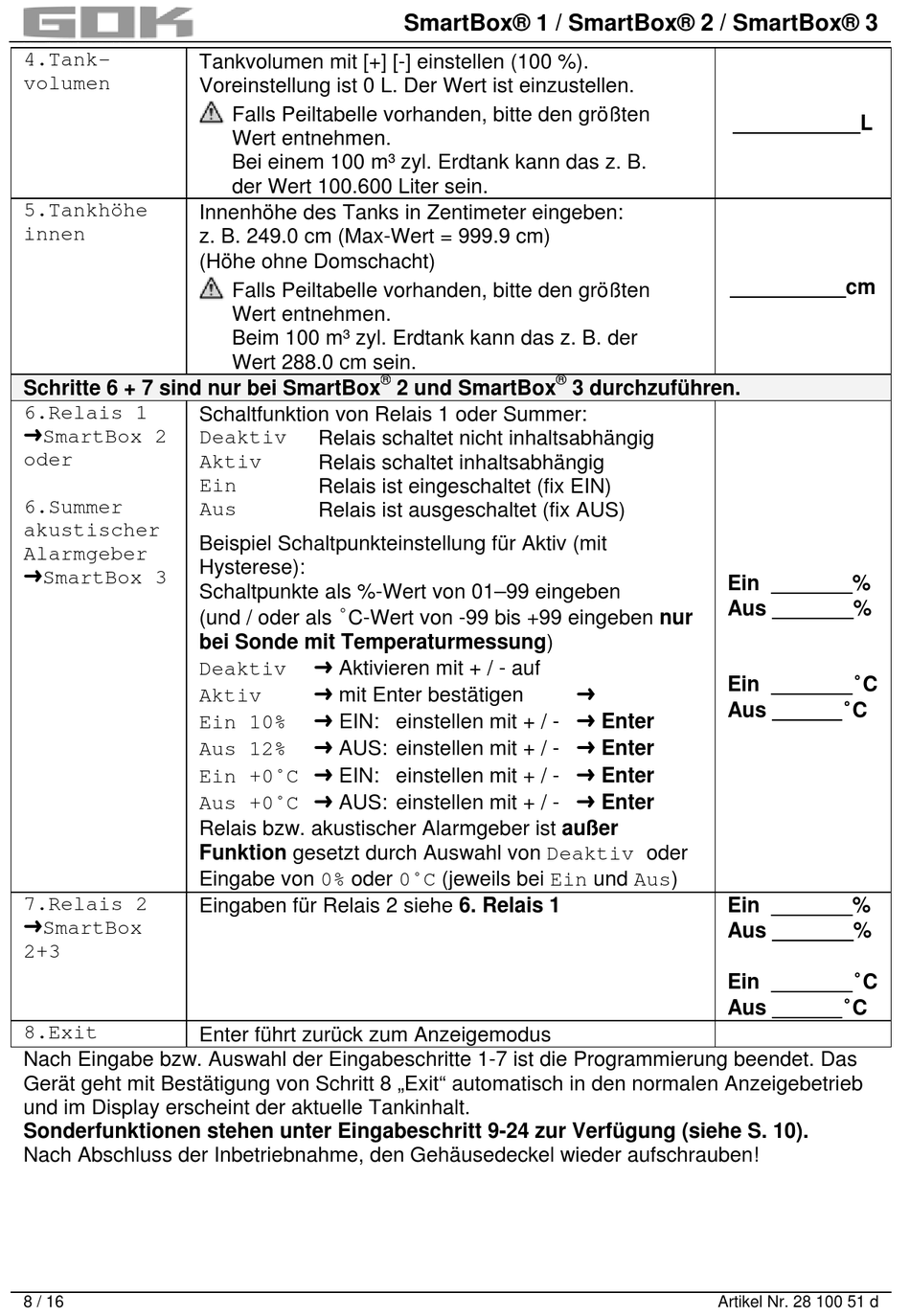

GOK SmartBox 1 Montage- Und Bedienungsanleitung Seite 8

Pos: 45 /Anleitungen A5/Elektronik/Smartbox/1+2+3/Eingabefunktion 4-8 @ 0\mod_1305114973863_6.docx @ 12438 @ @ 1
4.Tank-
volumen
5.Tankhöhe
innen
Schritte 6 + 7 sind nur bei SmartBox
6.Relais 1
SmartBox 2
oder
6.Summer
akustischer
Alarmgeber
SmartBox 3
7.Relais 2
SmartBox
2+3
8.Exit
Nach Eingabe bzw. Auswahl der Eingabeschritte 1-7 ist die Programmierung beendet. Das
Gerät geht mit Bestätigung von Schritt 8 „Exit" automatisch in den normalen Anzeigebetrieb
und im Display erscheint der aktuelle Tankinhalt.
Sonderfunktionen stehen unter Eingabeschritt 9-24 zur Verfügung (siehe S. 10).
Nach Abschluss der Inbetriebnahme, den Gehäusedeckel wieder aufschrauben!
Pos: 46 /---Seitenumbruch A5--- @ 0\mod_1297265391854_0.docx @ 3169 @ @ 1
8 / 16
Tankvolumen mit [+] [-] einstellen (100 %).
Voreinstellung ist 0 L. Der Wert ist einzustellen.
Falls Peiltabelle vorhanden, bitte den größten
Wert entnehmen.
Bei einem 100 m³ zyl. Erdtank kann das z. B.
der Wert 100.600 Liter sein.
Innenhöhe des Tanks in Zentimeter eingeben:
z. B. 249.0 cm (Max-Wert = 999.9 cm)
(Höhe ohne Domschacht)
Falls Peiltabelle vorhanden, bitte den größten
Wert entnehmen.
Beim 100 m³ zyl. Erdtank kann das z. B. der
Wert 288.0 cm sein.
Schaltfunktion von Relais 1 oder Summer:
Deaktiv Relais schaltet nicht inhaltsabhängig
Aktiv Relais schaltet inhaltsabhängig
Ein Relais ist eingeschaltet (fix EIN)
Aus Relais ist ausgeschaltet (fix AUS)
Beispiel Schaltpunkteinstellung für Aktiv (mit
Hysterese):
Schaltpunkte als %-Wert von 01–99 eingeben
(und / oder als ˚C-Wert von -99 bis +99 eingeben nur
bei Sonde mit Temperaturmessung)
 Aktivieren mit + / - auf
Deaktiv
 mit Enter bestätigen
Aktiv
 EIN: einstellen mit + / -  Enter
Ein 10%
 AUS: einstellen mit + / -  Enter
Aus 12%
Ein +0˚C  EIN: einstellen mit + / -  Enter
Aus +0˚C  AUS: einstellen mit + / -  Enter
Relais bzw. akustischer Alarmgeber ist außer
Funktion gesetzt durch Auswahl von Deaktiv oder
Eingabe von 0% oder 0˚C (jeweils bei Ein und Aus)
Eingaben für Relais 2 siehe 6. Relais 1
Enter führt zurück zum Anzeigemodus
SmartBox® 1 / SmartBox® 2 / SmartBox® 3
®
2 und SmartBox
®
3 durchzuführen.
Ein _______%
Aus _______%
Ein _______˚C

Aus ______˚C
Ein _______%
Aus _______%
Ein _______˚C
Aus ______˚C
Artikel Nr. 28 100 51 d
___________L
__________cm
