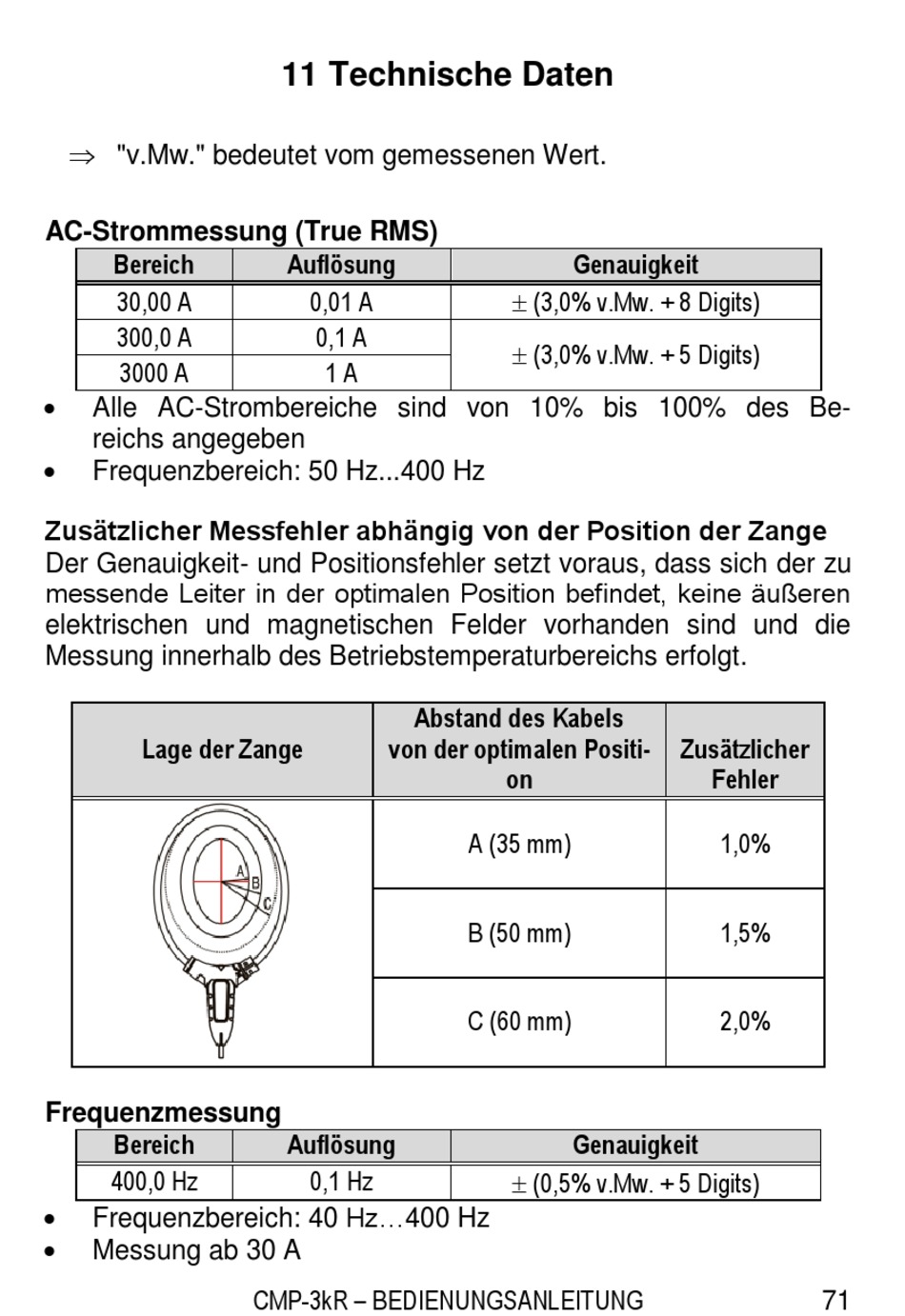

"v.Mw." bedeutet vom gemessenen Wert.
AC-Strommessung (True RMS)
Bereich
30,00 A
300,0 A
3000 A
Alle AC-Strombereiche sind von 10% bis 100% des Be-
reichs angegeben
Frequenzbereich: 50 Hz...400 Hz
Zusätzlicher Messfehler abhängig von der Position der Zange
Der Genauigkeit- und Positionsfehler setzt voraus, dass sich der zu
messende Leiter in der optimalen Position befindet, keine äußeren
elektrischen und magnetischen Felder vorhanden sind und die
Messung innerhalb des Betriebstemperaturbereichs erfolgt.
Lage der Zange
Frequenzmessung
Bereich
400,0 Hz
Frequenzbereich: 40 Hz...400 Hz
Messung ab 30 A
11 Technische Daten
Auflösung
0,01 A
0,1 A
1 A
Abstand des Kabels
von der optimalen Positi-
Auflösung
0,1 Hz
CMP-3kR – BEDIENUNGSANLEITUNG
Genauigkeit
(3,0% v.Mw. + 8 Digits)
(3,0% v.Mw. + 5 Digits)
on
A (35 mm)
B (50 mm)
C (60 mm)
Genauigkeit
(0,5% v.Mw. + 5 Digits)
Zusätzlicher
Fehler
1,0%
1,5%
2,0%
71
