Massoth DiMAX Navigator 2.4GHz Bedienungsanleitung Seite 24

5.6 Rückmeldeanzeige
Mit der aktivierten Rückmeldeanzeige (über Spe-
zialmodus B3) ist es möglich, die ausgelösten
Gleiskontakte der Rückmeldemodule im Naviga-

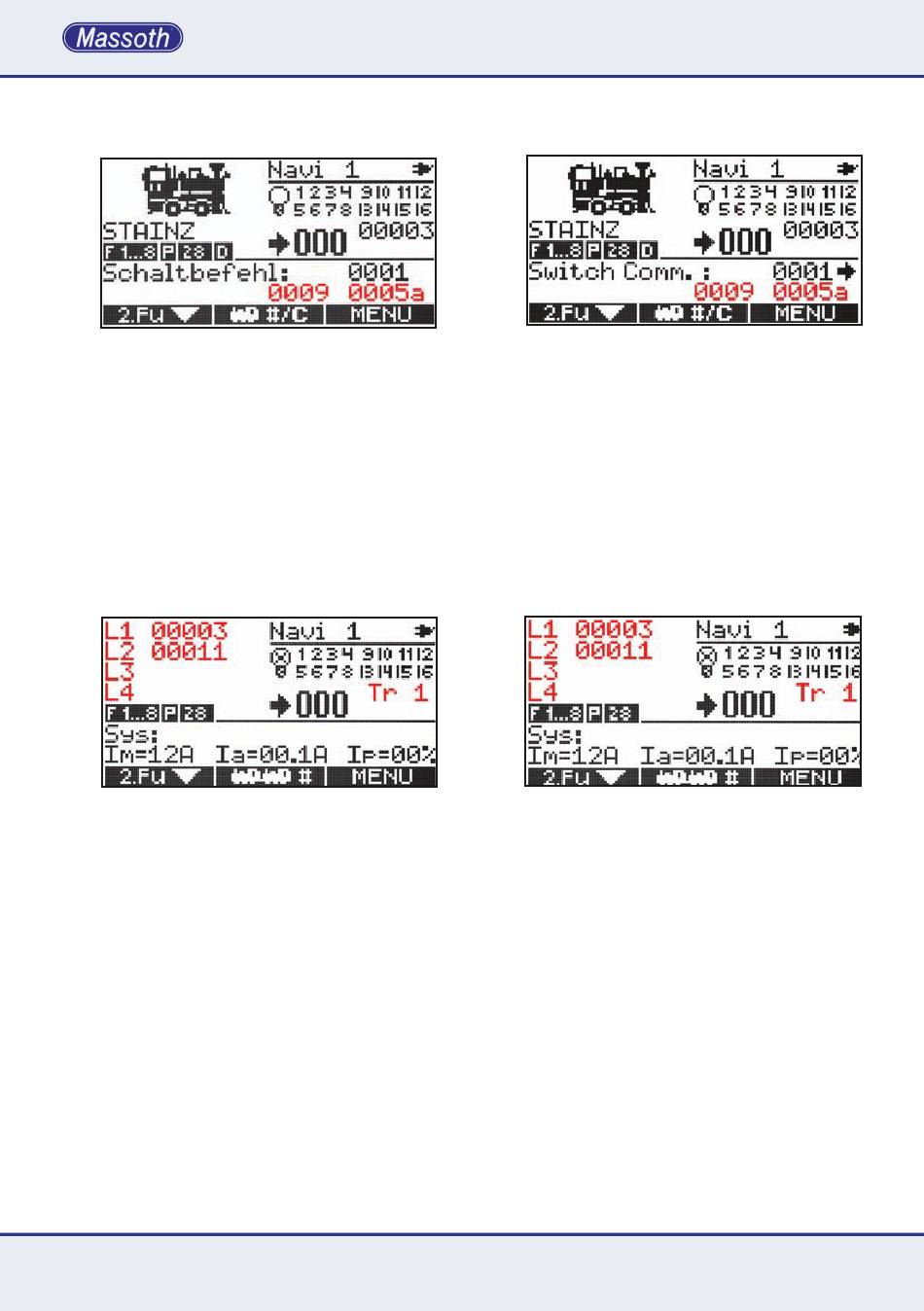

tor anzeigen zu lassen. In der 2. Funktionsebene
unter Schaltbefehl werden die Kontaktnummern
in der unteren Zeile dargestellt. Vorne sehen
sie die umgerechnete Kontaktnummer, wie sie
bei der PC-Steuerung verarbeitet wird. Hinten
steht die programmierte Kontaktnummer.
6. Loktraktion
Bei einer Loktraktion werden mehrere Loks
zu einem Zug zusammengestellt. Das kennt
man beispielsweise von langen Güterzü-
gen aus den USA. Um eine Loktraktion zu
nutzen, muss diese erst definiert werden.
Als Standard wird die Traktion Nr. 1 geladen.
Hier können Sie mit M2 die zuvor ein-
gestellten Traktionen durchblättern.
Haben Sie die gewünschte Traktion,
wählen Sie diese mit M3 aus.
Nun werden im Traktionsmodus anstelle
des Loksymboles die Adressen der bis zu 4
Traktionsloks angezeigt. Die Steuerung der
Traktion ist mit der Loksteuerung vergleich-
bar. Ist in der ausgewählten Traktion eine
falsch oder nicht konfigurierte Lokadresse
24
5.6 Feedback display
When special mode 3 is activated, the feedback
data of triggered track contacts connected to
feedback modules are shown in the display
of the Navigator. When the switch command
function is selected for the secondary func-
tion display the feedback details are shown
below the switch address. The first four
digits show the triggered contact address
as it is used for PC control, the last 5 digits
show the programmed contact number.
6. Consist
A consist is the combination of multiple
locos in one train. The known example of
long freight trains in the US. In order to use
a consist, it has to be configured first.
Consist no. 1 is the standard setting to be acti-
vated when selecting the consist mode. Use the
M2 key to select one of the preconfigured con-
sists. Confirm the desired consist with the M3
key. Instead of the locomotive picture the con-
figured loco addresses of the chosen consist are
shown in the display. The consist is operated
similar to a single loco, with the dial knob and
the keyboard. If a configured loco of the consist
does not exist it is shown with an X behind the
loco address. This also applies to active locos
