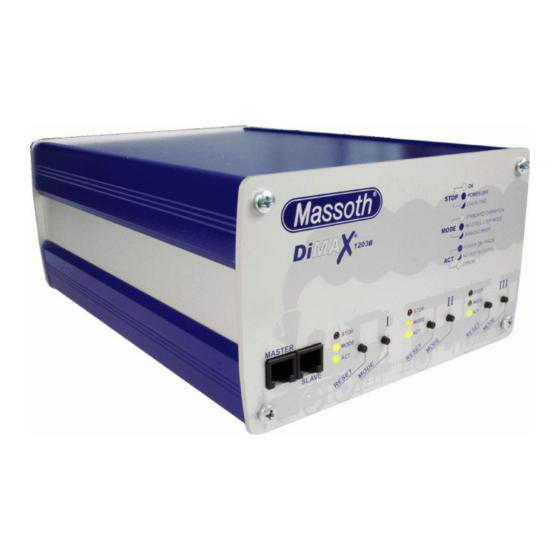

- Seite 1 MASSOTH DiMAX 1203B Digitalbooster ® Digitalbooster 3 x 4 Ampere für den Betrieb NMRA-kompatibler Modellbahnkomponenten Art.Nr.: 8141001 Version 1.00 - 12/07 DiMAX ® 1203B Digitalbooster...
-
Seite 2: Inhaltsverzeichnis
MASSOTH Inhalt Seite Beschreibung Übersicht Funktionsumfang III. Übersicht Systemanschlüsse Bitte lesen Sie dieses Kapitel vor Inbetriebnahme! Warnhinweise Garantie und Gewährleistungsansprüche Reparatur und Kundendienst Lieferumfang Inbetriebnahme Anschluss Spannungsversorgung Sicherung Gleisanschluss Anschluss von Steuerkomponenten ® ® ® Anschluss einer DiMAX , LGB... -
Seite 3: Beschreibung
MASSOTH Beschreibung Der DiMAX ® 1203B Digitalbooster baut auf den technischen Spezifikationen der DiMAX ® 1200Z Digitalzentrale auf und bietet Ihnen somit die gleichen hervorragenden Eigenschaften. Die 3 voneinander getrennten Endstufen liefern, je nach Einstellung und Anschluss, bis zu 10 Am- pere dauerhaft (12 A kurzzeitig) Fahrstrom. -
Seite 4: Bitte Lesen Sie Dieses Kapitel Vor Inbetriebnahme
MASSOTH - Lenz ® CDE Schnittstelle (Rückseite) Die Anschlussbuchsen für DiMAX ® Steuerkomponenten, wie z.B. Handregler, Funkempfän- ger, Rückmelder, Belegtmelder, etc. können jederzeit über einen zusätzlichen Verteiler (Di- ® Busverteiler Art.Nr.: ME 8138001) erweitert werden. Anmerkung: In der Anleitung wird von einem Zentralennavigator gesprochen. Dieser wird vorraussichtlich im Herbst 2008 verfügbar sein und ist für kleine Maßstäbe wie H0 und N gedacht. -
Seite 5: Garantie Und Gewährleistungsansprüche
1.2 Garantie und Gewährleistungsansprüche Massoth garantiert die Fehlerfreiheit dieses Produkts für ein Jahr. Darüber hinaus besteht in Deutsch- land ein Gewährleistungsanspruch von 2 Jahren. Verschleißteile sind von der Garantieleistung ausge- schlossen, da diese Teile einer natürlichen Abnutzung durch Gebrauch des Gegenstandes unterliegen. -
Seite 6: Inbetriebnahme
MASSOTH Inbetriebnahme Das folgende Kapitel widmet sich der ersten Inbetriebnahme des DiMAX ® 1203B Digitalboos- ters. Gehen Sie dazu bitte wie folgend beschrieben vor. 3.1 Anschluss Nehmen Sie den Digitalbooster aus der Verpackung heraus. Stellen Sie den Booster an einen dafür geeigneten Platz. Wegen der Wärmeentwicklung, sollte die Zentrale nicht in der Nähe eines Heizkörpers positioniert oder auch direkter Sonneneinstrahlung ausgesetzt wer-... -
Seite 7: Spannungsversorgung
MASSOTH ® Abbildung 2: Die Rückansicht der DiMAX 3.2 Spannungsversorgung Abbildung 3: Steckeranschluss Nehmen Sie den grünen 2poligen Hauptanschluss-Stecker aus der Packung der Digitalzen- trale heraus. Verwenden Sie einen Schlitz-Schraubendreher um das Anschlusskabel Ihrer DiMAX ® 1203B Digitalbooster... -
Seite 8: Sicherung
MASSOTH Spannungsquelle (Trafo, Netzteil, Batterie) in die korrekten Buchsen des Steckers zu schrau- ben (Abb. 3). Stecken Sie den Stecker anschließend in die dafür vorgesehene grüne Buchse auf der Rückseite des Digitalboosters. (wie in Abb. 3 gezeigt). Verzinnen Sie nicht das Ka- bel! Nehmen Sie Aderendhülsen oder verdrillen Sie das Kabel gut vor dem festschrauben. -
Seite 9: Anschluss Von Steuerkomponenten
MASSOTH 3.5 Anschluss von Steuerkomponenten (Gerät in Vorbereitung) Der DiMAX ® 1203B Digitalbooster verfügt an der Frontseite über 2 Anschlussbuchsen für Steuerkomponenten wie z.B. den DiMAX ® ZentralenNavigator, DiMAX ® Buskomponenten, wie z.B. Rückmelder und Belegtmelder, sowie den DiMAX ®... -
Seite 10: Led Statusanzeige Mit Bedienfeld
MASSOTH 3.7 LED Statusanzeige mit Bedienfeld Die LED Anzeigen informieren im Betrieb jederzeit über den aktuellen Zustand der Anlage. Pro Kanal sind 3 LED Anzeigen vorhanden die folgende Funktionen anzeigen Abbildung 6: LED Statusanzeige Die genaue Erklärung der einzelnen Modi erfolgt ab Kapitel 5. -
Seite 11: Erstes Einschalten
MASSOTH Erstes Einschalten Betreiben Sie den DiMAX ® 1203 Booster mit einer Zentrale zusammen, gilt generell: Erst Zentrale einschalten, dann den Booster! Beim Betrieb mit einem Zentralennavigator ist das nicht notwendig. Schalten Sie die Spannungsquelle für den DiMAX ® 1203 Booster ein. -
Seite 12: Einstellung Der Ausgangsspannung
MASSOTH 4.5 Einstellung der Ausgangsspannung Mit dem Ausgangsspannungsregler auf der Rückseite (Abb. 4) können Sie die Ausgangs- spannung aller Ausgänge von 14 – 22 V regeln. Dieser Regler hat nur Funktion bei Betrieb mit einer Eingangs-Wechselspannung! DiMAX ® 1203B Digitalbooster... -
Seite 13: Betriebsart 1 (Booster)
MASSOTH Betriebsart 1 (Booster) In dieser Betriebsart arbeitet der DiMAX ® 1203 Booster im ganz normalen Boosterbetrieb. (Abb. 7) Sie können anstatt der DiMAX ® 800Z auch eine DiMAX ® 1200Z, LGB ® MZS II oder III anschließen. Der Anschluss von Lenz ®... -
Seite 14: Parallelschaltung Der Ausgänge
MASSOTH 5.1 Parallelschaltung der Ausgänge Die Parallelschaltung von Ausgängen ist nur in Betriebsart 1 (Booster) zulässig! Sie können 2 oder 3 Ausgänge parallel betreiben und damit den Ausgangstrom erhöhen. Bei Parallelschaltung von 2 Ausgängen ist das ca. 7 Ampere Dauerstrom und bei 3 Ausgängen ca. -
Seite 15: Betriebsart 2 (Booster Mit Kehrschleifenautomatik)
MASSOTH 5.2 Betriebsart 2 (Booster mit Kehrschleifenautomatik) In der Betriebsart 2 haben Sie die Möglichkeit Ihren Booster als Kehrschleifenmodul zu be- nutzen. In Abb. 10 sehen Sie ein Beispiel solch eines Aufbaus. Hierbei ist Ausgang 1 in Be- triebsart 2 (Kehrschleifenmodus) und Kanal 2 in Betriebsart 1 (Booster). -
Seite 16: Betriebsart 3 (Booster Mit Bremsfunktion)
MASSOTH 5.3 Betriebsart 3 (Booster mit Bremsfunktion) In der Betriebsart 3 können Sie die Brems- oder Haltefunktion des Boosters benutzen. In Abb. 11 sehen Sie ein Beispiel eines solchen Aufbaus. In diesem Modus können Sie Dank unseres patentierten Verfahrens die Lokfunktion auch in einer Bremsstrecke auslösen. Ledig- lich die Geschwindigkeit der Lok wird vom Booster beeinflusst. -
Seite 17: Sonderfunktion Langsamfahrt In Betriebsart
MASSOTH 5.3.1 Sonderfunktion Langsamfahrt in Betriebsart 3 Sie können mit dem DiMAX ® 1203 Booster auch eine Langsamfahrstrecke aufbauen. Ein Beispiel dazu sehen Sie in Abb. 12. Abbildung 12: Anschlussplan in Betriebsart 3 mit Langsamfahr- und Bremsfunktion Dabei ist Ausgang 3 in Betriebsart 1 (Booster), Ausgang 2 in Betriebsart 3 (Bremsfunktion Langsamfahrt) und Ausgang 1 in Betriebsart 3 (Bremsfunktion Stop). -
Seite 18: Anschlussart Mit Zentralennavigator
MASSOTH Ist das Vorsignal auf „Halt erwarten“ und das Hauptsignal auf „Halt“ ist folgender Ablauf. Der Zug fährt über den Gleiskontakt nach dem Vorsignal und schaltet das erste Relais. Dadurch wird Block 2 durch Ausgang 2 versorgt und der Zug ist im Langsamfahrbetrieb. Überfährt der Zug den zweiten Gleiskontakt, wird das zweite Relais geschaltet und Block 2 wird durch Aus- gang 1 versorgt. -
Seite 19: Anschlussart Mit Lenz ® , Uhlenbrock
MASSOTH 6.1 Anschlussart mit Lenz , Uhlenbrock oder kompatiblen Zentralen ® ® In Abb. 13 sehen Sie, wie Sie den DiMAX ® 1203 Booster mit einer Lenz ® Zentrale verbinden. Schließen Sie das CDE Kabel unbedingt richtig an! Beachten Sie hierzu die Anleitung der Zentrale. -
Seite 20: Anschlussart Mit Anderen Zentralen
MASSOTH 6.2 Anschlussart mit anderen Zentralen In Abb. 14 sehen Sie, wie Sie den DiMAX ® 1203 Booster mit Zentralen anderer Hersteller verbinden. Hierbei darf der Gleisanschluss der Fremdzentrale keine Verbindung mit den Boosterausgängen haben! Auch eine Trennstelle ist unzulässig! - Seite 21 MASSOTH CV - Configuration variable (Konfigurationsvariable) ● Bei DCC-Decodern können verschiedene Einstellung in so genannten CV´s abgespeichert werden. Eine CV besteht aus einem Byte (= 8 Bit) und kann somit Werte zwischen 0 und 255 annehmen. CV-Programmierung, Direkt CV-Programmierung, Direkt Mode (DM) ●...
- Seite 22 MASSOTH Interface ● Ein Interface stellt generell die Verbindung zwischen dem Digitalsystem und einem Computer her. Soll ein Computer Steueraufgaben auf einer Anlage übernehmen, so ist ein Interface zwingend erforderlich, um die einzelnen Module ansteuern zu können. In vielen Digitalzentralen ist ein Interface bereits eingebaut.
-
Seite 23: Technische Daten
MASSOTH Technische Daten Eingangsspannung: 12 – 18 V AC / 14 – 24 V DC Ausgangsspannung: max. 22V DCC / regelbar bei Eingangsspannung AC von 14 – 22V DCC Eingangstrom: Dauerstrom 10 A / Max. 12 A Ausgangsstrom-Einzelbetrieb: Dauerstrom 3 x 3,5 A / Max. 3 x 4 A Ausgangstrom-Parallelbetrieb: Dauerstrom 10 A Betriebstemperatur: 0...50C°... -
Seite 24: Support
Warenzeichen und Ei- gentum des entsprechenden Inhabers. Andere Warenzeichen sind ebenfalls geschützt. Texte, Bilder und Zeichnungen unterliegen dem Urheberrechtschutz der Mas- soth Elektronik GmbH, insofern nicht anders gekennzeichnet, und dürfen ohne schriftliche Genehmigung der Massoth Elektronik GmbH nicht genutzt werden. 12/07 TI DiMAX ®...
