4.2 Display & Tastatur
Das Display informiert im Betrieb jederzeit über den aktuellen Zustand der Anlage (Abb. 5). Wichtige
Daten, wie z.B. die momentane Auslastung in Ampere, die Anzahl der aktiven Loks, der eingestellte
maximale Fahrstrom (8 Ampere), die Abschaltzeit bei Kurzschlusserkennung und die gemessene Fahr-
spannung (24 Volt) werden immer aktuell angezeigt.
Mit den drei Tasten unter dem Display navigieren Sie durch das Menü der Digitalzentrale. Dabei zeigt
die unterste Zeile des Displays die Belegung der Tasten, abhängig von der entsprechenden Menüfunk-
tion.
4.3 Status LEDs
Die Zentrale verfügt an der Frontseite über 4 LEDs die den Zustand der Zentrale anzeigen.
Power – LED
(grün)
Aktivitäts – LED
(gelb)
Booster – LED
(gelb)
STOP – LED
(rot)

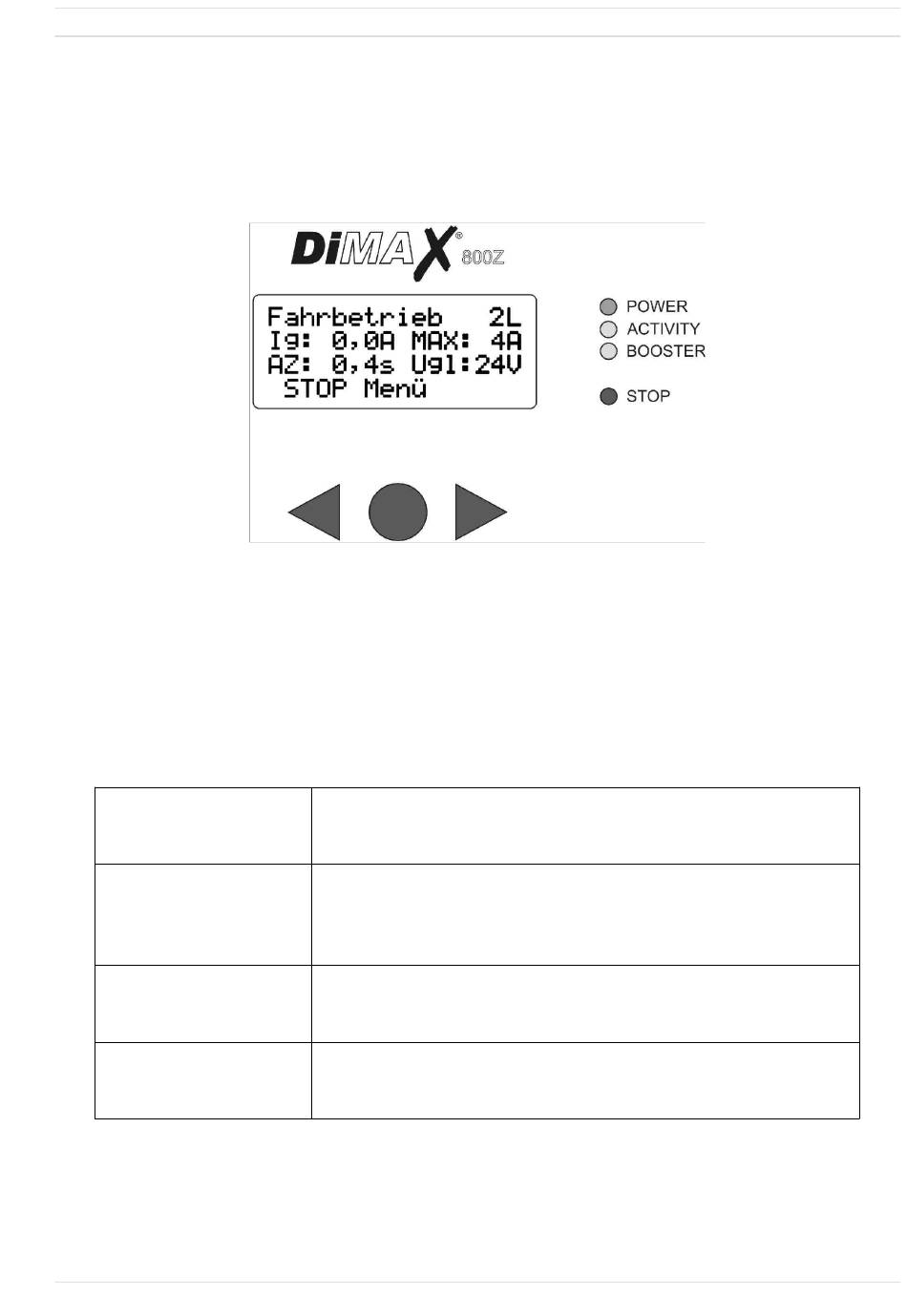

Abbildung 5: Display im Fahrbetrieb
Nach dem Starten der Zentrale und erfolgreichem Abschluss des
Systemtests befindet sich die Zentrale im Fahrbetrieb. Die Power –
LED leuchtet dabei dauerhaft.
Die Aktivitäts – LED blinkt im Betrieb wenn durch die
Steuerkomponenten Befehle erfolgen. Beim Empfang von
Softwareupdates einer Komponente blinkt die LED beim Empfang der
einzelnen Datenpakete vom PC.
Die Booster – LED leuchtet, wenn ein Booster an der
Boosterschnittstelle angeschlossen ist und der Datenaustausch
korrekt stattfindet.
Die STOP – LED blinkt, bzw. leuchtet, wenn über die Zentrale oder
ein Steuergerät bzw. Rückmeldekontakt der NOTSTOP ausgelöst
wird.
