RIA45 Bedienelemente und Anzeige
!
Hinweis!
Grundsätzlich ist ein Überschreiben von Parametern durch die PC Software FieldCare und den
entsprechenden Geräte DTM auch bei aktivem Zugriffsschutz möglich.
Soll der Zugriffsschutz anhand eines Codes auch auf die Software ausgeweitet werden, ist diese
Funktionalität im erweiterten Gerätesetup zu aktivieren.
Hierzu:
Menü É Expert É System É Overfill protect É German WHG auswählen und bestätigen.
5.2 Anzeige und Gerätestatusanzeige / LED
Der Prozessanzeiger bietet ein hintergrundbeleuchtetes LC Display welches in zwei Bereiche
gegliedert ist. Der Segment Bereich zeigt den Wert des Kanals sowie zusätzliche Informationen
und Alarme.
Im Dot-Matrix-Bereich werden im Anzeigebetrieb zuätzliche Kanalinformationen wie TAG,
Unit oder Bargraph dargestellt. Während der Bedienung werden hier Bedientexte in englischer
Sprache dargestellt.
Die Parameter zur Displayeinstellung werden im Kapitel 'Inbetriebnahme' in der Betriebsanlei-
tung auf der beiligenden CD-ROM detailliert erläutert.

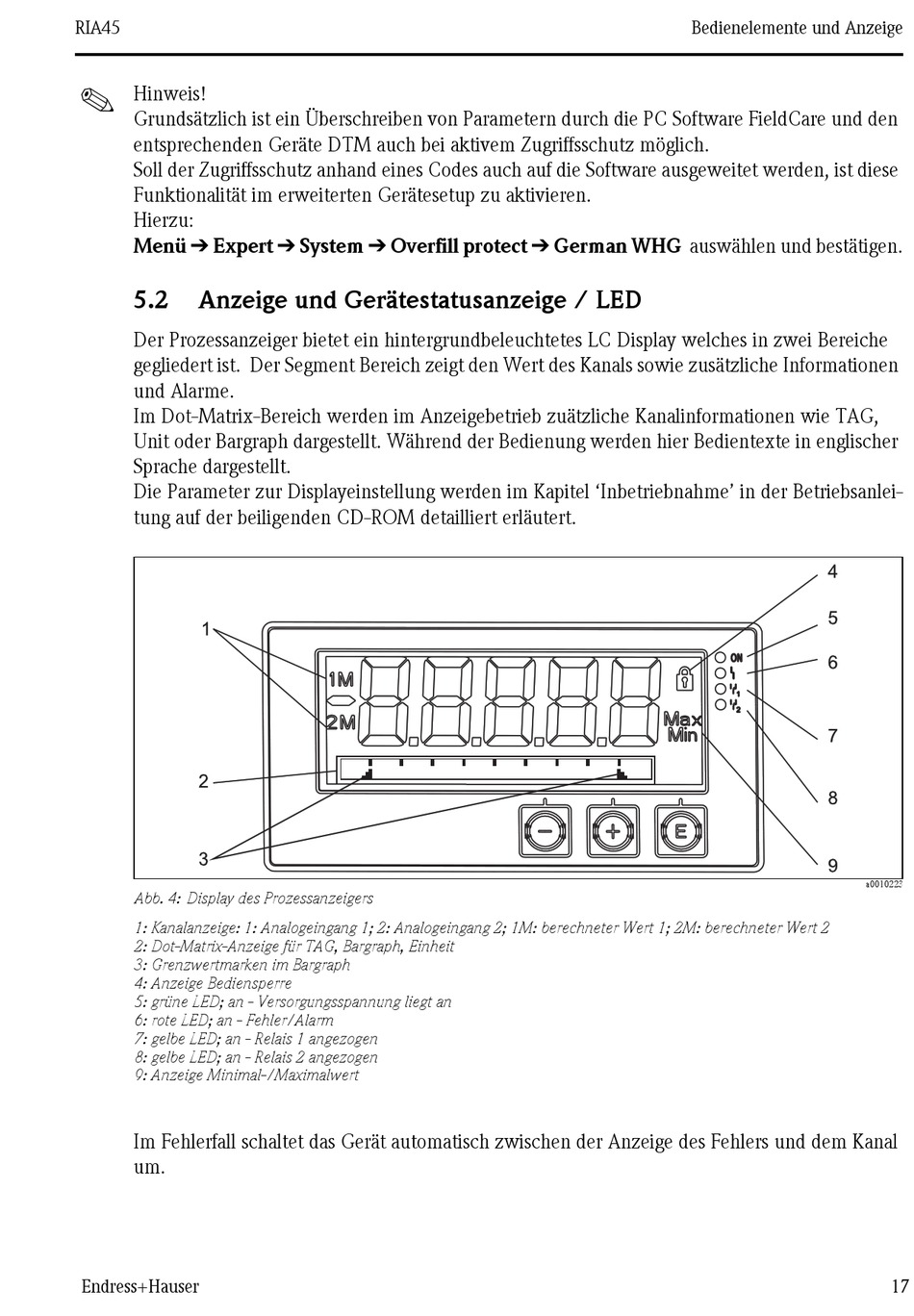

a0010223
Abb. 4: Display des Prozessanzeigers
1: Kanalanzeige: 1: Analogeingang 1; 2: Analogeingang 2; 1M: berechneter Wert 1; 2M: berechneter Wert 2
2: Dot-Matrix-Anzeige für TAG, Bargraph, Einheit
3: Grenzwertmarken im Bargraph
4: Anzeige Bediensperre
5: grüne LED; an - Versorgungsspannung liegt an
6: rote LED; an - Fehler/Alarm
7: gelbe LED; an - Relais 1 angezogen
8: gelbe LED; an - Relais 2 angezogen
9: Anzeige Minimal-/Maximalwert
Im Fehlerfall schaltet das Gerät automatisch zwischen der Anzeige des Fehlers und dem Kanal
um.
