Montage

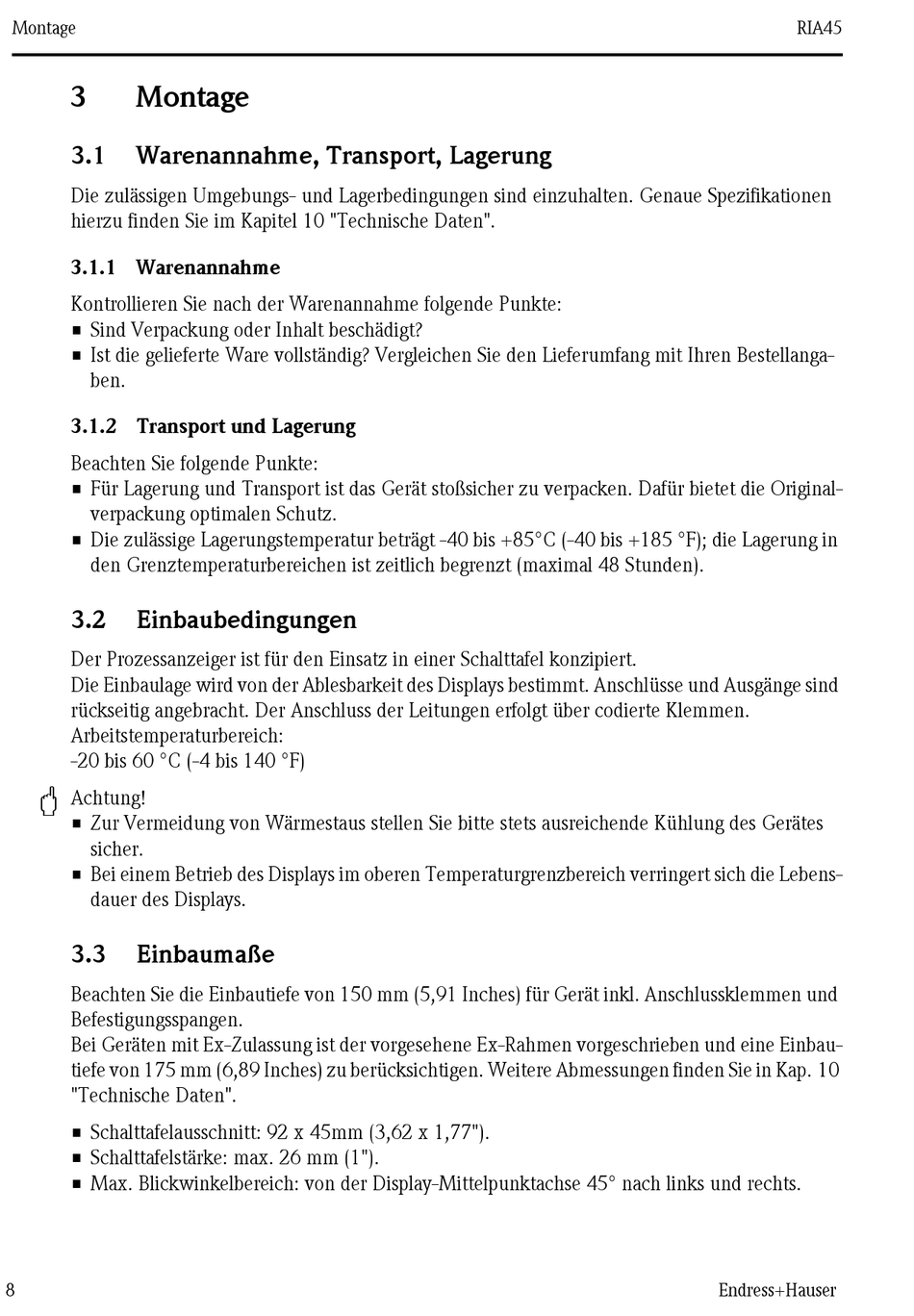

3 Montage
3.1 Warenannahme, Transport, Lagerung
Die zulässigen Umgebungs- und Lagerbedingungen sind einzuhalten. Genaue Spezifikationen
hierzu finden Sie im Kapitel 10 "Technische Daten".
3.1.1 Warenannahme
Kontrollieren Sie nach der Warenannahme folgende Punkte:
• Sind Verpackung oder Inhalt beschädigt?
• Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihren Bestellanga-
ben.
3.1.2 Transport und Lagerung
Beachten Sie folgende Punkte:
• Für Lagerung und Transport ist das Gerät stoßsicher zu verpacken. Dafür bietet die Original-
verpackung optimalen Schutz.
• Die zulässige Lagerungstemperatur beträgt -40 bis +85°C (-40 bis +185 °F); die Lagerung in
den Grenztemperaturbereichen ist zeitlich begrenzt (maximal 48 Stunden).
3.2 Einbaubedingungen
Der Prozessanzeiger ist für den Einsatz in einer Schalttafel konzipiert.
Die Einbaulage wird von der Ablesbarkeit des Displays bestimmt. Anschlüsse und Ausgänge sind
rückseitig angebracht. Der Anschluss der Leitungen erfolgt über codierte Klemmen.
Arbeitstemperaturbereich:
-20 bis 60 °C (-4 bis 140 °F)
"
Achtung!
• Zur Vermeidung von Wärmestaus stellen Sie bitte stets ausreichende Kühlung des Gerätes
sicher.
• Bei einem Betrieb des Displays im oberen Temperaturgrenzbereich verringert sich die Lebens-
dauer des Displays.
3.3 Einbaumaße
Beachten Sie die Einbautiefe von 150 mm (5,91 Inches) für Gerät inkl. Anschlussklemmen und
Befestigungsspangen.
Bei Geräten mit Ex-Zulassung ist der vorgesehene Ex-Rahmen vorgeschrieben und eine Einbau-
tiefe von 175 mm (6,89 Inches) zu berücksichtigen. Weitere Abmessungen finden Sie in Kap. 10
"Technische Daten".
• Schalttafelausschnitt: 92 x 45mm (3,62 x 1,77").
• Schalttafelstärke: max. 26 mm (1").
• Max. Blickwinkelbereich: von der Display-Mittelpunktachse 45° nach links und rechts.
