RIA45
• Bei einer Anreihung der Geräte in X-Richtung (horizontal nebeneinander) oder in Y-Richtung
(vertikal übereinander) ist der mechanische Abstand (vorgegeben durch das Gehäuse und
Frontteil) zu berücksichtigen.
3.4 Vorgehensweise zur Montage
Der erforderliche Schalttafelausschnitt beträgt 92x45 mm (3,62x1,77 Inches).

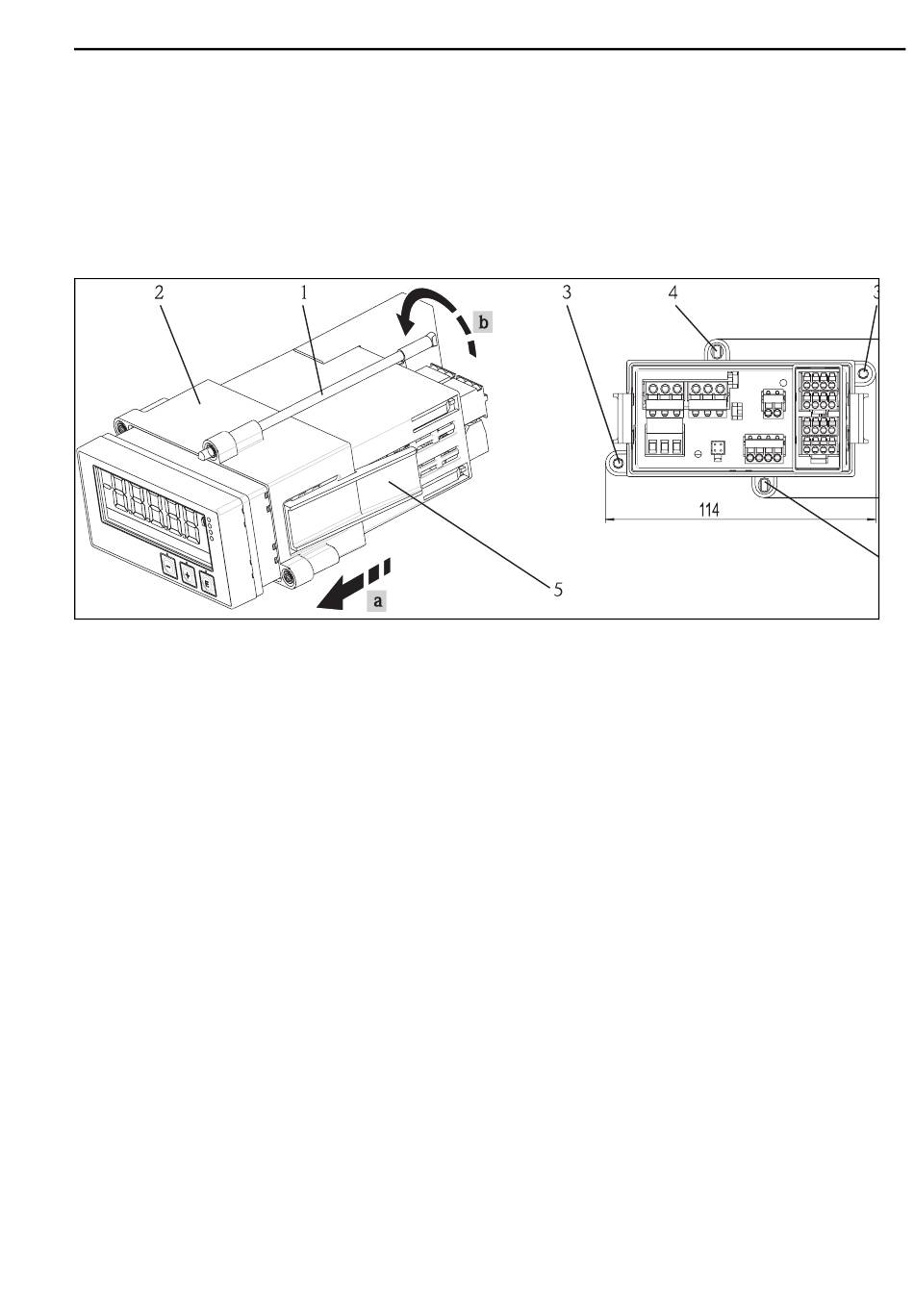

Abb. 2: Einbau in Schalttafel
1. Schrauben Sie die Gewindestangen (1) in die vorgesehenen Positionen am Montagerah-
men (2). Hierfür stehen Ihnen wahlweise vier gegenüberliegende Einschraubpositionen
zur Verfügung (3 / 4).
2. Schieben Sie das Gerät mit Dichtring von vorne durch den Schalttafelausschnitt.
3. Zur Befestigung des Tubus in der Schalttafel halten Sie das Gerät waagerecht und schieben
Sie das Rahmenteil (2) mit den eingeschraubten Gewindestangen über den Tubus bis die-
ses einrastet (a).
4. Ziehen Sie anschließend die Gewindestangen fest um das Gerät zu fixieren (b).
Zur Demontage des Gerätes kann das Montagerahmen an den Rastelementen entriegelt und
anschliessend abgezogen werden.
3.5 Einbaukontrolle
• Ist der Dichtungsring unbeschädigt?
• Ist der Montagerahmen fest am Gehäuse des Gerätes eingerastet?
• Sind die Gewindestangen angezogen?
• Sitzt das Gerät mittig im Schalttafelausschnitt?
