Lage Der Zugentlastung; Empfohlene Verlegung; Verlegen Des Kabels - Bayer Medrad Spectris Solaris EP Bedienungsanleitung

Lage der
Zugentlastung
Empfohlene
Verlegung

Verlegen des Kabels

®
MEDRAD Spectris Solaris EP MR-Injektionssystem
5. Die Abdeckungen der unteren Konsole wieder vorsichtig anbringen und
mit den vier zuvor entfernten Schrauben sichern. Darauf achten, dass das
Glasfaserkabel nicht zu stark gebogen wird.
6. Die überschüssige Glasfaserkabellänge in eine Schlaufe legen und am
Kabelbügel der Säule der MRT-Raum-Einheit aufhängen.

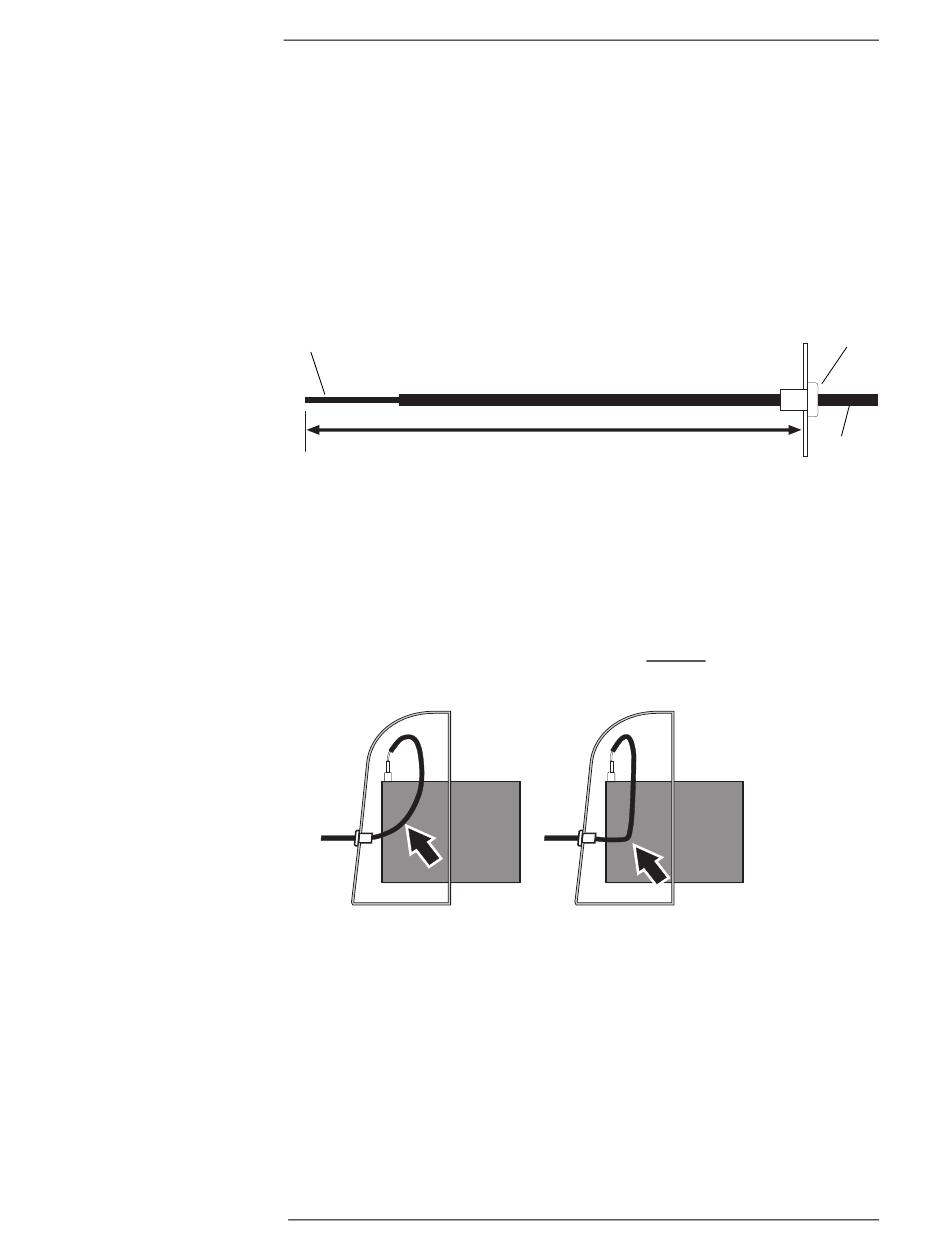

Die Zugentlastung sollte 43 cm vom Ende der Glasfaserkabel-Steckverbinder
angebracht werden. Dadurch wird eine ausreichende Kabellänge für die
unbehinderte Bewegung des Kabels gewährleistet und starke Biegungen,
die das Glasfaserkabel beschädigen können, werden vermieden.
Glasfaserkabel
Rx/Tx
Das Glasfaserkabel sollte, nachdem es durch die hintere Abdeckung der
MRT-Raum-Einheit geführt wurde, folgendermaßen verlegt werden:
1. Das Kabel rechts am Elektroschaltschrank vorbeiführen.
2. Dann das Kabel 10 bis 15 cm nach oben verlegen.
3. Anschließend das Glasfaserkabel in einen leichten Bogen legen und am
Elektroschaltschrank anschließen (links ist eine leichte Biegung gezeigt
und rechts ist eine zu starke Biegung dargestellt)
Leichte Biegung
Führen Sie das Glasfaserkabel von der MRT-Raum-Einheit durch die
Anschlussöffnung in der Wand zwischen MRT- und Steuerraum (Diese
Öffnung kann sich in der Trennwand zwischen den beiden Räumen befinden).
HINWEIS: Es sind alle krankenhausinternen sowie gesetzlichen
Sicherheitsrichtlinien für das Verlegen von Kabeln auf
dem Boden zu befolgen.
17 Zoll
(43 cm)
Zu starke Biegung
E - 70
Zugentlastung
Kabelmantel
