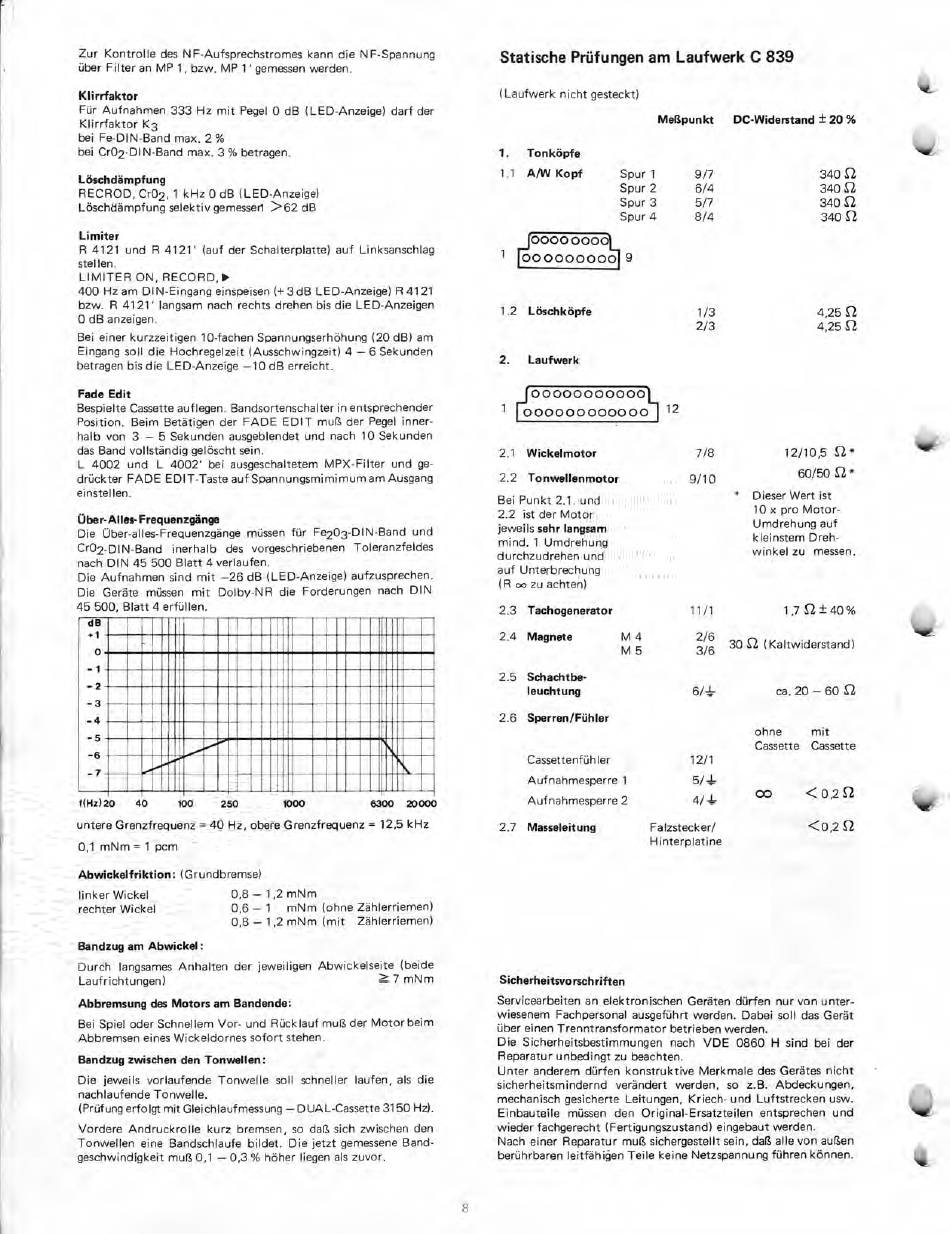

Dual C 839 RC Serviceanleitung Seite 8

Zur Kontrolle des NF-Aufsprechstromes kann die NF-Spannung
über Filter an MP 1, bzw. MP 1 gemessen werden.
Statische Prüfungen am Laufwerk C 839
Klirrfaktor
Für Aufnahmen 333 Hz mit Pegel 0 dB (LED-Anzeige) darf der
Klirrfaktor K3
bei Fe-DIN-Band max. 2%
bei Cr02-DIN-Band max. 3% betragen.
Löschdämpfung
RECROD, Cr02, 1 kHz 0 dB (LED-Anzeige)
Löschdämpfung selektiv gemessen >62 dB
Limiter
R 4121 und R 4121' (auf der Schalterplatte) auf Linksanschlag
stellen.
LIMITER ON, RECORD,›
400 Hz am DIN-Eingang einspeisen (+ 3 dB LED-Anzeige) R4121
bzw. R 4121' langsam nach rechts drehen bis die LED-Anzeigen
0 dB anzeigen.
Bei einer kurzzeitigen 10-fachen Spannungserhöhung (20 dB) am
Eingang soll die Hochregelzeit (Ausschwingzeit) 4 — 6 Sekunden
betragen bis die LED-Anzeige —10 dB erreicht.
Fade Edit
Bespielte Cassette auflegen. Bandsortenschalter in entsprechender
Position. Beim Betätigen der FADE EDIT muß der Pegel inner-
halb von 3 — 5 Sekunden ausgeblendet und nach 10 Sekunden
das Band vollständig gelöscht sein.
L 4002 und L 4002' bei ausgeschaltetem MPX-Filter und ge-
drückter FADE EDI T-Taste auf Spannungsmimimum am Ausgang
einstellen.
Über-Alles- Frequenzgänge
Die Über-alles-Frequenzgänge müssen für Fe203-DIN-Band und
Cr02-DIN-Band inerhalb des vorgeschriebenen Toleranzfeldes
nach DIN 45 500 Blatt 4 verlaufen.
Die Aufnahmen sind mit —26 dB (LED-Anzeige) aufzusprechen.
Die Geräte müssen mit Dolby-NR die Forderungen nach DIN
45 500, Blatt 4 erfüllen.
ums
nonnimion Nm
mmisimmunimminium
111111% 1 1 1. 1 1111111110111:1 1
1111111111111111 1111113111111111111111111M
1111111111111 1111B111111111111ffl
11111111311113 1111•01111111111111»
311111111/3/1111111311111MMIZMI OMI
mocardirein man inm
zwinuou • 1 an Baum
f(Hz)20 40
100 250 1000
6300 20000
untere Grenzfrequenz = 40 Hz, obere Grenzfrequenz = 12,5 kHz
0,1 mNm = 1 pcm
Abwickelfriktion: (Grundbremse)
linker Wickel
0,8 — 1,2 mNm
rechter Wickel
0,6 — 1
mNm (ohne Zählerriemen)
0,8 — 1,2 mNm (mit
Zählerriemen)
Bandzug am Abwickel:
Durch langsames Anhalten der jeweiligen Abwickelseite (beide
Lauf richtungen )
7 mNm
Abbremsung des Motors am Bandende:
Bei Spiel oder Schnellem Vor- und Rücklauf muß der Motor beim
Abbremsen eines Wickeldornes sofort stehen.
Bandzug zwischen den Tonwellen:
Die jeweils vorlaufende Tonwelle soll schneller laufen, als die
nachlaufende Tonwelle.
(Prüfung erfolgt mit Gleichlaufmessung — DUAL-Cassette 3150 Hz).
Vordere Andruckrolle kurz bremsen, so daß sich zwischen den
Tonwellen eine Bandschlaufe bildet. Die jetzt gemessene Band-
geschwindigkeit muß 0,1 — 0,3 % höher liegen als zuvor.
(Laufwerk nicht gesteckt)
1.
Tonköpfe
1.1 A/W Kopf
Spur 1
Spur 2
Spur 3
Spur 4
Meßpunkt
9/7
6/4
5/7
8/4
DC-Widerstand ±20 %
340
340 SZ
340
s- 2
340
s2
0000h
r
10000
00000000C) 9
1 2 Löschköpfe
1/3 4,252
2/3
4,252
2.
Laufwerk
000 0 0 0 00000
1 r i 0 -00000000000h 12
2.1 Wickelmotor
7/8
12/10,5
s2-
2.2 Tonwellenmotor
9/10
60/50 S2 *
Bei Punkt 2.1. und
2.2 ist der Motor
jeweils sehr langsam
mind. 1 Umdrehung
durchzudrehen und
auf Unterbrechung
(Fi 00 zu achten)
" Dieser Wert ist
10 x pro Motor-
Umdrehung auf
kleinstem Dreh-
winkel zu messen.
2.3 Tachogenerator
11/1 1,7 ± 40%
2.4 Magnete
M 4 2/6
M5 3/6
30 St ( Kaltwidersta nd )
2.5 Schachtbe-
leuchtung
6/-1-
ca. 20 — 60
s - 2
2.6 Sperren/Fühler
ohne mit
Cassette Cassette
Cassettenfüh ler 12/1
Aufnahmesperre 1
Aufnahmesperre 2
5/ .'J
4/ --V
co
<02s- 2
2.7 Masseleitung Falzstecker/ <0,2
H interplatine
Sicherheitsvorschriften
Servicearbeiten an elektronischen Geräten dürfen nur von unter-
wiesenem Fachpersonal ausgeführt werden. Dabei soll das Gerät
über einen Trenntransformator betrieben werden.
Die Sicherheitsbestimmungen nach VDE 0860 H sind bei der
Reparatur unbedingt zu beachten.
Unter anderem dürfen konstruktive Merkmale des Gerätes nicht
sicherheitsmindernd verändert werden, so z.B. Abdeckungen,
mechanisch gesicherte Leitungen, Kriech- und Luftstrecken usw.
Einbauteile müssen den Original-Ersatzteilen entsprechen und
wieder fachgerecht (Fertigungszustand) eingebaut werden.
Nach einer Reparatur muß sichergestellt sein, daß alle von außen
berührbaren leitfähigen Teile keine Netzspannung führen können.
