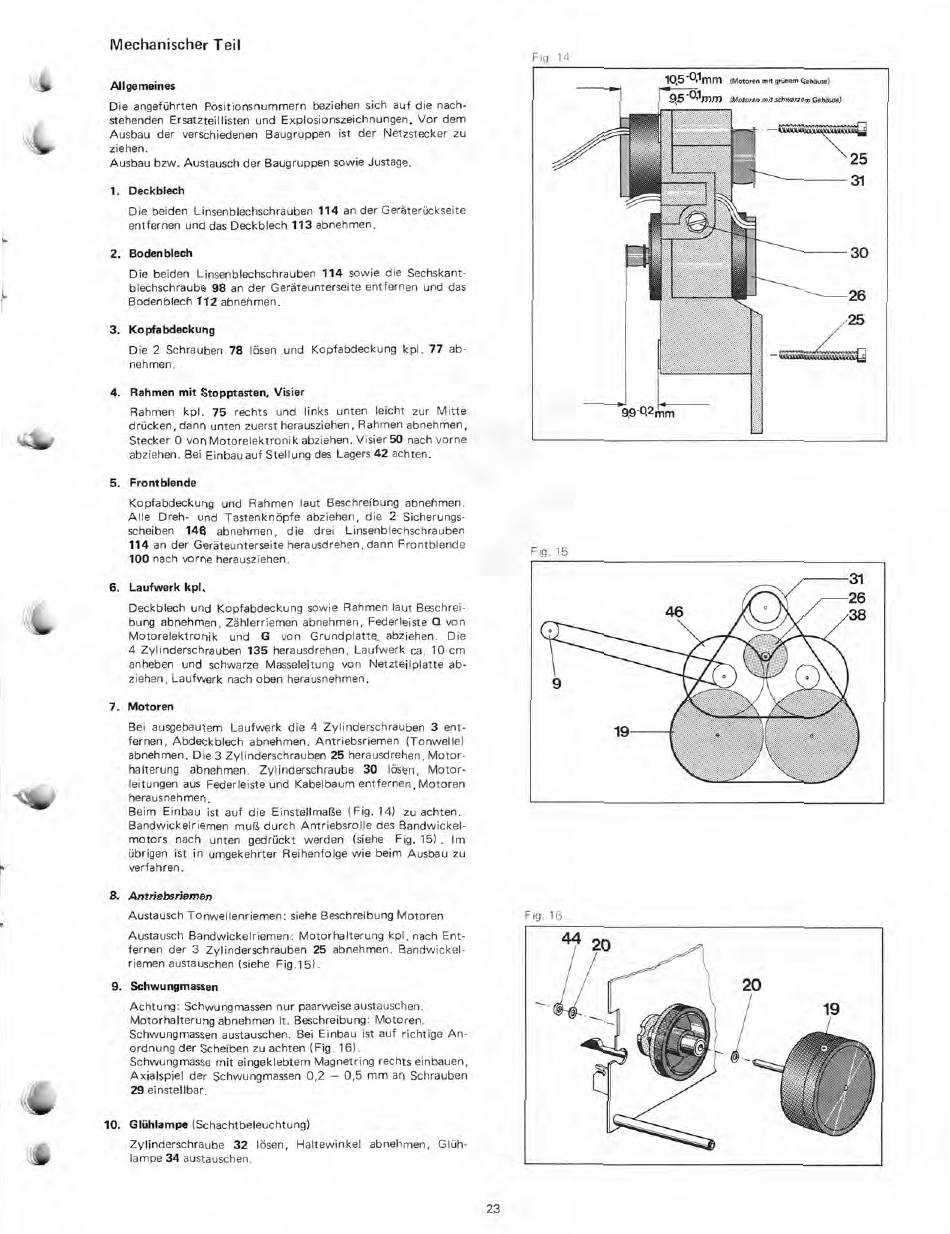

Dual C 839 RC Serviceanleitung Seite 23

Mechanischer Teil
F
1:1
Allgemeines
Die angeführten Positionsnummern beziehen sich auf die nach-
stehenden Ersatzteillisten und Explosionszeichnungen. Vor dem
Ausbau der verschiedenen Baugruppen ist der Netzstecker zu
ziehen.
Ausbau bzw. Austausch der Baugruppen sowie Justage.
1. Deckblech
Die beiden Linsenblechschrauben 114 an der Geräterückseite
entfernen und das Deckblech 113 abnehmen.
2. Boden blech
Die beiden Linsenblechschrauben 114 sowie die Sechskant-
blechschraube 98 an der Geräteunterseite entfernen und das
Bodenblech 112 abnehmen.
3. Kopfabdeckung
Die 2 Schrauben 78 lösen und Kopfabdeckung kpl . 77 ab-
nehmen.
4. Rahmen mit Stopptasten, Visier
Rahmen kpl. 75 rechts und links unten leicht zur Mitte
drücken, dann unten zuerst herausziehen. Rahmen abnehmen,
Stecker 0 von Motorelektronik abziehen. Visier 50 nach vorne
abziehen. Bei Einbau auf Stellung des Lagers 42 achten.
5. Front blende
Kopfabdeckung und Rahmen laut Beschreibung abnehmen.
Alle Dreh- und Tastenknöpfe abziehen, die 2 Sicherungs-
scheiben 146 abnehmen, die drei Linsenblechschrauben
114 an der Geräteunterseite herausdrehen, dann Frontblende
100 nach vorne herausziehen.
6. Laufwerk kpl.
Deckblech und Kopfabdeckung sowie Rahmen laut Beschrei-
bung abnehmen, Zählerriemen abnehmen, Federleiste 0 von
Motorelektronik und G von Grundplatte_ abziehen. Die
4 Zylinderschrauben 135 herausdrehen, Laufwerk ca. 10 cm
anheben und schwarze Masseleitung von Netzteilplatte ab-
ziehen, Laufwerk nach oben herausnehmen.
7. Motoren
Bei ausgebautem Laufwerk die 4 Zylinderschrauben 3 ent-
fernen, Abdeckblech abnehmen. Antriebsriemen (Tonwelle)
abnehmen. Die 3 Zylinderschrauben 25 herausdrehen, Motor-
halterung abnehmen. Zylinderschraube 30 lösen, Motor-
leitungen aus Federleiste und Kabelbaum entfernen, Motoren
herausnehmen.
Beim Einbau ist auf die Einstellmaße (Fig. 141 zu achten.
Bandwickelriemen muß durch Antriebsrolle des Bandwickel-
motors nach unten gedrückt werden (siehe Fig. 15) . Im
übrigen ist in umgekehrter Reihenfolge wie beim Ausbau zu
verfahren.
8. Antriebsriemen
Austausch Tonwellenriemen: siehe Beschreibung Motoren
Austausch Bandwickelriemen: Motorhalterung kpl . nach Ent-
fernen der 3 Zylinderschrauben 25 abnehmen. Bandwickel-
riemen austauschen (siehe Fig.15).
9. Schwungmassen
Achtung: Schwungmassen nur paarweise austauschen.
Motorhalterung abnehmen lt. Beschreibung: Motoren.
Schwung massen austauschen. Bei Einbau ist auf richtige An-
ordnung der Scheiben zu achten (Fig. 161.
Schwung masse mit eingeklebtem Magnetring rechts einbauen,
Axialspiel der Schwungmassen 0,2 — 0,5 mm an Schrauben
29 einstellbar.
10. Glühlampe (Schachtbeleuchtung)
Zylinderschraube 32 lösen, Haltewinkel abnehmen, Glüh-
lampe 34 austauschen.
Fig. 15
Fig. 16
10,5-COmm
(Motoren mit grünem Gehäuse)
9,5-COmm
(Motoren mit schwargern Gehäuse)
