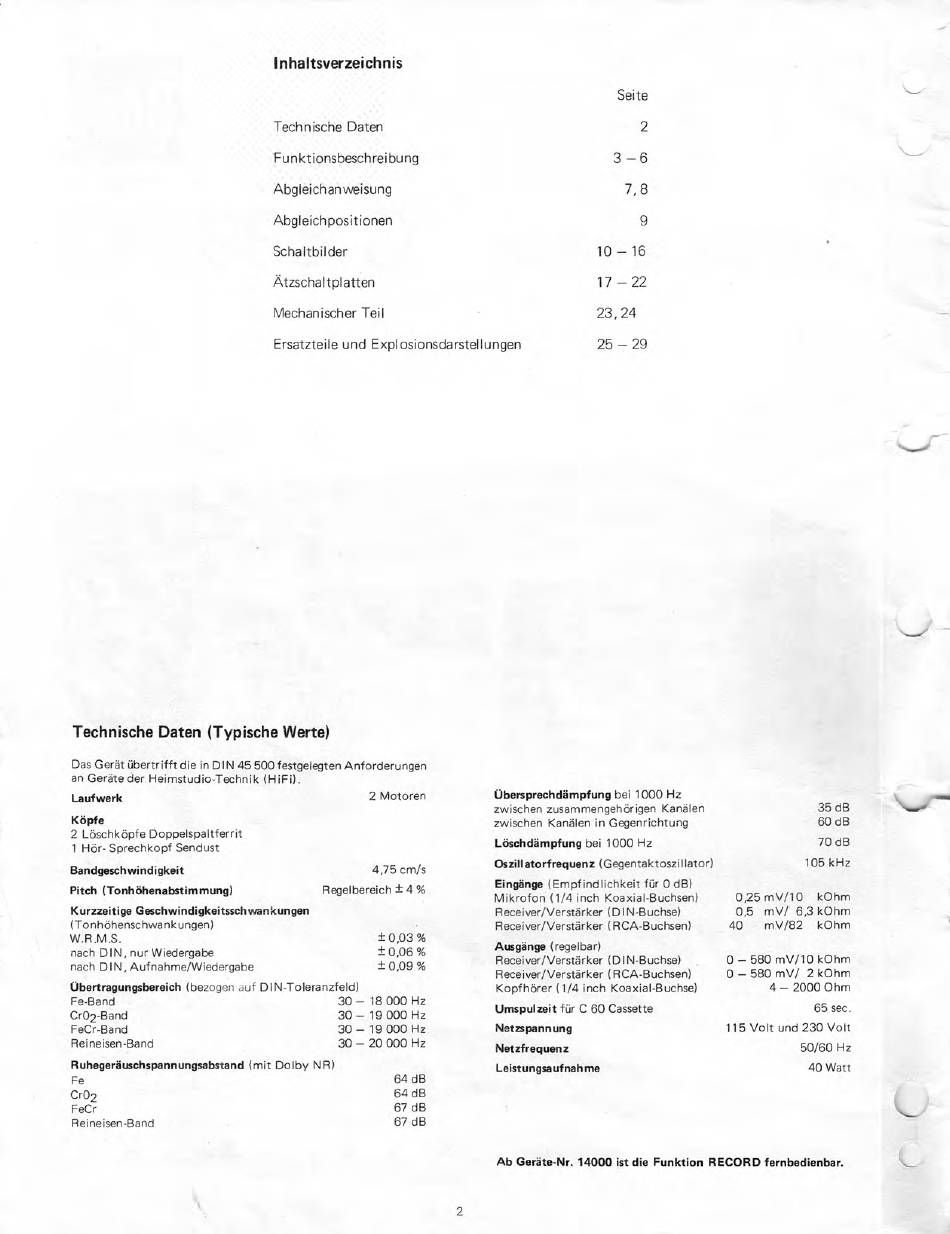

Dual C 839 RC Serviceanleitung Seite 2

Inhaltsverzeichnis
Technische Daten
Funktionsbeschreibung
Abgleichanweisung
Abg(eichpositionen
Schaltbilder
Ätzschaltplatten
Mechanischer Teil
Ersatzteile und Explosionsdarstellungen
Technische Daten (Typische Werte)
Das Gerät übertrifft die in DIN 45 500 festgelegten Anforderungen
an Geräte der Heimstudio-Technik (HiFi).
Laufwerk
Köpfe
2 Löschköpfe Doppelspaltferrit
1 Hör- Sprechkopf Sendust
2 Motoren
Bandgeschwindigkeit
4,75 cm/s
Pitch (Tonhöhenabstimmung)
Regelbereich ± 4 %
Kurzzeitige Geschwindigkeitsschwankungen
(Tonhöhenschwankungen)
W.R .M .S
nach DIN, nur Wiedergabe
nach DIN, Aufnahme/Wiedergabe
Übertragungsbereich (bezogen auf DIN-Toleranzfeld)
Fe-Band
30 — 18 000 Hz
Cr02-Band
30 — 19 000 Hz
FeCr-Band
30 — 19 000 Hz
Reineisen -Band 30 — 20 000 Hz
Ruhegeräuschspannungsabstand (mit Dolby NA)
Fe
Cr02
FeCr
Reine isen-Band
± 0,03%
± 0,06%
± 0,09%
64 dB
64 dB
67 dB
67 dB
Seite
2
3 — 6
7, 8
9
10 — 16
17 — 22
23, 24
25 — 29
übersprechdämpfung bei 1000 Hz
zwischen zusammengehörigen Kanälen
zwischen Kanälen in Gegenrichtung
Löschdämpfung bei 1000 Hz
Oszillatorfrequenz (Gegentaktoszillator)
Eingänge (Empfindlichkeit für 0 dB)
Mikrofon 11/4 inch Koaxial-Buchsen)
Receiver/Verstärker (DIN-Buchse)
Receiver/Verstärker (RCA-Buchsen)
Ausgänge (regelbar)
Receiver/Verstärker (DIN-Buchse)
Receiver/Verstärker (RCA-Buchsen)
Kopfhörer 11/4 inch Koaxial -Buchse)
Umspul zeit für C 60 Cassette
Netzspannung
Netzfrequenz
Leistungsaufnahme
35 dB
60 dB
70 dB
105 kHz
0,25 mV/10 kOhm
0,5 mV/ 6,3 kOhm
40 mV/82
kOhm
0— 580 mV/10 kOhm
0 — 580 mV/ 2 kOhm
4 — 2000 Ohm
65 sec.
115 Volt und 230 Volt
50/60 Hz
40 Watt
2
Ab Geräte-Nr. 14000 ist die Funktion RECORD fernbedienbar.
