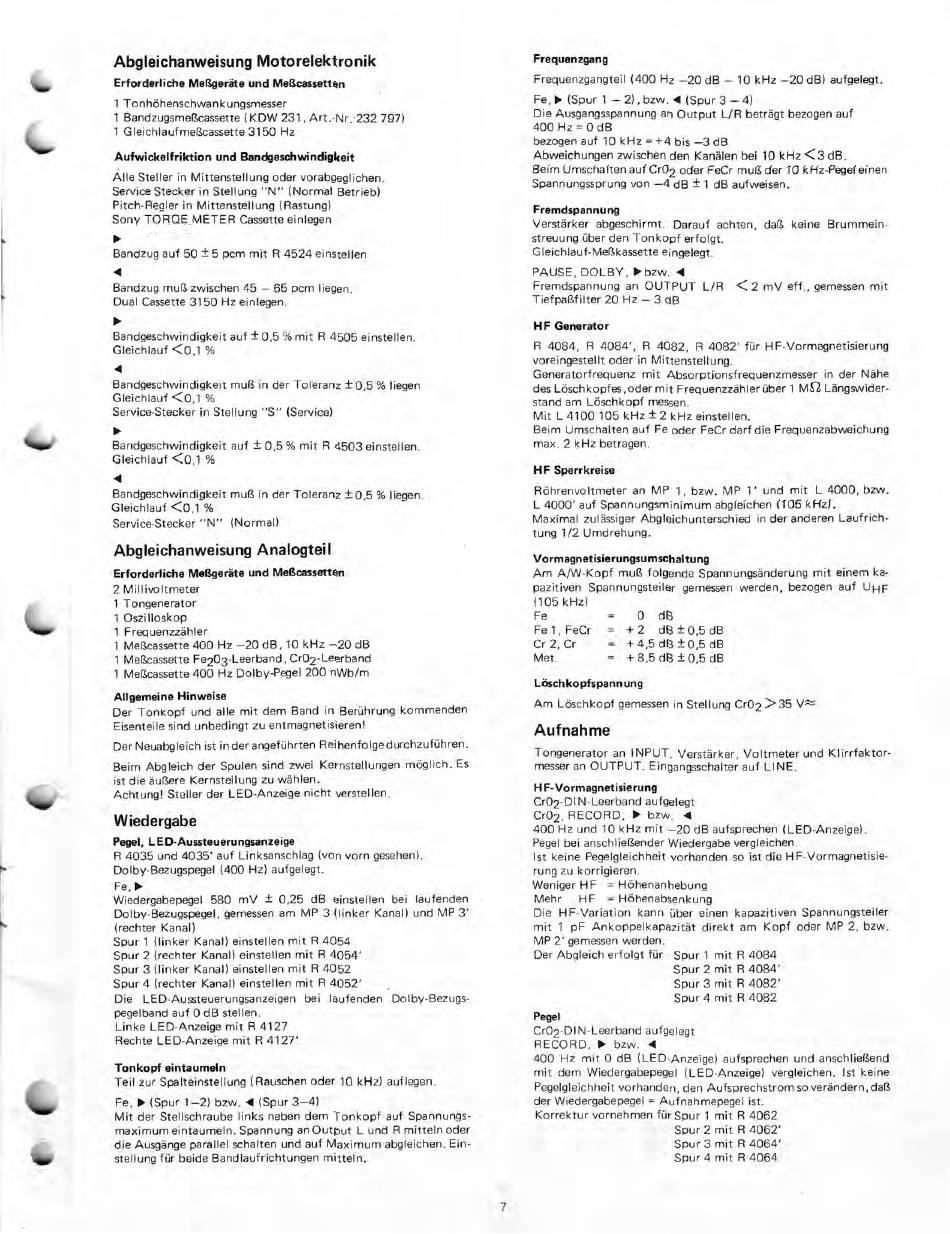

Dual C 839 RC Serviceanleitung Seite 7

thw
tpe
Abgleichanweisung Motorelektronik
Erforderliche Meßgeräte und Meßcassetten
1 Tonhöhenschwankungsmesser
1 Bandzugsmeßcassette (KDW 231, Art.-Nr.-232 797)
1 Gleichlauf meßcassette 3150 Hz
Aufwickelfriktion und Bandgeschwindigkeit
Alle Steller in Mittenstellung oder vorabgeglichen.
Service Stecker in Stellung "N" (Normal Betrieb)
Pitch-Regler in Mittenstellung (Rastung)
Sony TORQE METER Cassette einlegen
Bandzug auf 50 ± 5 pcm mit R 4524 einstellen
Bandzug muß zwischen 45 — 65 pcm liegen.
Dual Cassette 3150 Hz einlegen.
Bandgeschwindigkeit auf ± 0,5 % mit R 4505 einstellen.
Gleichlauf <0,1 %
Bandgeschwindigkeit muß in der Toleranz ± 0,5% liegen
Gleichlauf <0,1 %
Service-Stecker in Stellung "S" (Service)
Bandgeschwindigkeit auf ± 0,5 % mit R 4503 einstellen.
Gleichlauf <0,1 %
Bandgeschwindigkeit muß in der Toleranz ± 0,5 % liegen.
Gleichlauf <0,1 %
Service-Stecker "N" (Normal)
Abgleichanweisung Analogteil
Erforderliche Meßgeräte und Meßcassetten
2 Millivoltmeter
1 Tongenerator
1 Oszilloskop
1 Frequenzzähler
1 Meßcassette 400 Hz —20 dB, 10 kHz —20 dB
1 Meßcassette Fe203-Leerband, Cr02-Leerband
1 Meßcassette 400 Hz Dolby-Pegel 200 nWb/m
Allgemeine Hinweise
Der Tonkopf und alle mit dem Band in Berührung kommenden
Eisenteile sind unbedingt zu entmagnetisieren!
Der Neuabgleich ist in der angeführten Reihenfolgedurchzuführen.
Beim Abgleich der Spulen sind zwei Kernstellungen möglich. Es
ist die äußere Kernstellung zu wählen.
Achtung! Steller der LED-Anzeige nicht verstellen.
Wiedergabe
Pegel, LED-Aussteuerungsanzeige
R 4035 und 4035' auf Linksanschlag (von vorn gesehen).
Dolby-Bezugspegel (400 Hz) aufgelegt.
Fe,>.
Wiedergabepegel 580 mV ± 0,25 dB einstellen bei laufenden
Dolby-Bezugspegel, gemessen am MP 3 (linker Kanal) und MP 3'
(rechter Kanal)
Spur 1 (linker Kanal) einstellen mit R 4054
Spur 2 (rechter Kanal) einstellen mit R 4054'
Spur 3 (linker Kanal) einstellen mit R 4052
Spur 4 (rechter Kanal) einstellen mit R 4052'
Die LED-Aussteuerungsanzeigen bei laufenden Dolby-Bezugs-
pegelband auf 0 dB stellen.
Linke LED-Anzeige mit R 4127
Rechte LED-Anzeige mit R 4127'
Tonkopf eintaumeln
Teil zur Spalteinstellung (Rauschen oder 10 kHz) auflegen.
Fe, I> (Spur 1-2) bzw. 4 (Spur 3-4)
Mit der Stellschraube links neben dem Tonkopf auf Spannungs-
maximum eintaumeln. Spannung an Output L und R mitteln oder
die Ausgänge parallel schalten und auf Maximum abgleichen. Ein-
stellung für beide Band laufrichtungen mitteln.
Frequenzgang
Frequenzgangteil (400 Hz —20 dB — 10 kHz —20 dB) aufgelegt.
Fe, (Spur 1 — 2), bzw. 4 (Spur 3 — 4)
Die Ausgangsspannung an Output L/R beträgt bezogen auf
400 Hz = 0 dB
bezogen auf 10 kHz = +4 bis —3 dB
Abweichungen zwischen den Kanälen bei 10 kHz <3 dB.
Beim Umschalten auf Cr02 oder FeCr muß der 10 kHz-Pegel einen
Spannungssprung von —4 dB ± 1 dB aufweisen.
Fremdspannung
Verstärker abgeschirmt. Darauf achten, daß keine Brummein-
streuung über den Tonkopf erfolgt.
Gleichlauf-Meßkassette eingelegt.
PAUSE, DOLBY,
bzw. 4
Fremdspannung an OUTPUT L/R <2 mV eff., gemessen mit
Tief paßfilter 20 Hz — 3 dB
HF Generator
R 4084, R 4084', R 4082, R 4082' für HF-Vormagnetisierung
voreingestellt oder in Mittenstellung.
Generatorfrequenz mit Absorptionsfrequenzmesser in der Nähe
des Löschkopfes,oder mit Frequenzzähler über 1 Ms2 Längswider-
stand am Löschkopf messen
Mit L 4100 105 kHz ± 2 kHz einstellen.
Beim Umschalten auf Fe oder FeCr darf die Frequenzabweichung
max. 2 kHz betragen.
HF Sperrkreise
Röhrenvoltmeter an MP 1, bzw. MP 1' und mit L 4000, bzw.
L 4000' auf Spannungsminimum abgleichen (105 kHz).
Maximal zulässiger Abgleichunterschied in der anderen Laufrich-
tung 1/2 Umdrehung.
Vormagnetisierungsumschaltung
Am A/W-Kopf muß folgende Spannungsänderung mit einem ka-
pazitiven Spannungsteiler gemessen werden, bezogen auf UHF
(105 kHz)
Fe = 0 dB
Fe 1 , FeCr = +2 dB ± 0,5 dB
Cr 2, Cr = + 4,5 dB ± 0,5 dB
Met. = + 8,5 dB ± 0,5 dB
Löschkopfspannung
Am Löschkopf gemessen in Stellung Cr02 >35 V." -z- -
Aufnahme
Tongenerator an INPUT. Verstärker, Voltmeter und Klirrfaktor-
messer an OUTPUT. Eingangsschalter auf LINE.
HF-Vormagnetisierung
Cr02-DIN-Leerband aufgelegt
Cr02, RECORD, bzw. 4
400 Hz und 10 kHz mit —20 dB aufsprechen (LED-Anzeige).
Pegel bei anschließender Wiedergabe vergleichen.
Ist keine Pegelgleichheit vorhanden so ist die H F-Vormagnetisie-
rung zu korrigieren.
Weniger HF = Höhenanhebung
Mehr HF = Höhenabsenkung
Die HF-Variation kann über einen kapazitiven Spannungsteiler
mit 1 pF Ankoppelkapazität direkt am Kopf oder MP 2, bzw.
MP 2' gemessen werden.
Der Abgleich erfolgt für Spur 1 mit R 4084
Spur 2 mit R 4084'
Spur 3 mit R 4082'
Spur 4 mit R 4082
Pegel
Cr02-DIN-Leerband aufgelegt
RECORD, bzw. 4
400 Hz mit 0 dB (LED-Anzeige) aufsprechen und anschließend
mit dem Wiedergabepegel (LED-Anzeige) vergleichen. Ist keine
Pegelgleichheit vorhanden, den Aufsprechstrom so verändern, daß
der Wiedergabepegel = Aufnahmepegel ist.
Korrektur vornehmen für Spur 1 mit R 4062
Spur 2 mit R 4062'
Spur 3 mit R 4064'
Spur 4 mit R 4064
7
