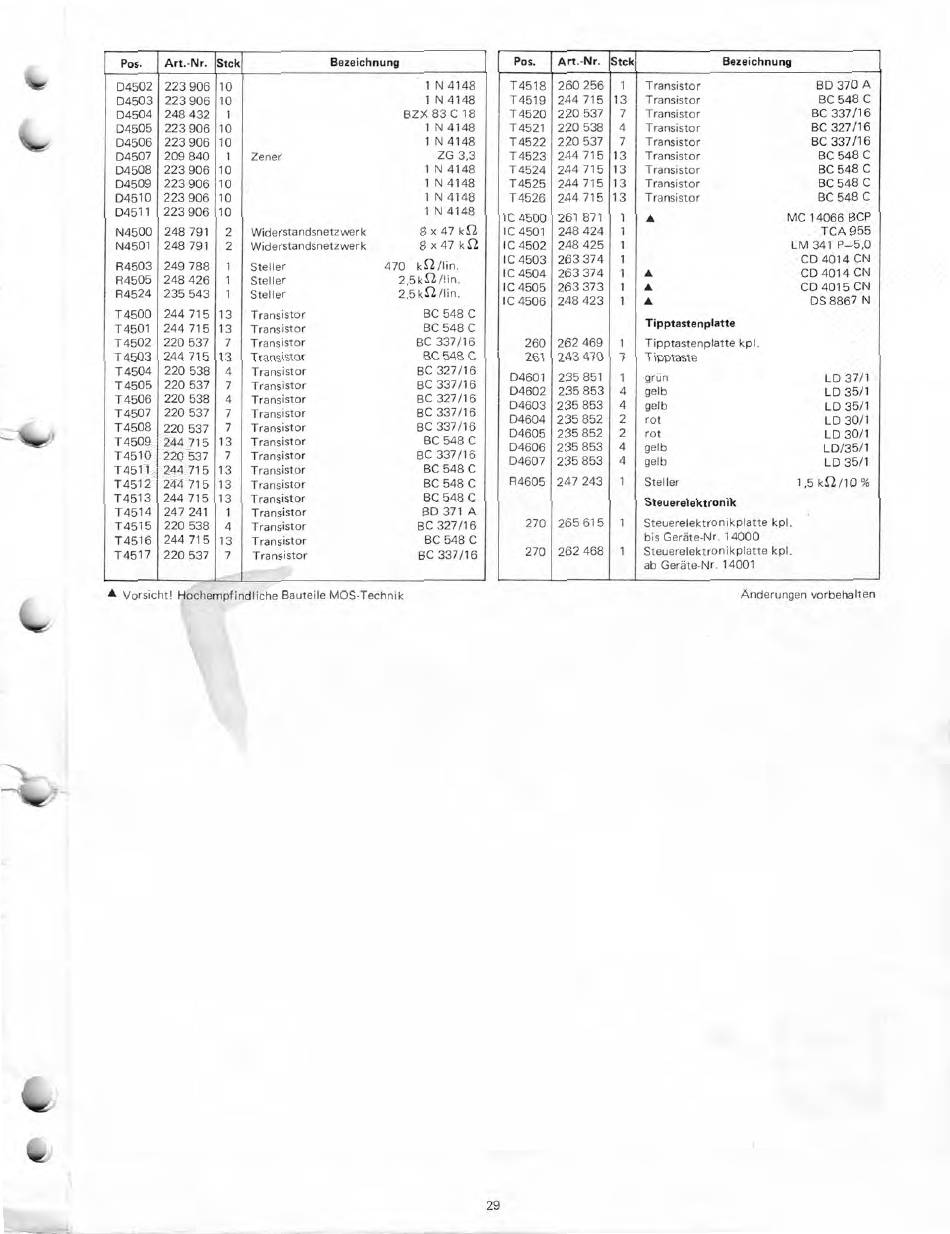

Dual C 839 RC Serviceanleitung Seite 29

Pos. Art.-Nr. Stck
Bezeichnung
04502 223 906 10
1 N4148
04503 223 906 10
1 N4148
04504 248 432 1 BZX 83 C 18
D4505 223 906 10
1 N4148
D4506 223 906 10
1 N4148
04507 209 840 1 Zener
ZG 3,3
D4508 223 906 10
1 N 4148
D4509 223 906 10
1 N4148
04510 223 906 10 1 N4148
D4511 223 906 10
1 N4148
N4500 248 791 2 Widerstandsnetzwerk
8 x 47 k2
N4501 248 791 2 Widerstandsnetzwerk
8 x 47 kn
R4503 249 788 1 Steller
470 k1 .2 /lin.
R4505 248 426 1 Steller
2,51:2 /lin.
R4524 235 543
1 Steller
2,5k /lin.
T4500 244 715 13 Transistor
BC 548 C
T4501 244 715 13 Transistor BC 548 C
T4502 220 537 7 Transistor BC 337/16
T4503 244 715 13 Transistor
BC 548 C
T4504 220 538 4 Transistor
BC 327/16
T4505 220 537 7 Transistor
BC 337/16
14506 220 538 4 Transistor
BC 327/16
T4507
220 537 7
Transistor
BC 337/16
14508
220 537
7 Transistor
BC 337/16
T4509 244 715 13 Transistor
BC 548 C
T4510 220 537 7
Transistor
BC 337/16
T4511 244 715 13 Transistor
BC 548 C
T4512 244 715 13 Transistor
BC 548 C
T4513 244 715 13 Transistor
BC 548 C
T4514 247 241
1 Transistor
BD 371 A
T4515 220 538 4 Transistor
BC 327/16
T4516 244 715 13
Transistor
BC 548 C
14517 220 537
7 Transistor
BC 337/16
• Vorsicht! Hochempfindliche Bauteile MOS-Technik
$4.
Pos. Art.-Nr. Stck Bezeichnung
14518 260 256 1 Transistor
BD 370 A
T4519 244 715 13 Transistor BC 548 C
14520 220 537 7 Transistor BC 337/16
14521 220 538 4 Transistor BC 327/16
14522 220 537
7 Transistor BC 337/16
14523 244 715 13 Transistor BC 548 C
14524 244 715 13 Transistor BC 548 C
T4525 244 715 13 Transistor BC 548 C
T4526 244 715 13 Transistor BC 548 C
IC 4500 261 871 1 A
MC 14066 BCP
IC 4501 248 424 1
TCA 955
IC 4502 248 425 1
LM 341 P-5,0
IC 4503 263 374 1
CD 4014 CN
1C4504 263 374 1 A
CD 4014 CN
IC 4505 263 373
1 A CD 4015 CN
1C4506 248 423 1 A 0S8867 N
Tipptastenplatte
260 262 469 1 Tipptastenplatte kpl.
261 243 470 7 Tipptaste
D4601 235 851 1 grün LD 37/1
D4602 235 853 4 gelb
LD 35/1
D4603 235 853 4 gelb
LD 35/1
04604 235 852 2 rot LD 30/1
D4605 235 852 2 rot LD 30/1
D4606 235 853 4 gelb
LD/35/1
D4607 235 853 4 gelb
LD 35/1
R4605 247 243 1 Steller
1 ,5 k 2 /10 %
Steuerelektronik
270 265 615 1 Steuerelektronikplatte kpl.
bis Geräte-Nr. 14000
270 262 468 1
Steuerelektronikplatte kpl.
ab Geräte-Nr. 14001
Änderungen vorbehalten
29
