Dual C 839 RC Serviceanleitung Seite 25

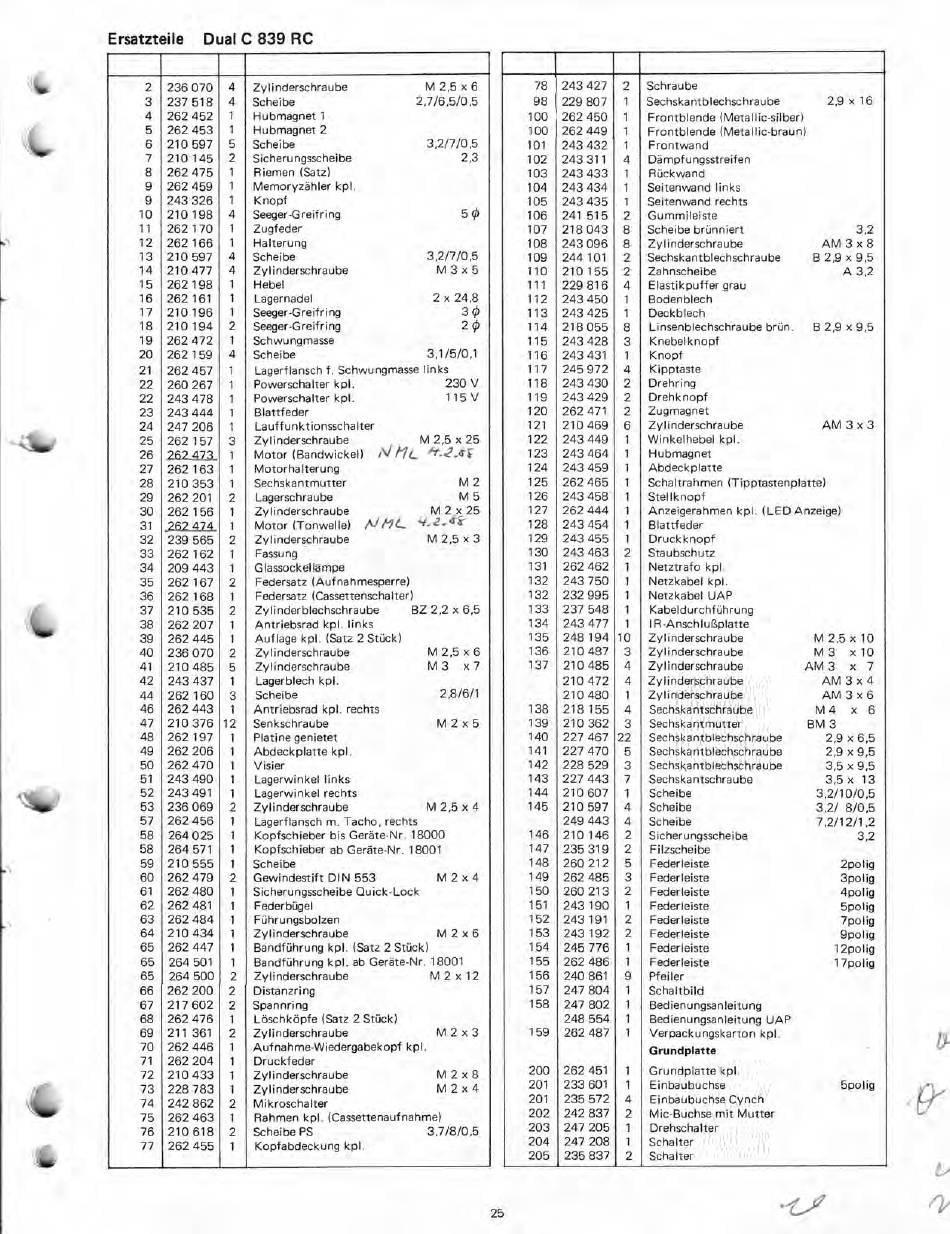

Ersatzteile Dual C 839 RC
2 236 070 4
Zylinderschraube M 2,5 x 6
3 237 518 4 Scheibe 2,7/6,5/0,5
4
262 452 1 Hubmagnet 1
5 262 453 1
Hubmagnet 2
6 210 597 5 Scheibe 32/7/0,5
7 210 145 2 Sicherungsscheibe
2,3
8 262 475 1
Riemen (Satz)
9 262 459 1
Memoryzähler kpl.
9 243 326 1 Knopf
10 210 198 4 Seeger-Greifring
5 0
11 262 170 1 Zugfeder
12 262 166
1
Halterung
13 210 597 4 Scheibe
3,2/7/0,5
14 210 477 4 Zylinderschraube
M 3 x 5
15 262 198 1 Hebel
16 262 161 1 Lagernadel
2 x 24,8
17 210 196 1 Seeger-Greifring
3 0
18
210 194 2 Seeger-Greifring
2 0
19 262 472 1
Schwungmasse
20 262 159 4 Scheibe
3,1/5/0,1
21 262 457 1
Lagerflansch f. Schwungmasse links
22 260 267 1
Powerschalter kpl.
230 V
22 243 478
1 . Powerschalter kpl.
115V
23 243 444 1
Blattfeder
24 247 206 1
Lauffunktionsschalter
25 262 157 3
Zylinderschraube
M 2,5 x25
26 262 473 1
Motor (Bandwickel)
iv ni..
27
262 163
1
Motorhalterung
28 210 353
1
Sechskantmutter
M 2
29
262 201 2 Lagerschraube M 5
30 262 156 1
Zylinderschraube
M 2x 25
31 262 474
1 Motor (Tonwelle)
/Vni... i'i--2- 44 ".
32 239 565 2
Zylinderschraube
M 2,5 x 3
33 262 162 1 Fassung
34 209 443 1
Glassockellampe
35
262 167 2
Federsatz (Aufnahmesperre)
36
262 168 1
Federsatz (Cassettenschalter)
37
210 535 2 Zylinderblechschraube BZ 2,2 x 6,5
38 262 207
1 Antriebsrad kpl. links
39 262 445 1
Auflage kpl. (Satz 2 Stück)
40 236 070 2
Zylinderschraube M 2,5 x 6
41
210 485 5
Zylinderschraube M 3 x 7
42
243 437 1
Lagerblech kpl.
44
262 160 3 Scheibe
2,8/6/1
46 262 443 1 Antriebsrad kpl. rechts
47 210 376 12 Senkschraube . M 2 x 5
48 262 197 1 Platine genietet
49 262 206 1 Abdeckplatte kpl.
50 262 470 1 Visier
51 243 490 1 Lagerwinkel links
52 243 491 1 Lagerwinkel rechts
53 236 069 2 Zylinderschraube M 2,5 x 4
57
262 456 1 Lagerflansch m. Tacho, rechts
58 264 025
1
Kopfschieber bis Geräte-Nr. 18000
58 264 571 1 Kopfschieber ab Geräte-Nr. 18001
59 210 555 1 Scheibe
60 262 479 2 Gewindestift DIN 553 M 2 x 4
61 262 480 1 Sicherungsscheibe Quick-Lock
62 262 481 1 Federbügel
63 262 484 1 Führungsbolzen
64 210 434 1 Zylinderschraube M 2 x 6
65 262 447 1 Bandführung kpl. (Satz 2 Stück)
65 264 501 1
Bandführung kpl. ab Geräte-Nr. 18001
65 264 500 2 Zylinderschraube
M 2 x 12
66 262 200 2 Distanzring
67
217 602 2 Spannring
68 262 476 1
Löschköpfe (Satz 2 Stück)
69 211 361 2 Zylinderschraube M 2 x 3
70 262 446 1 Aufnahme -Wiedergabekopf kpl.
71 262 204 1 Druckfeder
72 210 433 1 Zylinderschraube M 2 x 8
73 228 783 1 Zylinderschraube
M 2 x 4
74 242 862 2 Mikroschalter
75 262 463 1 Rahmen kpl. (Cassettenaufnahme)
76 210 618 2 Scheibe PS 3,7/8/0,5
77 262 455 1 Kopfabdeckung kpl.
78 243 427 2 Schraube
98 229 807 1 Sechskantblechschraube
2,9 x 16
100 262 450 1
Frontblende (Metallic-silber)
100 262 449 1
Frontblende (Metallic-braun)
101 243 432 1 Frontwand
102 243 311 4 Dämpfungsstreifen
103 243 433 1 Rückwand
104 243 434 1 Seitenwand links
105 243 435 1 Seitenwand rechts
106 241 515 2 Gummileiste
107 218 043 8 Scheibe brünniert 3,2
108 243 096 8 Zylinderschraube AM 3 x 8
109 244 101 2 Sechskantblechschraube B 2,9 x 9,5
110 210 155 2 Zahnscheibe A3,2
111 229 816 4 Elastikpuffer grau
112 243 450 1 Bodenblech
113 243 425 1 Deckblech
114 218 055 8 Linsenblechschraube brün. B 2,9 x 9,5
115
243 428 3 Knebelknopf
116 243 431 1 Knopf
117 245 972 4 Kipptaste
118 243 430 2 Drehring
119 243 429 2 Drehknopf
120 262 471 2 Zugmagnet
121 210 469 6 Zylinderschraube AM 3 x 3
122 243 449 1 Winkelhebel kpl.
123 243 464 1 Hubmagnet
124 243 459 1 Abdeckplatte
125 262 465 1 Schaltrahmen (Tipptastenplatte)
126 243 458 1 Stellknopf
127 262 444
1 Anzeigerahmen kpl. (LED Anzeige)
128 243 454
1 Blattfeder
129 243 455 1
Druckknopf
130 243 463 • 2
Staubschutz
131 262 462
1 Netztrafo kpl.
132 243 750 1 Netzkabel kpl.
132 232 995 1 Netzkabel UAP
133 237 548 1
Kabeldurchführung
134 243 477 1
I R-Anschlußplatte
135 248 194 10
Zylinderschraube M 2,5 x 10
136 210 487 3
Zylinderschraube M3 x 10
137 210 485 4
Zylinderschraube AM 3 x 7
210 472 4
Zylinderschraube AM 3 x 4
210 480 1
Zylinderschraube
AM 3 x 6
138 218 155 4 Sechskantschraube
M 4 x 6
139 210 362 3 Sechskantmutter
BM 3
140 227 467 22 Sechskantblechschraube
2,9 x 6,5
141
227 470 5 Sechskantblechschraube 2,9 x 9,5
142 228 529
3
Sechskantblechschraube 3,5 x 9,5
143 227 443
7 Sechskantschraube 3,5 x 13
144 210 607
1 Scheibe
3,2/10/0,5
145 210 597
4 Scheibe 3,2/ 8/0,5
249 443 4
Scheibe
72/12/12
146 210 146
2
Sicherungsscheibe 3,2
147
235 319 2 Filzscheibe
148
260 212 5 Federleiste 2po11g
149 262 485 3 Federleiste
3polig
150 260 213 2 Federleiste
4polig
151
243 190 1 Federleiste
5polig
152 243 191 2
Federleiste 7p01i9
153 243 192 2 Federleiste
9p011g
154 245 776 1 Federleiste
12polig
155 262 486 1
Federleiste 17polig
156
240 861 9 Pfeiler
157
247 804 1 Schaltbild
158
247 802 1
Bedienungsanleitung
248 554
1 Bedienungsanleitung UAP
159 262 487 1
Verpackungskarton kpl.
Grundplatte
200 262 451 1 Grundplatte kpl.
201 233 601 1 Einbaubuchse 5polig
201 235 572
4
Einbaubuchse Cynch
202
242 837 2 Mic-Buchse mit Mutter
203 247 205 1 Drehschalter
204 247 208 1 Schalter
205
235 837 2 Schalter
25
